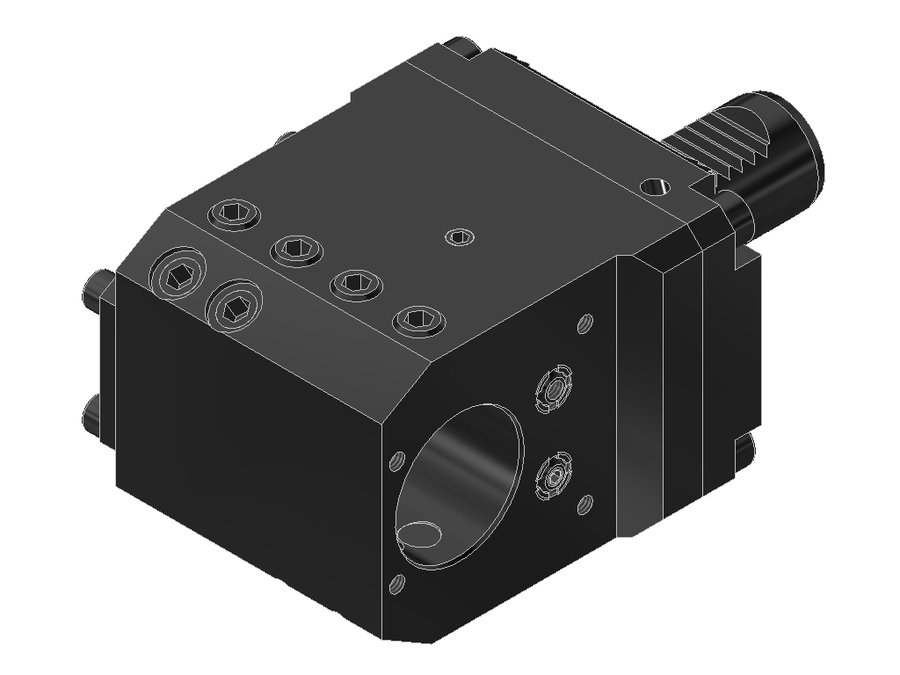

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3040G300RLW, хвостовик Ø30, отверстие Ø40 мм
EWS · Державки комбинированные с внутренним и наружным подводом СОЖ EWS, присоединение к станку VDI · арт. 17.3040G300RLW

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3040G300RLW, хвостовик Ø30, отверстие Ø40 мм

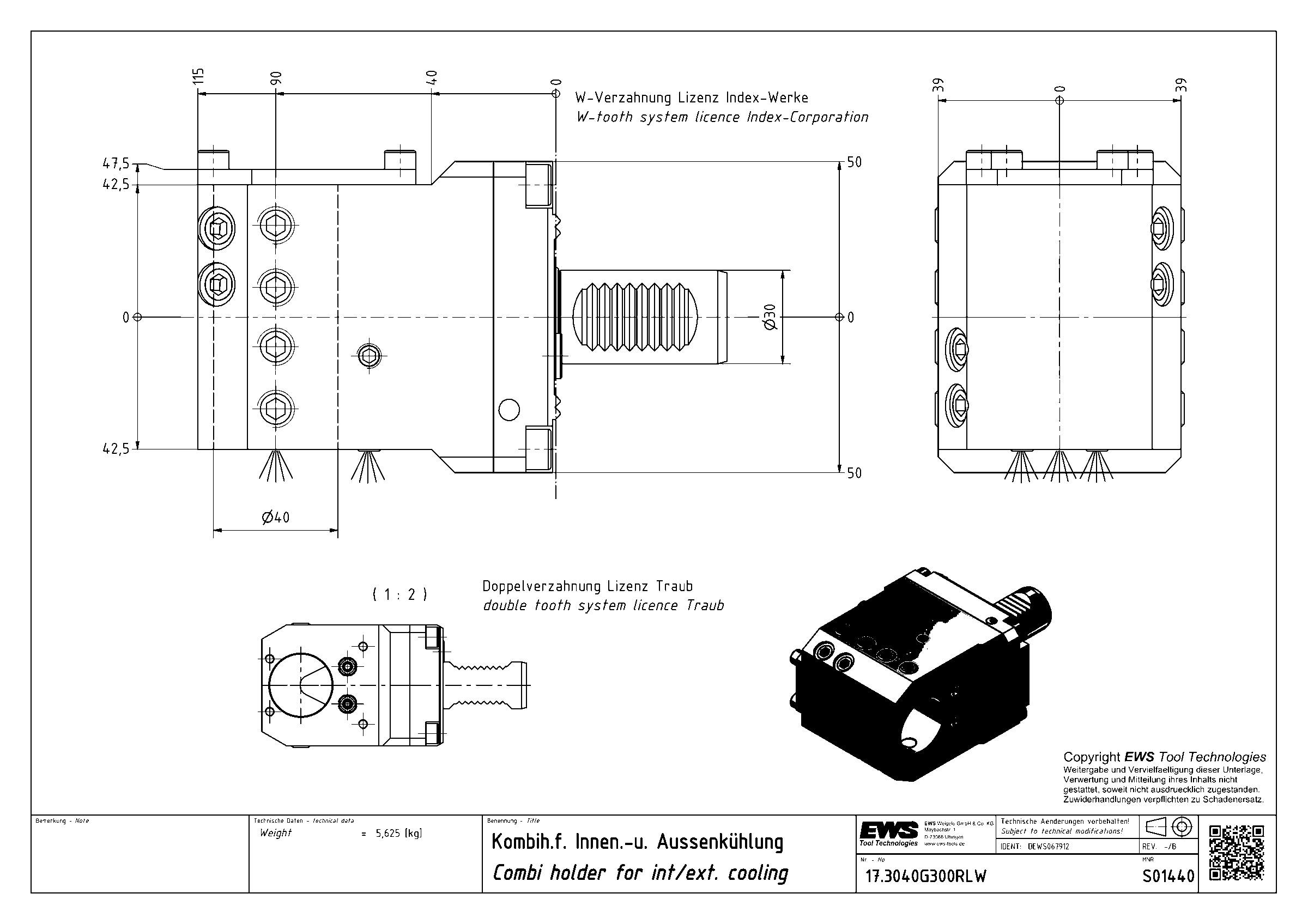

Система фиксации в гнездеW-зубчатое соединение
Угол выхода90°
Код интерфейса станкаZYW03000115
Код интерфейса инструментаZYL04002215
Диаметр хвостовика30 мм
Исполнениеправое
Присоединение к станкуVDI30
Присоединение инструментаборштанга Ø40
Функциональная длина90 мм
Вылет LPR115 мм
Масса5,625 кг
Высота78 мм
Общая длина170 мм
Ширина85 мм
Заказной номер EWSS01440
Радиальная ширина42,5 мм
Функциональная ширина42,5 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 17.3040G300RLW в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка комбинированная для внутреннего и наружного подвода СОЖ

Двойная зубчатость (лицензия Traub)

  • Хвостовик VDI с двойной зубчатостью
  • Державку можно повернуть на 180°
  • Примечание: возможность поворота может быть ограничена системами выверки (например, Trifix)

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки комбинированные с внутренним и наружным подводом СОЖ EWS, присоединение к станку VDI — 193 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
17.3032LE365A3530VDI30борштанга Ø32120145200
17.3032LT1030VDI30борштанга Ø32100125180
17.3032LTOEMX100A3530VDI30борштанга Ø32100125180
17.3032TNX6530VDI30борштанга Ø3290115170
17.3032ZT100030VDI30борштанга Ø3280100155
17.3040CTXTF30VDI30борштанга Ø4085110165
17.3040G300RLW30VDI30борштанга Ø4090115170Текущая
17.3040LCTX30VDI30борштанга Ø40100125180
17.3040LCTXTF30VDI30борштанга Ø40100125180
17.3040LCTXTF-PL30VDI30 Prolineборштанга Ø40100130185
17.3040LDCTX30VDI30борштанга Ø40100130185
17.3040LDCTXTF30VDI30борштанга Ø40100130185

Совместимость

Связанные позиции по данным производителя — 26 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 17.3040G300RLW.

Переходники21

  • 28.4006SВтулка переходная EWS 28.4006S, хвостовик Ø40, отверстие Ø6 мм
  • 28.4006SIKВтулка переходная EWS 28.4006SIK, хвостовик Ø40, отверстие Ø6 мм
  • 28.4008SВтулка переходная EWS 28.4008S, хвостовик Ø40, отверстие Ø8 мм
  • 28.4008SIKВтулка переходная EWS 28.4008SIK, хвостовик Ø40, отверстие Ø8 мм
  • 28.4010SВтулка переходная EWS 28.4010S, хвостовик Ø40, отверстие Ø10 мм
  • 28.4010SIKВтулка переходная EWS 28.4010SIK, хвостовик Ø40, отверстие Ø10 мм
  • 28.4012SВтулка переходная EWS 28.4012S, хвостовик Ø40, отверстие Ø12 мм
  • 28.4012SIKВтулка переходная EWS 28.4012SIK, хвостовик Ø40, отверстие Ø12 мм
  • 28.4016SВтулка переходная EWS 28.4016S, хвостовик Ø40, отверстие Ø16 мм
  • 28.4016S-GEWВтулка переходная EWS 28.4016S-GEW, хвостовик Ø40, отверстие Ø16 мм
  • 28.4016SIKВтулка переходная EWS 28.4016SIK, хвостовик Ø40, отверстие Ø16 мм
  • 28.4018SIKВтулка переходная EWS 28.4018SIK, хвостовик Ø40, отверстие Ø18 мм
  • 28.4020SВтулка переходная EWS 28.4020S, хвостовик Ø40, отверстие Ø20 мм
  • 28.4020S-GEWВтулка переходная EWS 28.4020S-GEW, хвостовик Ø40, отверстие Ø20 мм
  • 28.4020SIKВтулка переходная EWS 28.4020SIK, хвостовик Ø40, отверстие Ø20 мм
  • 28.4025SВтулка переходная EWS 28.4025S, хвостовик Ø40, отверстие Ø25 мм
  • 28.4025S-M6Втулка переходная EWS 28.4025S-M6, хвостовик Ø40, отверстие Ø25 мм
  • 28.4025SIKВтулка переходная EWS 28.4025SIK, хвостовик Ø40, отверстие Ø25 мм
  • 28.4031.75SВтулка переходная EWS 28.4031.75S, хвостовик Ø40, отверстие Ø31,75 мм (1 1/4")
  • 28.4032SВтулка переходная EWS 28.4032S, хвостовик Ø40, отверстие Ø32 мм
  • 28.4032S-M6Втулка переходная EWS 28.4032S-M6, хвостовик Ø40, отверстие Ø32 мм

Инструмент статический2

  • 19.40VXT4-ZYLАдаптер для инструмента EWS 19.40VXT4-ZYL, хвостовик Ø40, система EWS Varia VXT4
  • PH31.4032-ZYLДержавка плавающая EWS PH31.4032-ZYL, хвостовик Ø40, под цанги, код 320 470E

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI30Приспособление монтажное EWS MW-VDI30
  • UMB100Приспособление монтажное EWS UMB100

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
