EWS · Державки комбинированные с внутренним и наружным подводом СОЖ EWS для VDI · арт. 17.4032Di250X144

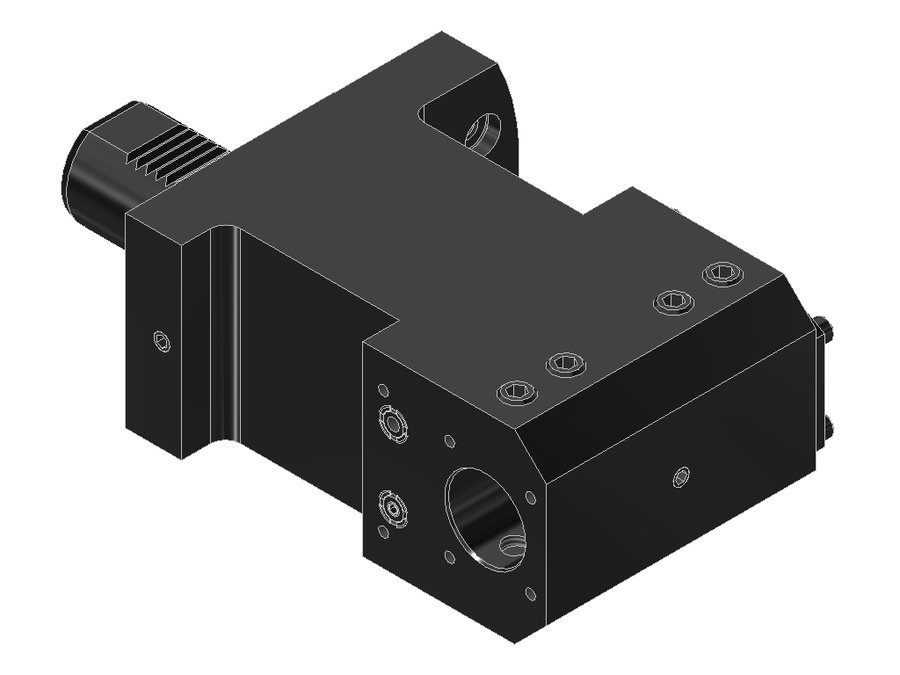

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4032Di250X144, хвостовик Ø40, отверстие Ø32 мм
| Система фиксации в гнезде | штифт |
|---|---|
| Угол выхода | 90° |
| Код интерфейса станка | ZYV04000415 |
| Код интерфейса инструмента | ZYL03202215 |
| Диаметр хвостовика | 40 мм |
| Исполнение | нейтральное |
| Присоединение к станку | VDI40 |
| Присоединение инструмента | Ø 32.0 (boring bar) |
| Функциональная длина | 144 мм |
| Вылет LPR | 169 мм |
| Масса | 9,668 кг |
| Высота | 76 мм |
| Общая длина | 229 мм |
| Ширина | 110 мм |
| Заказной номер EWS | 220671 |
| Радиальная ширина | 50 мм |
| Функциональная ширина | 60 мм |
Другие типоразмеры серии
Державки комбинированные с внутренним и наружным подводом СОЖ EWS для VDI — 193 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 17.3040LDCTXTF | 30 | VDI30 | Ø 40.0 (boring bar) | 100 | 130 | 185 | |
| 17.4031.75MP610 | 40 | VDI40 | Boring bar Ø 1 1/4" | 130 | 156 | 216 | |
| 17.4032CTX | 40 | VDI40 | Ø 32.0 (boring bar) | 100 | 125 | 188 | |
| 17.4032CTXTF | 40 | VDI40 | Ø 32.0 (boring bar) | 100 | 125 | 188 | |
| 17.4032DCTX | 40 | VDI40 | Ø 32.0 (boring bar) | 100 | 125 | 188 | |
| 17.4032DCTXTF | 40 | VDI40 | Ø 32.0 (boring bar) | 100 | 125 | 188 | |
| 17.4032Di250X144 | 40 | VDI40 | Ø 32.0 (boring bar) | 144 | 169 | 229 | Текущая |
| 17.4032DLT15 | 40 | VDI40 | Ø 32.0 (boring bar) | 105 | 135 | 198 | |
| 17.4032DMP620 | 40 | VDI40 | Ø 32.0 (boring bar) | 150 | 180 | 240 | |
| 17.4032DSQT10 | 40 | VDI40 shaft rotated 30° | Ø 32.0 (boring bar) | 110 | 137 | 197 | |
| 17.4032G400RLW | 40 | VDI40 | Ø 32.0 (boring bar) | 110 | 140 | 203 | |
| 17.4032i250X144Z10GSP | 40 | VDI40 | Ø 32.0 (boring bar) | 144 | 169 | 229 |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 17.4032Di250X144.
Ключи и отвёртки1
- AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
Документы по позиции
Для этой позиции документы пока не привязаны.
