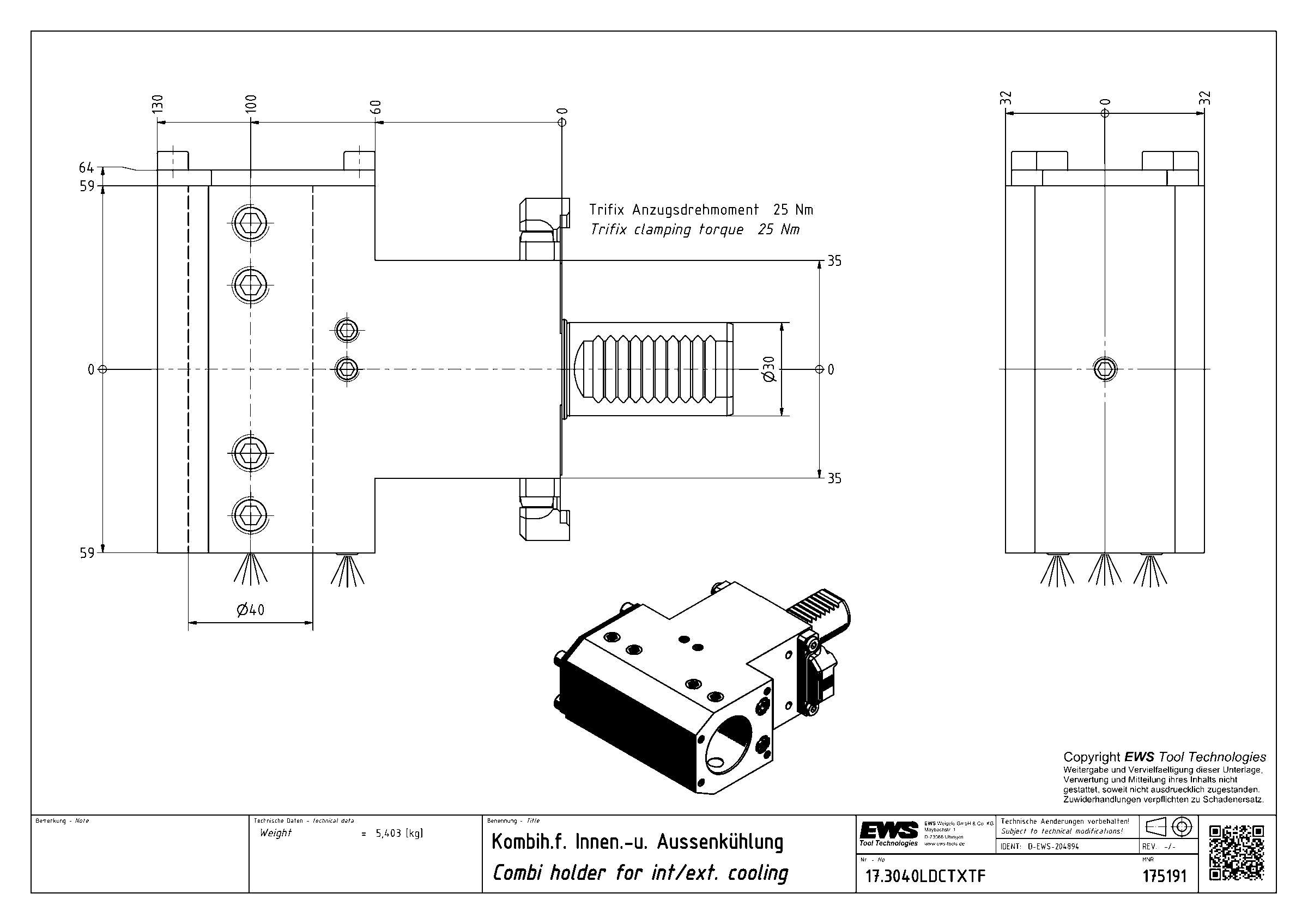

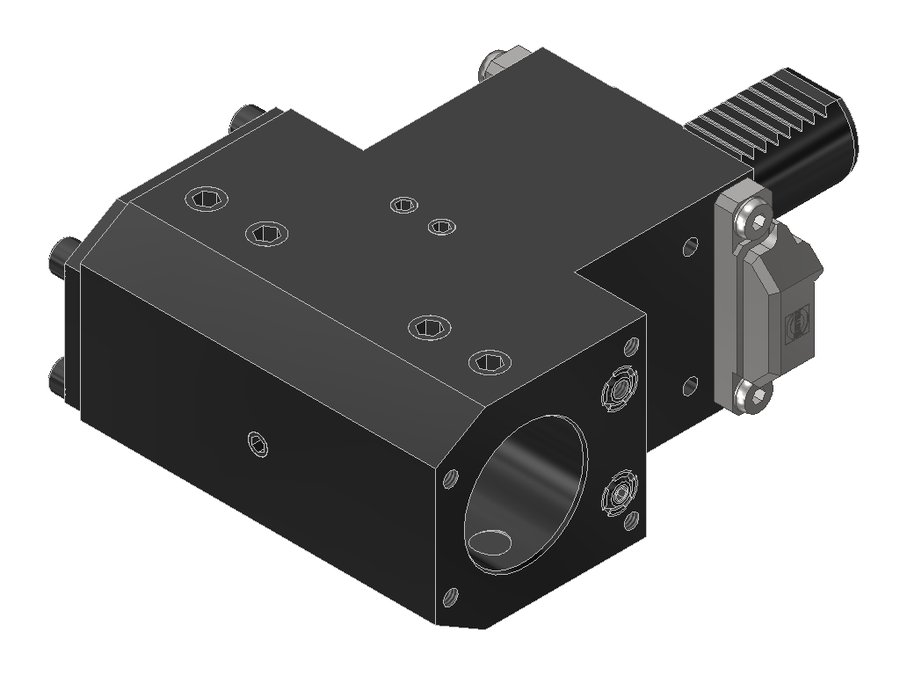

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3040LDCTXTF, хвостовик Ø30, отверстие Ø40 мм
| Система фиксации в гнезде | Trifix |
|---|---|
| Угол выхода | 90° |
| Код интерфейса станка | ZYV03000115 |
| Код интерфейса инструмента | ZYL04002215 |
| Диаметр хвостовика | 30 мм |
| Исполнение | нейтральное |
| Присоединение к станку | VDI30 |
| Присоединение инструмента | борштанга Ø40 |
| Функциональная длина | 100 мм |
| Вылет LPR | 130 мм |
| Масса | 5,403 кг |
| Высота | 64 мм |
| Общая длина | 185 мм |
| Ширина | 118 мм |
| Заказной номер EWS | 175191 |
| Радиальная ширина | 59 мм |
| Функциональная ширина | 59 мм |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 17.3040LDCTXTF в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Державка комбинированная для внутреннего и наружного подвода СОЖ
Система выверки Trifix© (TF)
- Инструмент полностью предварительно настроен
- Ускоренная наладка станка
- Повторяемость менее 6 мкм при вылете 200 мм
- Точность позиционирования 0,01 мм при переходе от одной позиции к другой
Другие типоразмеры серии
Державки комбинированные с внутренним и наружным подводом СОЖ EWS, присоединение к станку VDI — 193 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 17.3040CTXTF | 30 | VDI30 | борштанга Ø40 | 85 | 110 | 165 | |
| 17.3040G300RLW | 30 | VDI30 | борштанга Ø40 | 90 | 115 | 170 | |
| 17.3040LCTX | 30 | VDI30 | борштанга Ø40 | 100 | 125 | 180 | |
| 17.3040LCTXTF | 30 | VDI30 | борштанга Ø40 | 100 | 125 | 180 | |
| 17.3040LCTXTF-PL | 30 | VDI30 Proline | борштанга Ø40 | 100 | 130 | 185 | |
| 17.3040LDCTX | 30 | VDI30 | борштанга Ø40 | 100 | 130 | 185 | |
| 17.3040LDCTXTF | 30 | VDI30 | борштанга Ø40 | 100 | 130 | 185 | Текущая |
| 17.4031.75MP610 | 40 | VDI40 | борштанга Ø1 1/4" | 130 | 156 | 216 | |
| 17.4032CTX | 40 | VDI40 | борштанга Ø32 | 100 | 125 | 188 | |
| 17.4032CTXTF | 40 | VDI40 | борштанга Ø32 | 100 | 125 | 188 | |
| 17.4032DCTX | 40 | VDI40 | борштанга Ø32 | 100 | 125 | 188 | |
| 17.4032DCTXTF | 40 | VDI40 | борштанга Ø32 | 100 | 125 | 188 |
Совместимость
Связанные позиции по данным производителя — 27 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 17.3040LDCTXTF.
Переходники21
- 28.4006SВтулка переходная EWS 28.4006S, хвостовик Ø40, отверстие Ø6 мм
- 28.4006SIKВтулка переходная EWS 28.4006SIK, хвостовик Ø40, отверстие Ø6 мм
- 28.4008SВтулка переходная EWS 28.4008S, хвостовик Ø40, отверстие Ø8 мм
- 28.4008SIKВтулка переходная EWS 28.4008SIK, хвостовик Ø40, отверстие Ø8 мм
- 28.4010SВтулка переходная EWS 28.4010S, хвостовик Ø40, отверстие Ø10 мм
- 28.4010SIKВтулка переходная EWS 28.4010SIK, хвостовик Ø40, отверстие Ø10 мм
- 28.4012SВтулка переходная EWS 28.4012S, хвостовик Ø40, отверстие Ø12 мм
- 28.4012SIKВтулка переходная EWS 28.4012SIK, хвостовик Ø40, отверстие Ø12 мм
- 28.4016SВтулка переходная EWS 28.4016S, хвостовик Ø40, отверстие Ø16 мм
- 28.4016S-GEWВтулка переходная EWS 28.4016S-GEW, хвостовик Ø40, отверстие Ø16 мм
- 28.4016SIKВтулка переходная EWS 28.4016SIK, хвостовик Ø40, отверстие Ø16 мм
- 28.4018SIKВтулка переходная EWS 28.4018SIK, хвостовик Ø40, отверстие Ø18 мм
- 28.4020SВтулка переходная EWS 28.4020S, хвостовик Ø40, отверстие Ø20 мм
- 28.4020S-GEWВтулка переходная EWS 28.4020S-GEW, хвостовик Ø40, отверстие Ø20 мм
- 28.4020SIKВтулка переходная EWS 28.4020SIK, хвостовик Ø40, отверстие Ø20 мм
- 28.4025SВтулка переходная EWS 28.4025S, хвостовик Ø40, отверстие Ø25 мм
- 28.4025S-M6Втулка переходная EWS 28.4025S-M6, хвостовик Ø40, отверстие Ø25 мм
- 28.4025SIKВтулка переходная EWS 28.4025SIK, хвостовик Ø40, отверстие Ø25 мм
- 28.4031.75SВтулка переходная EWS 28.4031.75S, хвостовик Ø40, отверстие Ø31,75 мм (1 1/4")
- 28.4032SВтулка переходная EWS 28.4032S, хвостовик Ø40, отверстие Ø32 мм
- 28.4032S-M6Втулка переходная EWS 28.4032S-M6, хвостовик Ø40, отверстие Ø32 мм
Инструмент статический2
- 19.40VXT4-ZYLАдаптер для инструмента EWS 19.40VXT4-ZYL, хвостовик Ø40, система EWS Varia VXT4
- PH31.4032-ZYLДержавка плавающая EWS PH31.4032-ZYL, хвостовик Ø40, под цанги, код 320 470E
Ключи и отвёртки1
- AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
Подходит к позициям
У этих позиций 17.3040LDCTXTF указан производителем как подходящий.
Инструмент статический1
- WA3030LCTXRLÜKАдаптер EWS WA3030LCTXRLÜK, хвостовик Ø30, адаптер VDI30
