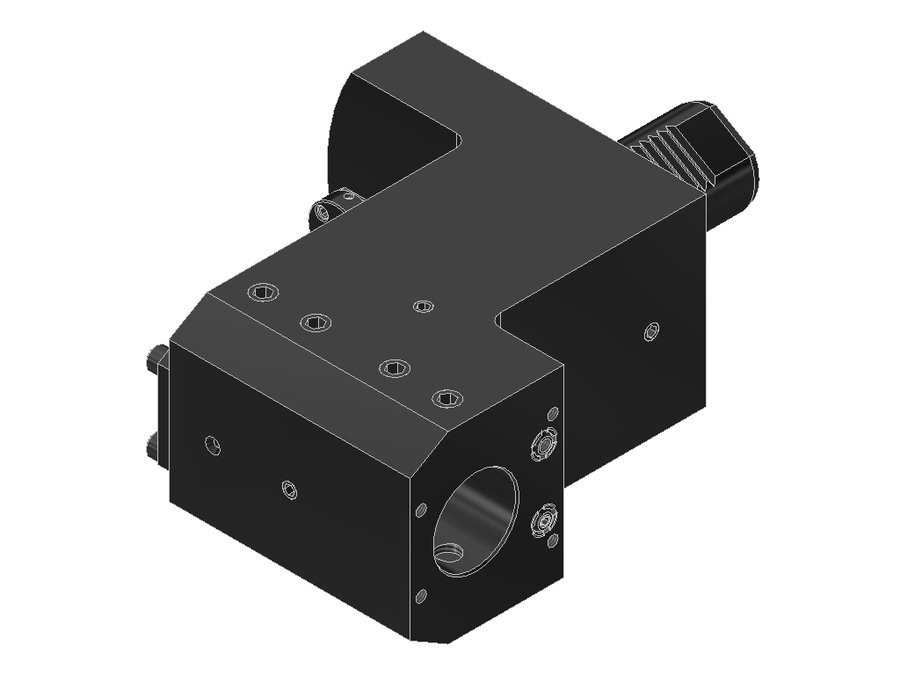

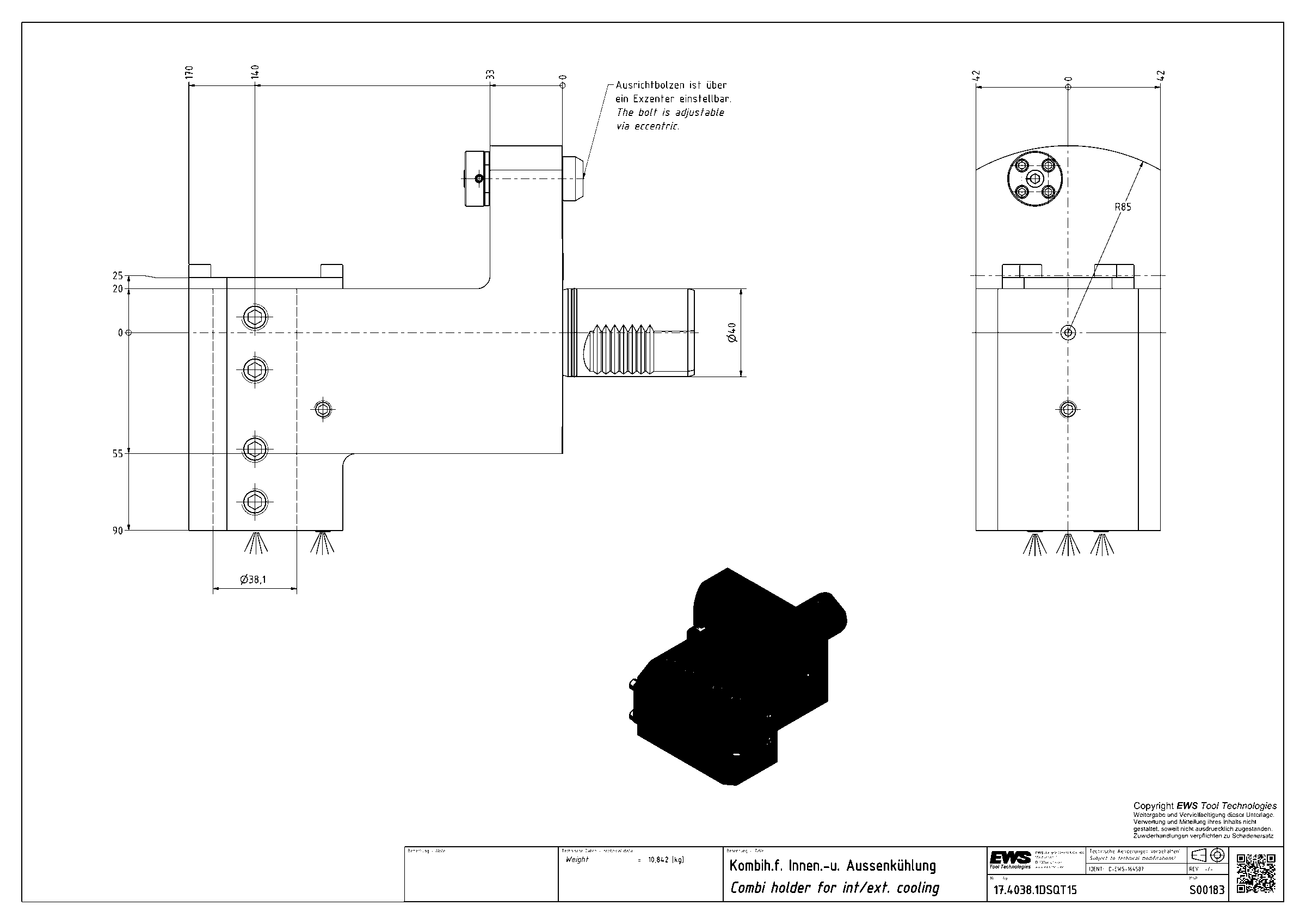

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4038.1DSQT15, хвостовик Ø40, отверстие Ø38,1 мм (1 1/2")
EWS · Державки комбинированные с внутренним и наружным подводом СОЖ EWS, присоединение к станку VDI · арт. 17.4038.1DSQT15

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4038.1DSQT15, хвостовик Ø40, отверстие Ø38,1 мм (1 1/2")

Система фиксации в гнездеэксцентриковый штифт (регулируемый)
Угол выхода90°
Код интерфейса станкаZYV04000315
Код интерфейса инструментаZYL15002235
Диаметр хвостовика40 мм
Исполнениенейтральное
Присоединение к станкуVDI40, хвостовик повёрнут на 30°
Присоединение инструментаборштанга Ø1 1/2"
Функциональная длина140 мм
Вылет LPR170 мм
Масса10,842 кг
Высота84 мм
Общая длина230 мм
Ширина110 мм
Заказной номер EWSS00183
Радиальная ширина20 мм
Функциональная ширина90 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 17.4038.1DSQT15 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка комбинированная для внутреннего и наружного подвода СОЖ

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки комбинированные с внутренним и наружным подводом СОЖ EWS, присоединение к станку VDI — 193 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
17.4032MP62040VDI40борштанга Ø32300360420
17.4032SKT28M40VDI40борштанга Ø3290115178
17.4032SQT1040VDI40, хвостовик повёрнут на 30°борштанга Ø32110137197
17.4032TNX6540VDI40борштанга Ø3290115178
17.4032TOEMX10040VDI40борштанга Ø32100125188
17.4038.1DSQT1040VDI40, хвостовик повёрнут на 30°борштанга Ø1 1/2"110140200
17.4038.1DSQT1540VDI40, хвостовик повёрнут на 30°борштанга Ø1 1/2"140170230Текущая
17.4038.1LCTXTF40VDI40борштанга Ø1 1/2"120152215
17.4038.1LDCTXTF40VDI40борштанга Ø1 1/2"120152215
17.4038.1MP61040VDI40борштанга Ø1 1/2"130156216
17.4038.1SQT1040VDI40, хвостовик повёрнут на 30°борштанга Ø1 1/2"110137197
17.4038.1SQT1540VDI40, хвостовик повёрнут на 30°борштанга Ø1 1/2"140170230

Совместимость

Связанные позиции по данным производителя — 4 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 17.4038.1DSQT15.

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI40Приспособление монтажное EWS MW-VDI40
  • UMB100Приспособление монтажное EWS UMB100

Инструмент статический1

  • 19.38.1VXT4-ZYLАдаптер для инструмента EWS 19.38.1VXT4-ZYL, хвостовик Ø38,1, система EWS Varia VXT4

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
