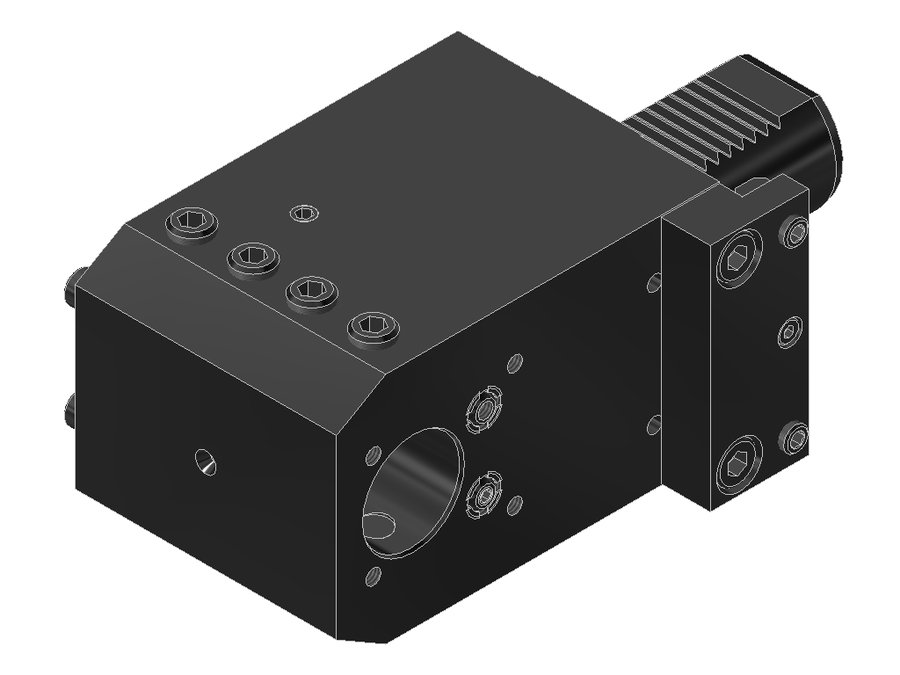

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4032TOEMX100, хвостовик Ø40, отверстие Ø32 мм
EWS · Державки комбинированные с внутренним и наружным подводом СОЖ EWS, присоединение к станку VDI · арт. 17.4032TOEMX100

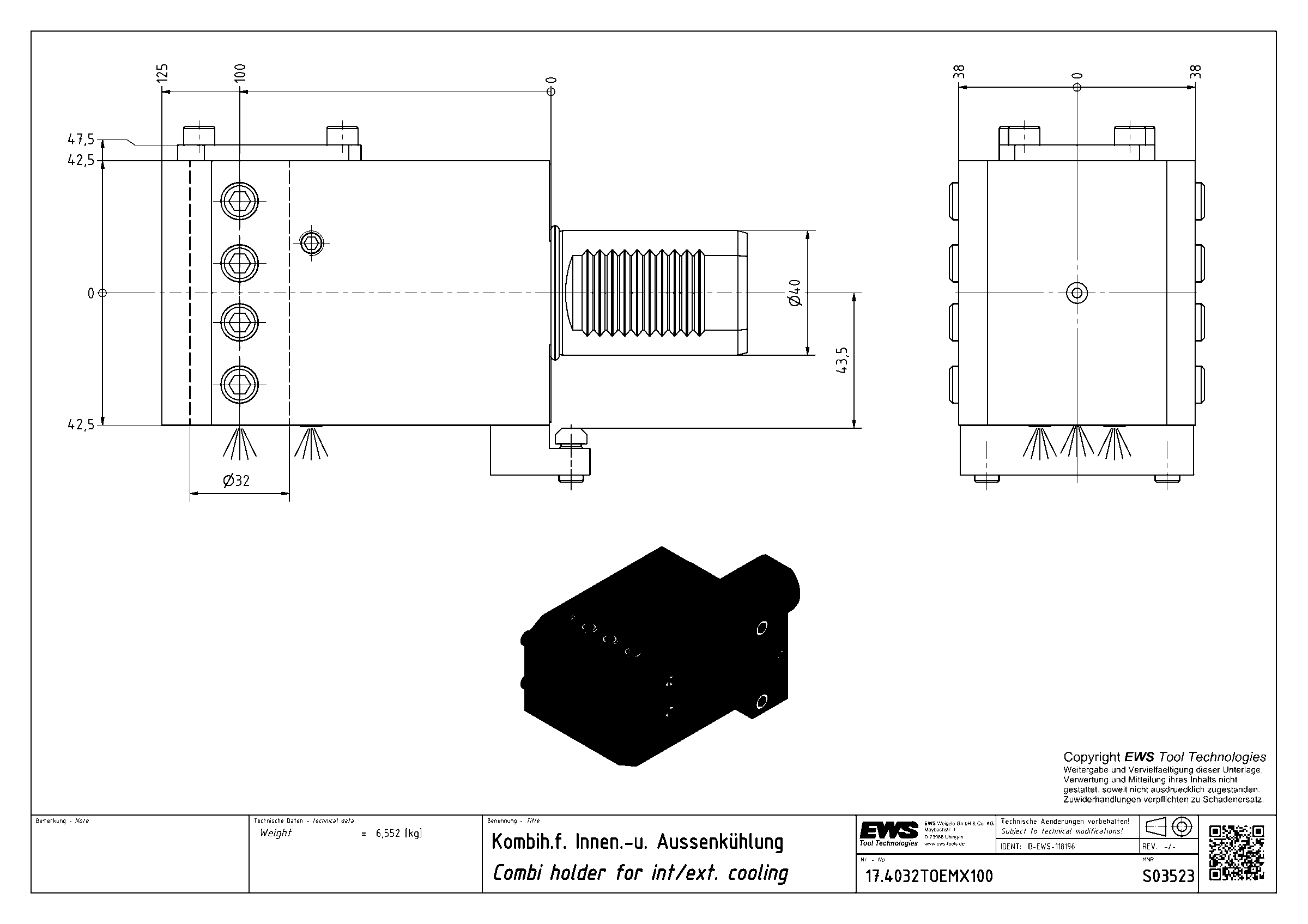

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4032TOEMX100, хвостовик Ø40, отверстие Ø32 мм

Система фиксации в гнездеупорная планка (регулируемая)
Угол выхода90°
Код интерфейса станкаZYV04000115
Код интерфейса инструментаZYL03202215
Диаметр хвостовика40 мм
Исполнениеправое
Присоединение к станкуVDI40
Присоединение инструментаборштанга Ø32
Функциональная длина100 мм
Вылет LPR125 мм
Масса6,552 кг
Высота76 мм
Общая длина188 мм
Ширина85 мм
Заказной номер EWSS03523
Радиальная ширина42,5 мм
Функциональная ширина42,5 мм
