EWS · Державки комбинированные с внутренним и наружным подводом СОЖ EWS для VDI · арт. 17.4038.1LCTXTF

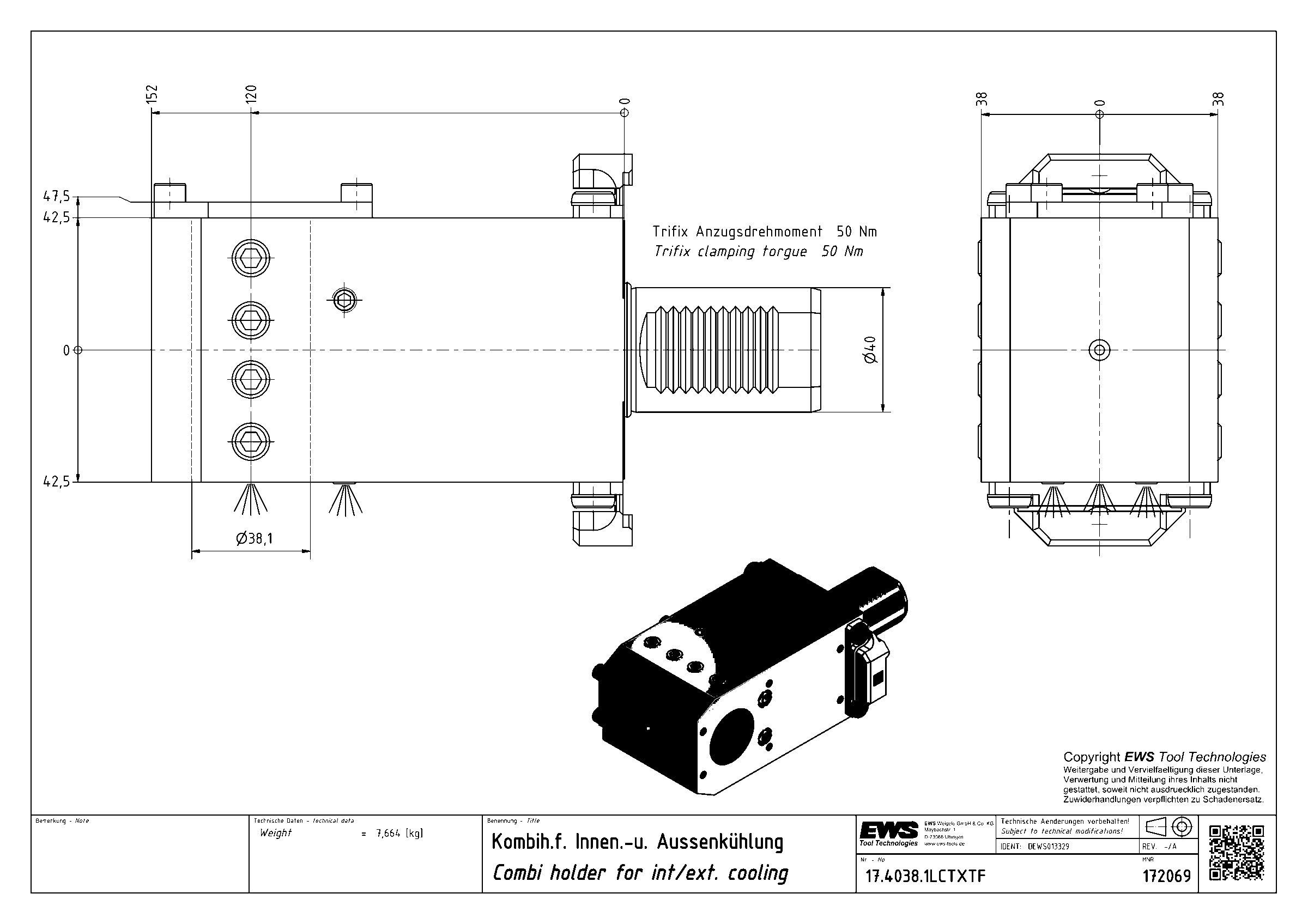

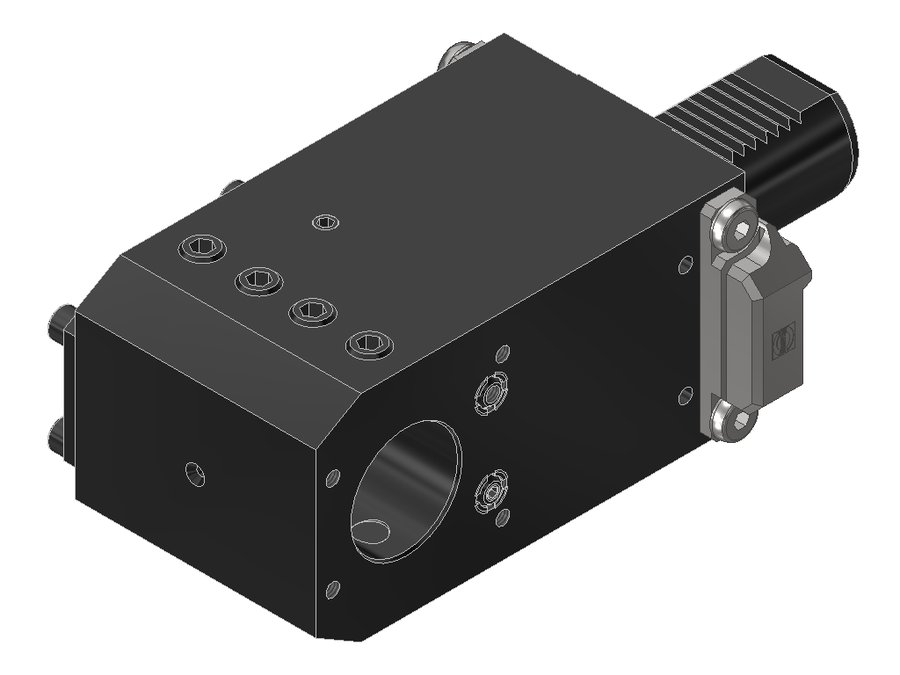

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4038.1LCTXTF, хвостовик Ø40, отверстие Ø38,1 мм (1 1/2")

Другие типоразмеры серии

Державки комбинированные с внутренним и наружным подводом СОЖ EWS для VDI — 193 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

Артикул	Диаметр хвостовика, мм	Присоединение к станку	Присоединение инструмента	Функциональная длина, мм	Вылет LPR, мм	Общая длина, мм	В список
17.4032SKT28M	40	VDI40	Ø 32.0 (boring bar)	90	115	178
17.4032SQT10	40	VDI40 shaft rotated 30°	Ø 32.0 (boring bar)	110	137	197
17.4032TNX65	40	VDI40	Ø 32.0 (boring bar)	90	115	178
17.4032TOEMX100	40	VDI40	Ø 32.0 (boring bar)	100	125	188
17.4038.1DSQT10	40	VDI40 shaft rotated 30°	Boring bar Ø 1 1/2"	110	140	200
17.4038.1DSQT15	40	VDI40 shaft rotated 30°	Boring bar Ø 1 1/2"	140	170	230
17.4038.1LCTXTF	40	VDI40	Boring bar Ø 1 1/2"	120	152	215	Текущая
17.4038.1LDCTXTF	40	VDI40	Boring bar Ø 1 1/2"	120	152	215
17.4038.1MP610	40	VDI40	Boring bar Ø 1 1/2"	130	156	216
17.4038.1SQT10	40	VDI40 shaft rotated 30°	Boring bar Ø 1 1/2"	110	137	197
17.4038.1SQT15	40	VDI40 shaft rotated 30°	Boring bar Ø 1 1/2"	140	170	230
17.4040CTX	40	VDI40	Ø 40.0 (boring bar)	100	130	193

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Производитель перечисляет их как подходящие к 17.4038.1LCTXTF.

Для этой позиции документы пока не привязаны.
