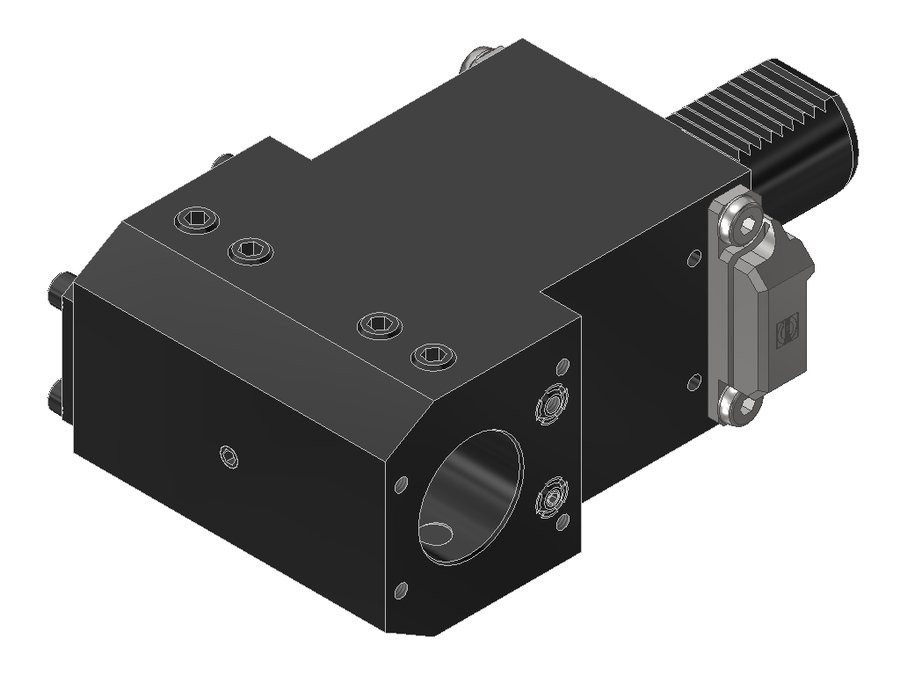

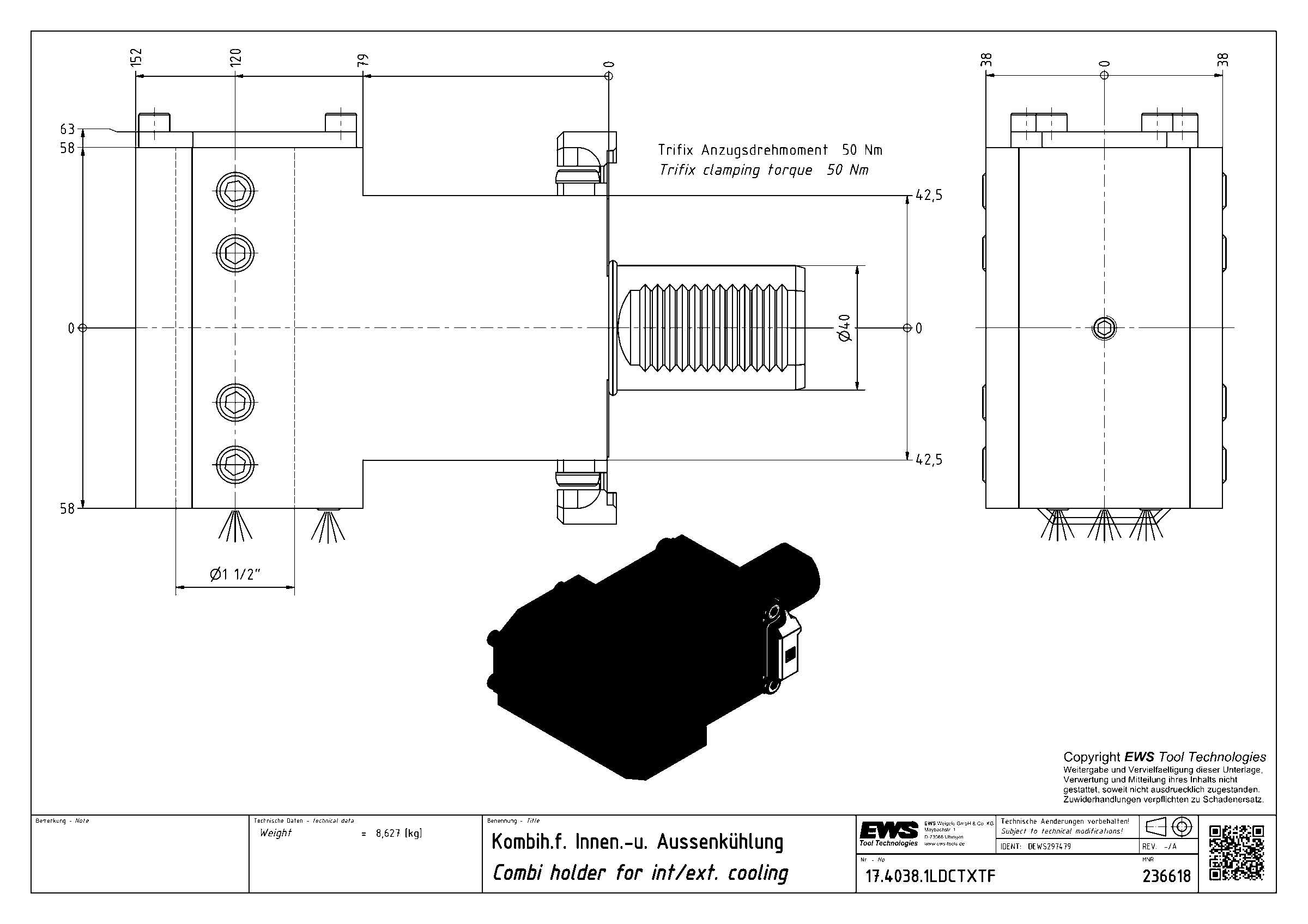

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4038.1LDCTXTF, хвостовик Ø40, отверстие Ø38,1 мм (1 1/2")
EWS · Державки комбинированные с внутренним и наружным подводом СОЖ EWS, присоединение к станку VDI · арт. 17.4038.1LDCTXTF

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4038.1LDCTXTF, хвостовик Ø40, отверстие Ø38,1 мм (1 1/2")

Система фиксации в гнездеTrifix
Угол выхода90°
Код интерфейса станкаZYV04000115
Код интерфейса инструментаZYL15002235
Диаметр хвостовика40 мм
Исполнениенейтральное
Присоединение к станкуVDI40
Присоединение инструментаборштанга Ø1 1/2"
Функциональная длина120 мм
Вылет LPR152 мм
Масса8,627 кг
Высота76 мм
Общая длина215 мм
Ширина116 мм
Заказной номер EWS236618
Радиальная ширина58 мм
Функциональная ширина58 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 17.4038.1LDCTXTF в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка комбинированная для внутреннего и наружного подвода СОЖ

Система выверки Trifix© (TF)

  • Инструмент полностью предварительно настроен
  • Ускоренная наладка станка
  • Повторяемость менее 6 мкм при вылете 200 мм
  • Точность позиционирования 0,01 мм при переходе от одной позиции к другой

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки комбинированные с внутренним и наружным подводом СОЖ EWS, присоединение к станку VDI — 193 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
17.4032SQT1040VDI40, хвостовик повёрнут на 30°борштанга Ø32110137197
17.4032TNX6540VDI40борштанга Ø3290115178
17.4032TOEMX10040VDI40борштанга Ø32100125188
17.4038.1DSQT1040VDI40, хвостовик повёрнут на 30°борштанга Ø1 1/2"110140200
17.4038.1DSQT1540VDI40, хвостовик повёрнут на 30°борштанга Ø1 1/2"140170230
17.4038.1LCTXTF40VDI40борштанга Ø1 1/2"120152215
17.4038.1LDCTXTF40VDI40борштанга Ø1 1/2"120152215Текущая
17.4038.1MP61040VDI40борштанга Ø1 1/2"130156216
17.4038.1SQT1040VDI40, хвостовик повёрнут на 30°борштанга Ø1 1/2"110137197
17.4038.1SQT1540VDI40, хвостовик повёрнут на 30°борштанга Ø1 1/2"140170230
17.4040CTX40VDI40борштанга Ø40100130193
17.4040CTXRLTFLZ0-VS40VDI40борштанга Ø40100138201

Совместимость

Связанные позиции по данным производителя — 4 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 17.4038.1LDCTXTF.

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI40Приспособление монтажное EWS MW-VDI40
  • UMB100Приспособление монтажное EWS UMB100

Инструмент статический1

  • 19.38.1VXT4-ZYLАдаптер для инструмента EWS 19.38.1VXT4-ZYL, хвостовик Ø38,1, система EWS Varia VXT4

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx

Документы по позиции

Для этой позиции документы пока не привязаны.
