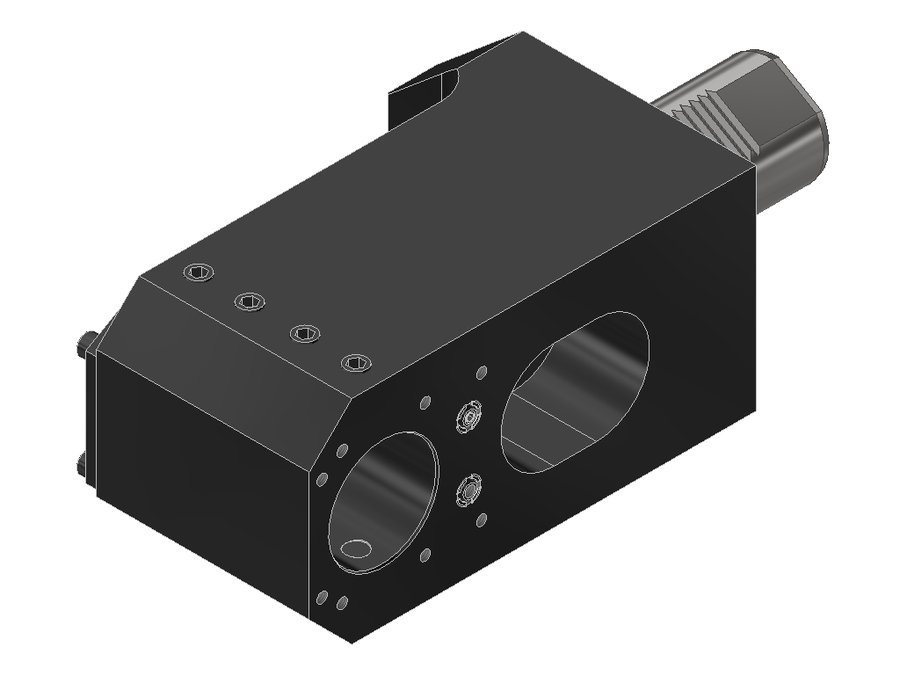

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.5050.8SQT28, хвостовик Ø50, отверстие Ø50,8 мм (2 ")
| Система фиксации в гнезде | штифт |
|---|---|
| Угол выхода | 90° |
| Код интерфейса станка | ZYV05000315 |
| Код интерфейса инструмента | ZYL20002235 |
| Диаметр хвостовика | 50 мм |
| Исполнение | правое |
| Присоединение к станку | VDI50, хвостовик повёрнут на 30° |
| Присоединение инструмента | борштанга Ø2" |
| Функциональная длина | 175 мм |
| Вылет LPR | 210 мм |
| Масса | 14,672 кг |
| Высота | 100 мм |
| Общая длина | 285,1 мм |
| Ширина | 100 мм |
| Заказной номер EWS | S01933 |
| Радиальная ширина | 35 мм |
| Функциональная ширина | 65 мм |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 17.5050.8SQT28 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Державка комбинированная для внутреннего и наружного подвода СОЖ
Другие типоразмеры серии
Державки комбинированные с внутренним и наружным подводом СОЖ EWS, присоединение к станку VDI — 193 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 17.5040DCTXTF-PL | 50 | VDI50 Proline | борштанга Ø40 | 120 | 150 | 228 | |
| 17.5040DTOEMX105 | 50 | VDI50 | борштанга Ø40 | 105 | 140 | 218 | |
| 17.5040MP630 | 50 | VDI50, хвостовик повёрнут на 30° | борштанга Ø40 | 190 | 225 | 300,1 | |
| 17.5040SQT28 | 50 | VDI50, хвостовик повёрнут на 30° | борштанга Ø40 | 175 | 210 | 285,1 | |
| 17.5040TOEMX105 | 50 | VDI50 | борштанга Ø40 | 105 | 140 | 218 | |
| 17.5050.8DSQT28Z120 | 50 | VDI50, хвостовик повёрнут на 30° | борштанга Ø2" | 175 | 210 | 285,1 | |
| 17.5050.8SQT28 | 50 | VDI50, хвостовик повёрнут на 30° | борштанга Ø2" | 175 | 210 | 285,1 | Текущая |
| 17.5050CTXTF-PL | 50 | VDI50 Proline | борштанга Ø50 | 120 | 155 | 233 | |
| 17.5050CTXX120 | 50 | VDI50 | борштанга Ø50 | 120 | 155 | 233 | |
| 17.5050DCTXTF-PL | 50 | VDI50 Proline | борштанга Ø50 | 120 | 155 | 233 | |
| 17.5050DSQT28Z120 | 50 | VDI50, хвостовик повёрнут на 30° | борштанга Ø50 | 175 | 210 | 285,1 | |
| 17.5050MP630 | 50 | VDI50, хвостовик повёрнут на 30° | борштанга Ø50 | 190 | 225 | 300,1 |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 17.5050.8SQT28.
Ключи и отвёртки1
- AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
