Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.5040DTOEMX105, хвостовик Ø50, отверстие Ø40 мм
EWS · Державки комбинированные с внутренним и наружным подводом СОЖ EWS, присоединение к станку VDI · арт. 17.5040DTOEMX105

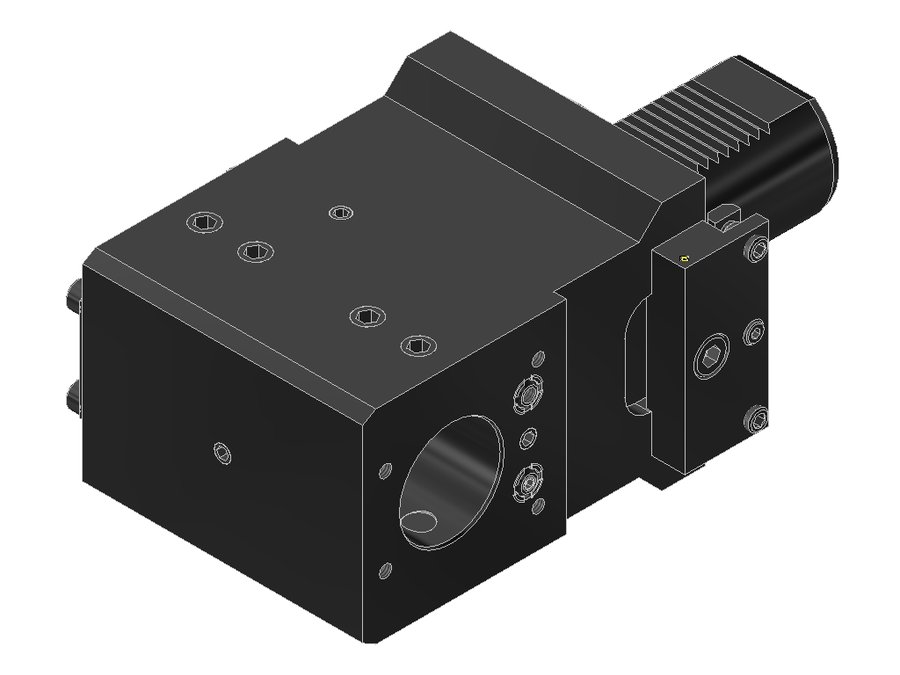

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.5040DTOEMX105, хвостовик Ø50, отверстие Ø40 мм

Система фиксации в гнездеупорная планка (регулируемая)
Угол выхода90°
Код интерфейса станкаZYV05000115
Код интерфейса инструментаZYL04002215
Диаметр хвостовика50 мм
Исполнениенейтральное
Присоединение к станкуVDI50
Присоединение инструментаØ 40.0 (boring bar)
Функциональная длина105 мм
Вылет LPR140 мм
Масса9,698 кг
Высота98 мм
Общая длина218 мм
Ширина110 мм
Заказной номер EWSS02518
Радиальная ширина55 мм
Функциональная ширина55 мм

Описание

Державка комбинированная для внутреннего и наружного подвода СОЖ

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

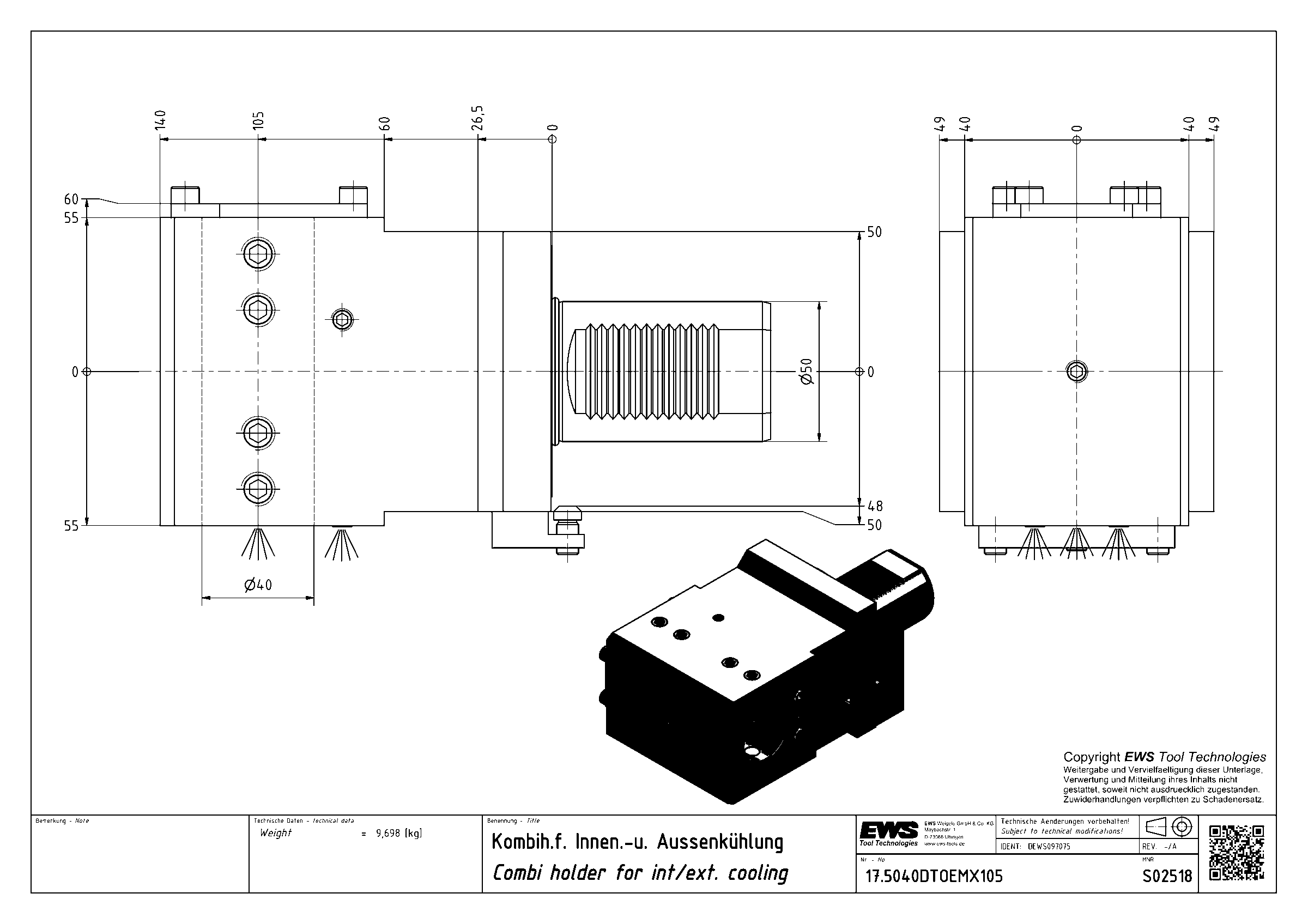

Технический лист с чертежом (PDF)PDF, на сервере производителя EWSОткрыть →
Чертёж 2D (DXF)DXF, на сервере производителя EWS; файл крупный (до 10 МБ)Открыть →

Другие типоразмеры серии

Державки комбинированные с внутренним и наружным подводом СОЖ EWS, присоединение к станку VDI — 193 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
