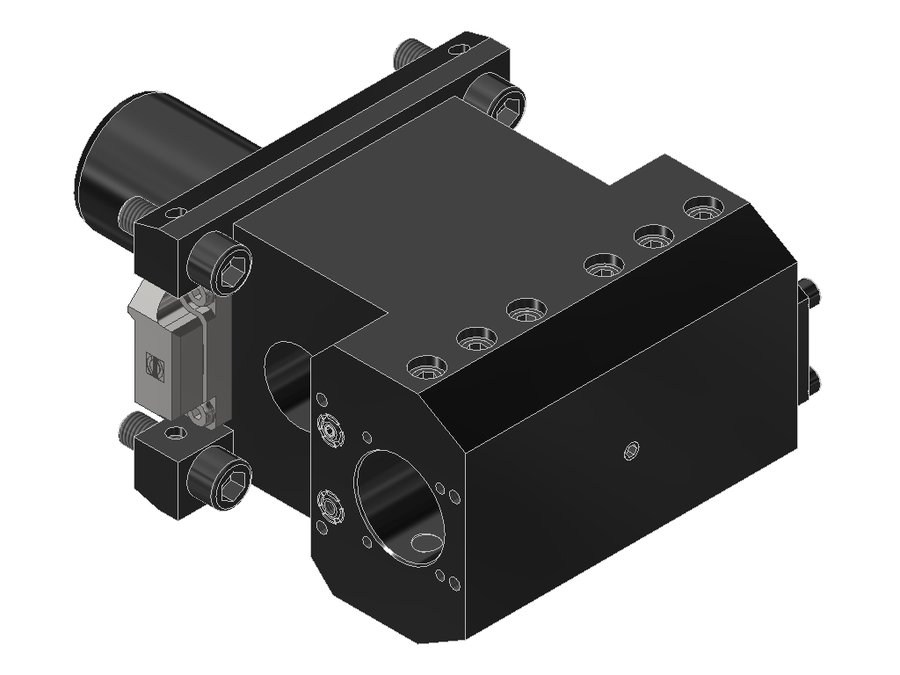

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.5040DCTXTF-PL, хвостовик Ø50, отверстие Ø40 мм
EWS · Державки комбинированные с внутренним и наружным подводом СОЖ EWS, присоединение к станку VDI · арт. 17.5040DCTXTF-PL

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.5040DCTXTF-PL, хвостовик Ø50, отверстие Ø40 мм

Система фиксации в гнездеTrifix
Угол выхода90°
Код интерфейса станкаZYV05000515
Код интерфейса инструментаZYL04002215
Диаметр хвостовика50 мм
Исполнениенейтральное
Присоединение к станкуVDI50 Proline
Присоединение инструментаØ 40.0 (boring bar)
Функциональная длина120 мм
Вылет LPR150 мм
Масса13,777 кг
Высота110 мм
Общая длина228 мм
Заказной номер EWS166706
Функциональная ширина75 мм

Описание

Державка комбинированная для внутреннего и наружного подвода СОЖ

Система выверки Trifix© (TF)

  • Инструмент полностью предварительно настроен
  • Ускоренная наладка станка
  • Повторяемость < 6 мкм при вылете 200 мм
  • Точность позиционирования 0,01 мм при переходе от одной позиции к другой

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →
Чертёж 2D (DXF)DXF, на сервере производителя EWS; файл крупный (до 10 МБ)Открыть →

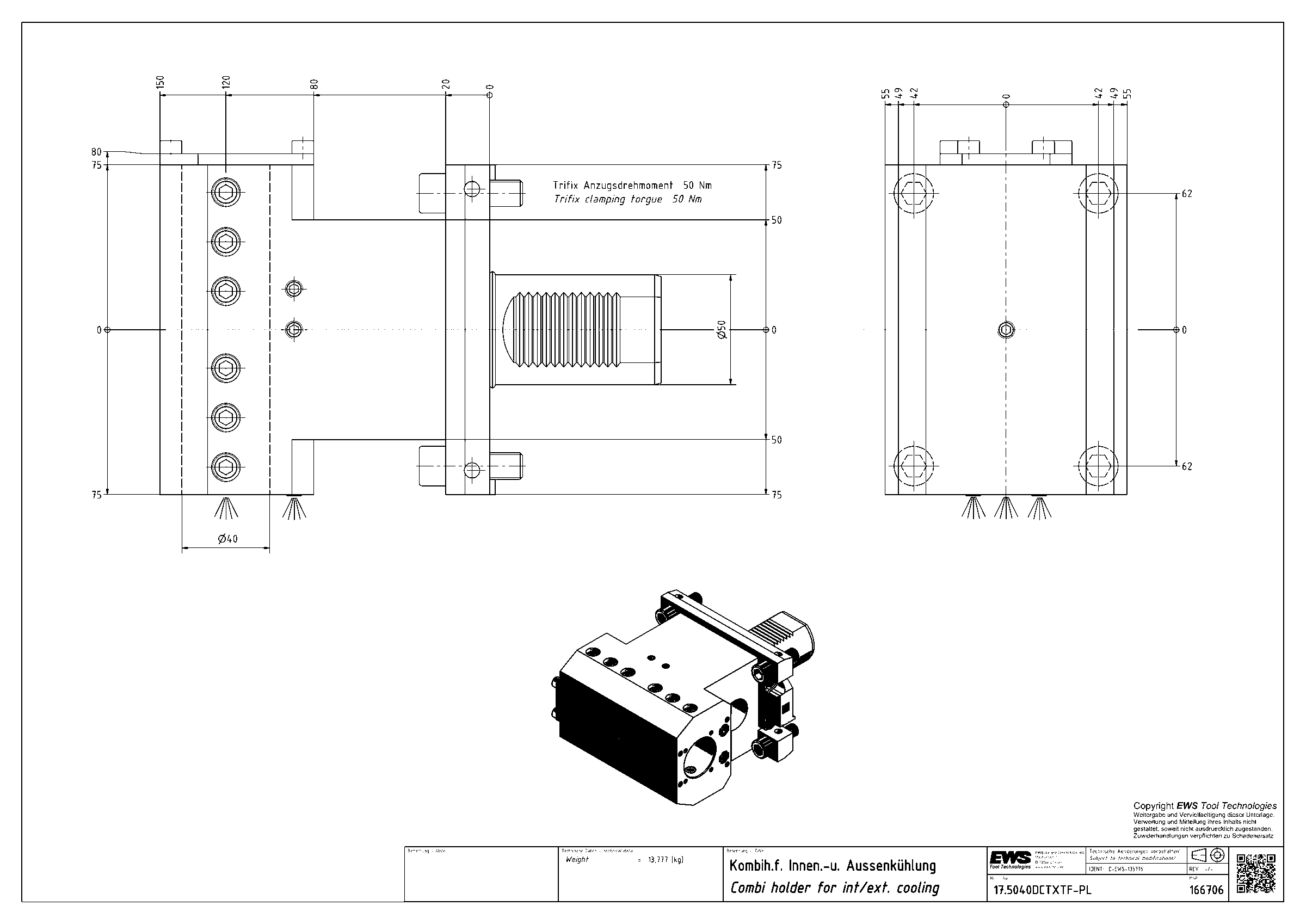

Технический лист с чертежом (PDF)PDF, на сервере производителя EWSОткрыть →

Другие типоразмеры серии

Державки комбинированные с внутренним и наружным подводом СОЖ EWS, присоединение к станку VDI — 193 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
17.4040MT2040VDI40Ø 40.0 (boring bar)110140203
17.4040NZ200040VDI40Ø 40.0 (boring bar)100125178
17.4040SQT1540VDI40 shaft rotated 30°Ø 40.0 (boring bar)140170230
17.4040TOEMX10040VDI40Ø 40.0 (boring bar)100130193
17.5040CTXTF-PL50VDI50 ProlineØ 40.0 (boring bar)120150228
17.5040CTXX12050VDI50Ø 40.0 (boring bar)120155233
17.5040DCTXTF-PL50VDI50 ProlineØ 40.0 (boring bar)120150228Текущая
17.5040DTOEMX10550VDI50Ø 40.0 (boring bar)105140218
17.5040MP63050VDI50 shaft rotated 30°Ø 40.0 (boring bar)190225300,1
17.5040SQT2850VDI50 shaft rotated 30°Ø 40.0 (boring bar)175210285,1
17.5040TOEMX10550VDI50Ø 40.0 (boring bar)105140218
17.5050.8DSQT28Z12050VDI50 shaft rotated 30°Boring bar Ø 2"175210285,1
Показать ещё · всего в серии 193

Совместимость

Связанные позиции по данным производителя — 26 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 17.5040DCTXTF-PL.

Переходники21

  • 28.4006SВтулка редукционная EWS 28.4006S, хвостовик Ø40, отверстие Ø6 мм
  • 28.4006SIKВтулка редукционная EWS 28.4006SIK, хвостовик Ø40, отверстие Ø6 мм
  • 28.4008SВтулка редукционная EWS 28.4008S, хвостовик Ø40, отверстие Ø8 мм
  • 28.4008SIKВтулка редукционная EWS 28.4008SIK, хвостовик Ø40, отверстие Ø8 мм
  • 28.4010SВтулка редукционная EWS 28.4010S, хвостовик Ø40, отверстие Ø10 мм
  • 28.4010SIKВтулка редукционная EWS 28.4010SIK, хвостовик Ø40, отверстие Ø10 мм
  • 28.4012SВтулка редукционная EWS 28.4012S, хвостовик Ø40, отверстие Ø12 мм
  • 28.4012SIKВтулка редукционная EWS 28.4012SIK, хвостовик Ø40, отверстие Ø12 мм
  • 28.4016SВтулка редукционная EWS 28.4016S, хвостовик Ø40, отверстие Ø16 мм
  • 28.4016S-GEWВтулка редукционная EWS 28.4016S-GEW, хвостовик Ø40, отверстие Ø16 мм
  • 28.4016SIKВтулка редукционная EWS 28.4016SIK, хвостовик Ø40, отверстие Ø16 мм
  • 28.4018SIKВтулка редукционная EWS 28.4018SIK, хвостовик Ø40, отверстие Ø18 мм
  • 28.4020SВтулка редукционная EWS 28.4020S, хвостовик Ø40, отверстие Ø20 мм
  • 28.4020S-GEWВтулка редукционная EWS 28.4020S-GEW, хвостовик Ø40, отверстие Ø20 мм
  • 28.4020SIKВтулка редукционная EWS 28.4020SIK, хвостовик Ø40, отверстие Ø20 мм
  • 28.4025SВтулка редукционная EWS 28.4025S, хвостовик Ø40, отверстие Ø25 мм
  • 28.4025S-M6Втулка редукционная EWS 28.4025S-M6, хвостовик Ø40, отверстие Ø25 мм
  • 28.4025SIKВтулка редукционная EWS 28.4025SIK, хвостовик Ø40, отверстие Ø25 мм
  • 28.4031.75SВтулка редукционная EWS 28.4031.75S, хвостовик Ø40, отверстие Ø31.75 мм (1 1/4")
  • 28.4032SВтулка редукционная EWS 28.4032S, хвостовик Ø40, отверстие Ø32 мм
  • 28.4032S-M6Втулка редукционная EWS 28.4032S-M6, хвостовик Ø40, отверстие Ø32 мм

Инструмент статический2

  • 19.40VXT4-ZYLАдаптер для инструмента EWS 19.40VXT4-ZYL, хвостовик Ø40, EWS Varia VXT4 - адаптер
  • PH31.4032-ZYLДержавка плавающая EWS PH31.4032-ZYL, хвостовик Ø40, под цанги, код 320 470E

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI50Приспособление монтажное EWS MW-VDI50
  • UMB100Приспособление монтажное EWS UMB100

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
