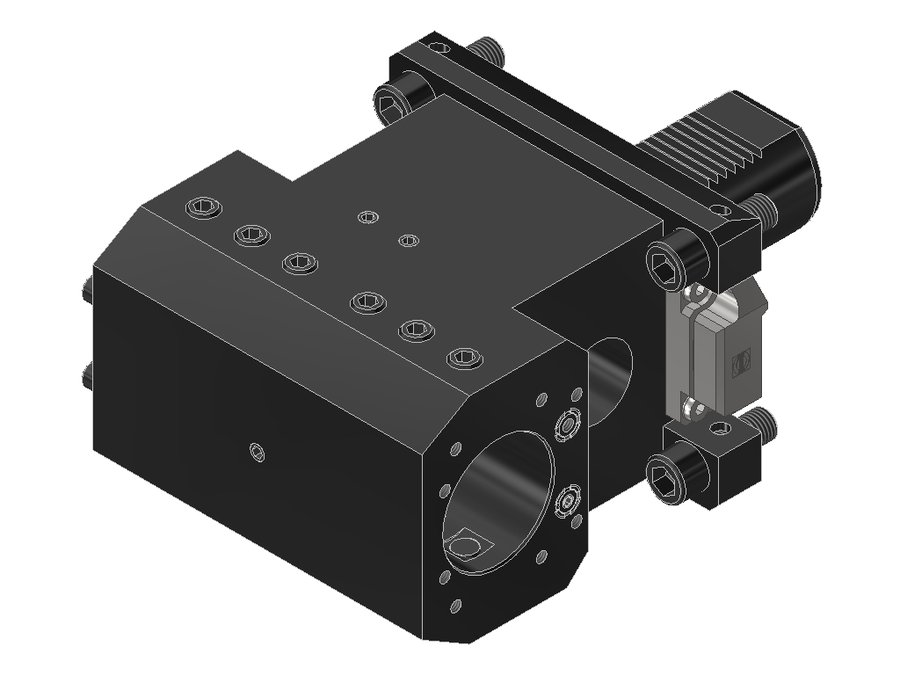

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.5050DCTXTF-PL, хвостовик Ø50, отверстие Ø50 мм
EWS · Державки комбинированные с внутренним и наружным подводом СОЖ EWS, присоединение к станку VDI · арт. 17.5050DCTXTF-PL

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.5050DCTXTF-PL, хвостовик Ø50, отверстие Ø50 мм

Система фиксации в гнездеTrifix
Угол выхода90°
Код интерфейса станкаZYV05000515
Код интерфейса инструментаZYL05002215
Диаметр хвостовика50 мм
Исполнениенейтральное
Присоединение к станкуVDI50 Proline
Присоединение инструментаØ 50.0 (boring bar)
Функциональная длина120 мм
Вылет LPR155 мм
Масса13,6 кг
Высота98 мм
Общая длина233 мм
Заказной номер EWS232901
Функциональная ширина75 мм

Описание

Державка комбинированная для внутреннего и наружного подвода СОЖ

Система выверки Trifix© (TF)

  • Инструмент полностью предварительно настроен
  • Ускоренная наладка станка
  • Повторяемость < 6 мкм при вылете 200 мм
  • Точность позиционирования 0,01 мм при переходе от одной позиции к другой

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →
Чертёж 2D (DXF)DXF, на сервере производителя EWS; файл крупный (до 10 МБ)Открыть →

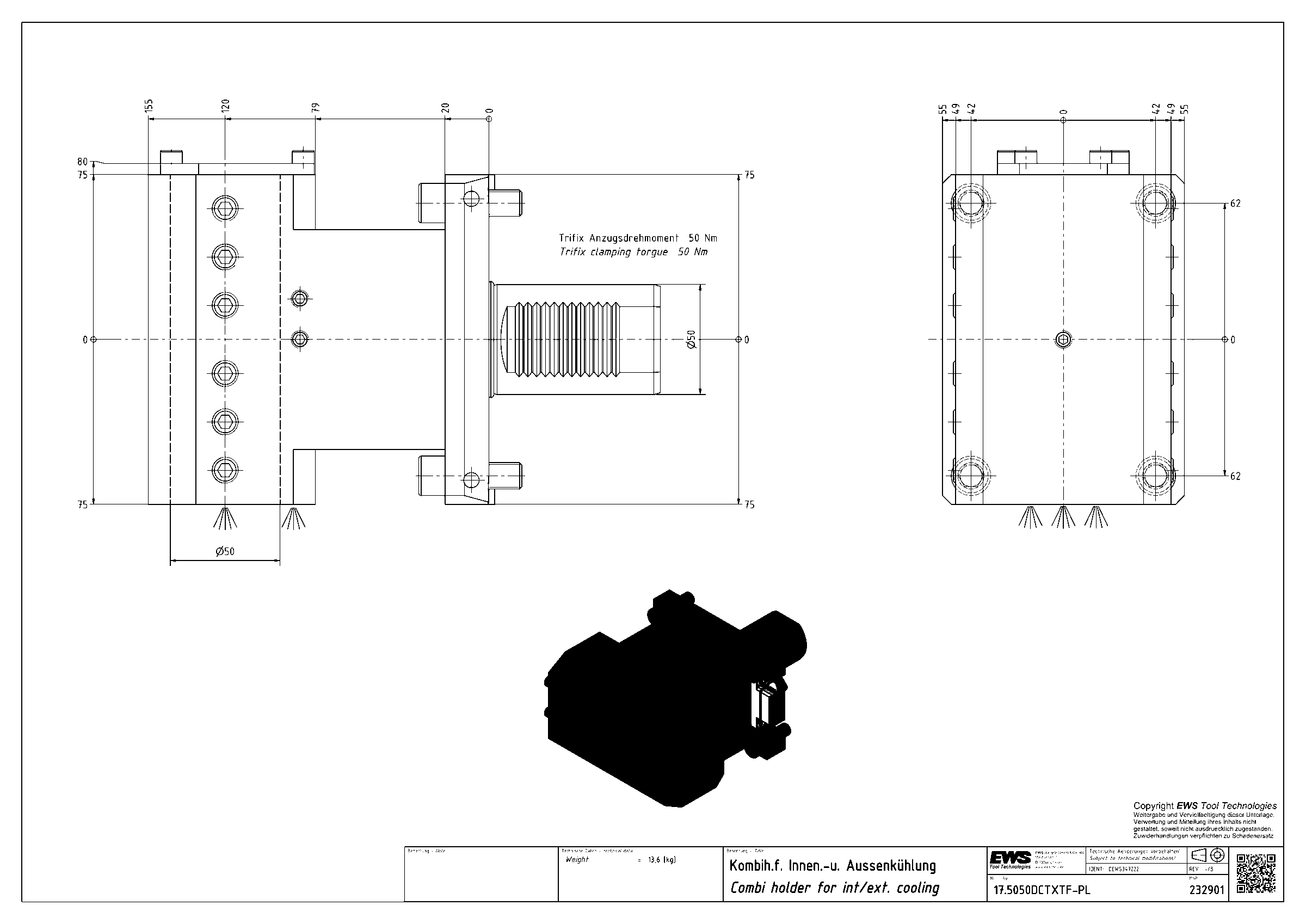

Технический лист с чертежом (PDF)PDF, на сервере производителя EWSОткрыть →

Другие типоразмеры серии

Державки комбинированные с внутренним и наружным подводом СОЖ EWS, присоединение к станку VDI — 193 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
17.5040MP63050VDI50 shaft rotated 30°Ø 40.0 (boring bar)190225300,1
17.5040SQT2850VDI50 shaft rotated 30°Ø 40.0 (boring bar)175210285,1
17.5040TOEMX10550VDI50Ø 40.0 (boring bar)105140218
17.5050.8DSQT28Z12050VDI50 shaft rotated 30°Boring bar Ø 2"175210285,1
17.5050.8SQT2850VDI50 shaft rotated 30°Boring bar Ø 2"175210285,1
17.5050CTXTF-PL50VDI50 ProlineØ 50.0 (boring bar)120155233
17.5050CTXX12050VDI50Ø 50.0 (boring bar)120155233
17.5050DCTXTF-PL50VDI50 ProlineØ 50.0 (boring bar)120155233Текущая
17.5050DSQT28Z12050VDI50 shaft rotated 30°Ø 50.0 (boring bar)175210285,1
17.5050MP63050VDI50 shaft rotated 30°Ø 50.0 (boring bar)190225300,1
17.5050SQT2850VDI50 shaft rotated 30°Ø 50.0 (boring bar)175210285,1
17.5050TOEMX10550VDI50Ø 50.0 (boring bar)105140218
Показать ещё · всего в серии 193

Совместимость

Связанные позиции по данным производителя — 19 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 17.5050DCTXTF-PL.

Переходники16

  • 28.5006SВтулка редукционная EWS 28.5006S, хвостовик Ø50, отверстие Ø6 мм
  • 28.5008SВтулка редукционная EWS 28.5008S, хвостовик Ø50, отверстие Ø8 мм
  • 28.5010SВтулка редукционная EWS 28.5010S, хвостовик Ø50, отверстие Ø10 мм
  • 28.5010SIKВтулка редукционная EWS 28.5010SIK, хвостовик Ø50, отверстие Ø10 мм
  • 28.5012SВтулка редукционная EWS 28.5012S, хвостовик Ø50, отверстие Ø12 мм
  • 28.5012SIKВтулка редукционная EWS 28.5012SIK, хвостовик Ø50, отверстие Ø12 мм
  • 28.5016SВтулка редукционная EWS 28.5016S, хвостовик Ø50, отверстие Ø16 мм
  • 28.5016SIKВтулка редукционная EWS 28.5016SIK, хвостовик Ø50, отверстие Ø16 мм
  • 28.5020SВтулка редукционная EWS 28.5020S, хвостовик Ø50, отверстие Ø20 мм
  • 28.5020SIKВтулка редукционная EWS 28.5020SIK, хвостовик Ø50, отверстие Ø20 мм
  • 28.5025SВтулка редукционная EWS 28.5025S, хвостовик Ø50, отверстие Ø25 мм
  • 28.5025SIKВтулка редукционная EWS 28.5025SIK, хвостовик Ø50, отверстие Ø25 мм
  • 28.5032SВтулка редукционная EWS 28.5032S, хвостовик Ø50, отверстие Ø32 мм
  • 28.5032SIKВтулка редукционная EWS 28.5032SIK, хвостовик Ø50, отверстие Ø32 мм
  • 28.5040SВтулка редукционная EWS 28.5040S, хвостовик Ø50, отверстие Ø40 мм
  • 28.5040SIKВтулка редукционная EWS 28.5040SIK, хвостовик Ø50, отверстие Ø40 мм

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI50Приспособление монтажное EWS MW-VDI50
  • UMB100Приспособление монтажное EWS UMB100

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
