EWS · Державки комбинированные с внутренним и наружным подводом СОЖ EWS, присоединение к станку VDI · арт. 17.5050CTXX120

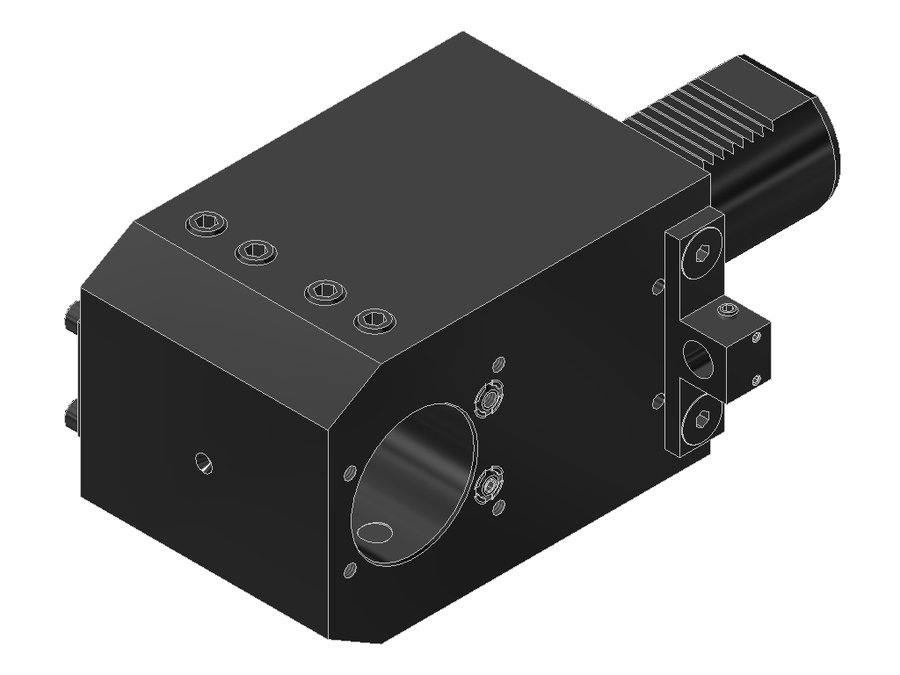

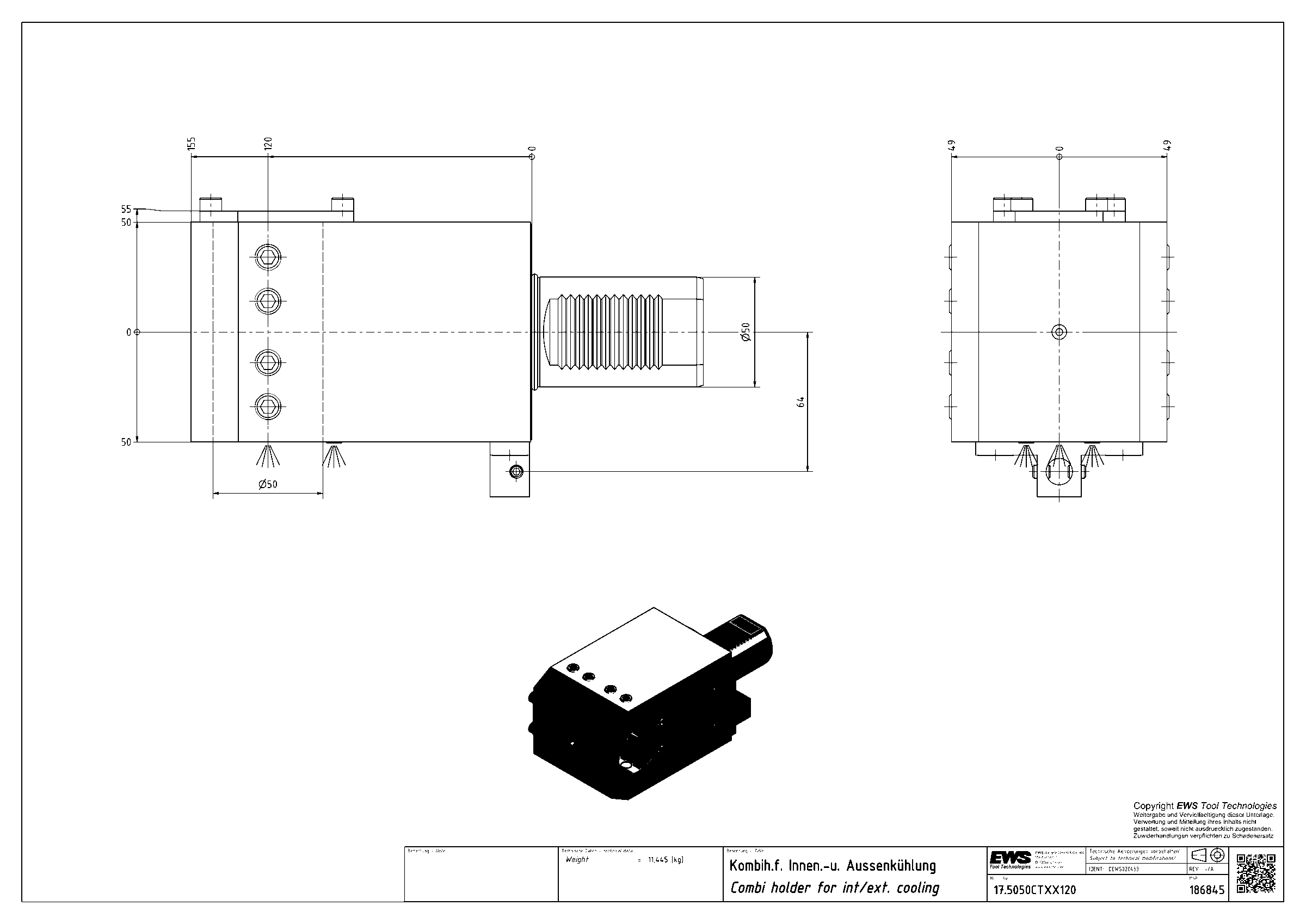

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.5050CTXX120, хвостовик Ø50, отверстие Ø50 мм
| Система фиксации в гнезде | штифт (планка) |
|---|---|
| Угол выхода | 90° |
| Код интерфейса станка | ZYV05000115 |
| Код интерфейса инструмента | ZYL05002215 |
| Диаметр хвостовика | 50 мм |
| Исполнение | правое |
| Присоединение к станку | VDI50 |
| Присоединение инструмента | Ø 50.0 (boring bar) |
| Функциональная длина | 120 мм |
| Вылет LPR | 155 мм |
| Масса | 11,445 кг |
| Высота | 98 мм |
| Общая длина | 233 мм |
| Ширина | 100 мм |
| Заказной номер EWS | 186845 |
| Радиальная ширина | 50 мм |
| Функциональная ширина | 50 мм |
Описание
Державка комбинированная для внутреннего и наружного подвода СОЖ
Другие типоразмеры серии
Державки комбинированные с внутренним и наружным подводом СОЖ EWS, присоединение к станку VDI — 193 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 17.5040MP630 | 50 | VDI50 shaft rotated 30° | Ø 40.0 (boring bar) | 190 | 225 | 300,1 | |
| 17.5040SQT28 | 50 | VDI50 shaft rotated 30° | Ø 40.0 (boring bar) | 175 | 210 | 285,1 | |
| 17.5040TOEMX105 | 50 | VDI50 | Ø 40.0 (boring bar) | 105 | 140 | 218 | |
| 17.5050.8DSQT28Z120 | 50 | VDI50 shaft rotated 30° | Boring bar Ø 2" | 175 | 210 | 285,1 | |
| 17.5050.8SQT28 | 50 | VDI50 shaft rotated 30° | Boring bar Ø 2" | 175 | 210 | 285,1 | |
| 17.5050CTXTF-PL | 50 | VDI50 Proline | Ø 50.0 (boring bar) | 120 | 155 | 233 | |
| 17.5050CTXX120 | 50 | VDI50 | Ø 50.0 (boring bar) | 120 | 155 | 233 | Текущая |
| 17.5050DCTXTF-PL | 50 | VDI50 Proline | Ø 50.0 (boring bar) | 120 | 155 | 233 | |
| 17.5050DSQT28Z120 | 50 | VDI50 shaft rotated 30° | Ø 50.0 (boring bar) | 175 | 210 | 285,1 | |
| 17.5050MP630 | 50 | VDI50 shaft rotated 30° | Ø 50.0 (boring bar) | 190 | 225 | 300,1 | |
| 17.5050SQT28 | 50 | VDI50 shaft rotated 30° | Ø 50.0 (boring bar) | 175 | 210 | 285,1 | |
| 17.5050TOEMX105 | 50 | VDI50 | Ø 50.0 (boring bar) | 105 | 140 | 218 |
Совместимость
Связанные позиции по данным производителя — 19 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 17.5050CTXX120.
Переходники16
- 28.5006SВтулка редукционная EWS 28.5006S, хвостовик Ø50, отверстие Ø6 мм
- 28.5008SВтулка редукционная EWS 28.5008S, хвостовик Ø50, отверстие Ø8 мм
- 28.5010SВтулка редукционная EWS 28.5010S, хвостовик Ø50, отверстие Ø10 мм
- 28.5010SIKВтулка редукционная EWS 28.5010SIK, хвостовик Ø50, отверстие Ø10 мм
- 28.5012SВтулка редукционная EWS 28.5012S, хвостовик Ø50, отверстие Ø12 мм
- 28.5012SIKВтулка редукционная EWS 28.5012SIK, хвостовик Ø50, отверстие Ø12 мм
- 28.5016SВтулка редукционная EWS 28.5016S, хвостовик Ø50, отверстие Ø16 мм
- 28.5016SIKВтулка редукционная EWS 28.5016SIK, хвостовик Ø50, отверстие Ø16 мм
- 28.5020SВтулка редукционная EWS 28.5020S, хвостовик Ø50, отверстие Ø20 мм
- 28.5020SIKВтулка редукционная EWS 28.5020SIK, хвостовик Ø50, отверстие Ø20 мм
- 28.5025SВтулка редукционная EWS 28.5025S, хвостовик Ø50, отверстие Ø25 мм
- 28.5025SIKВтулка редукционная EWS 28.5025SIK, хвостовик Ø50, отверстие Ø25 мм
- 28.5032SВтулка редукционная EWS 28.5032S, хвостовик Ø50, отверстие Ø32 мм
- 28.5032SIKВтулка редукционная EWS 28.5032SIK, хвостовик Ø50, отверстие Ø32 мм
- 28.5040SВтулка редукционная EWS 28.5040S, хвостовик Ø50, отверстие Ø40 мм
- 28.5040SIKВтулка редукционная EWS 28.5040SIK, хвостовик Ø50, отверстие Ø40 мм
Ключи и отвёртки1
- AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
