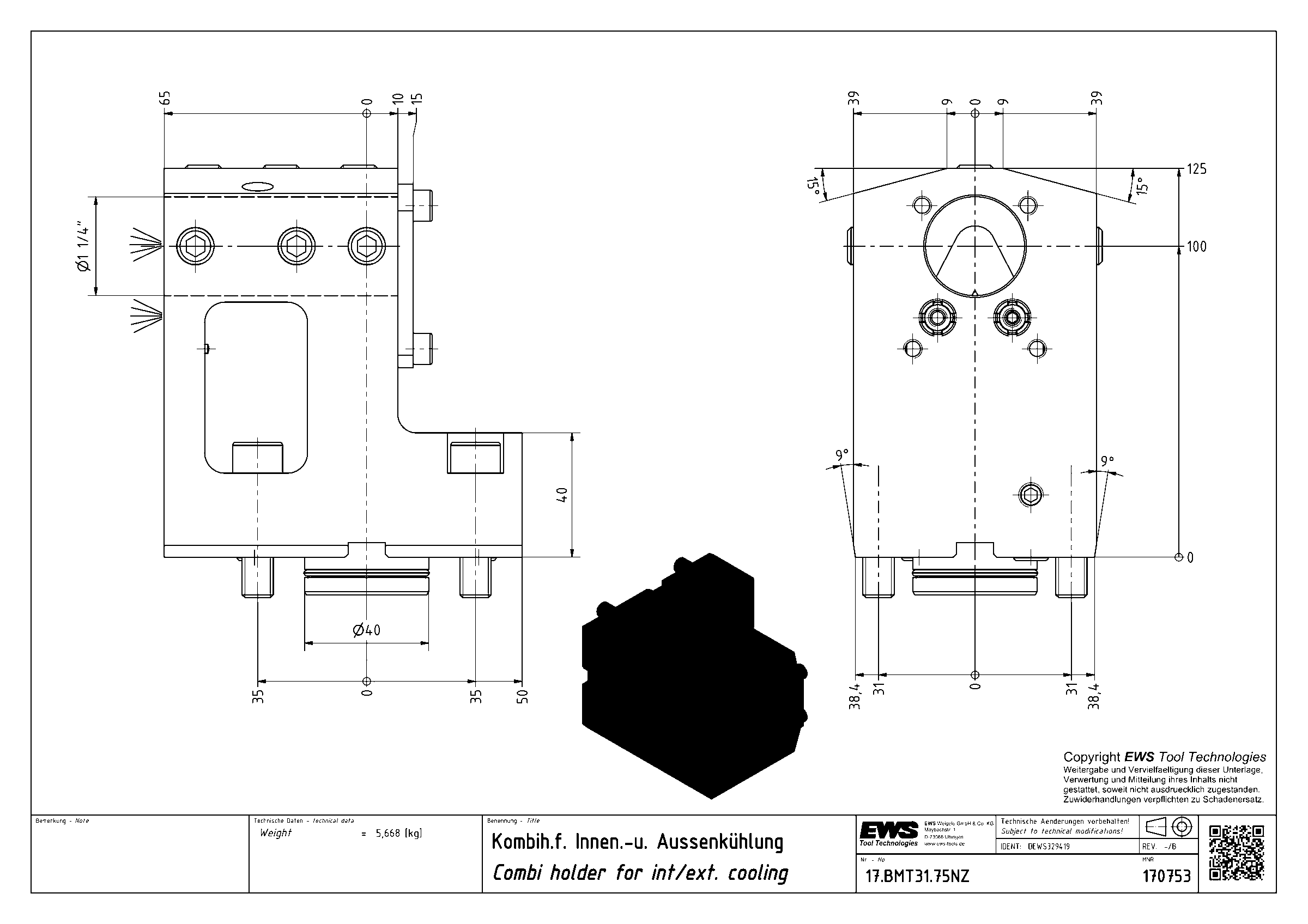

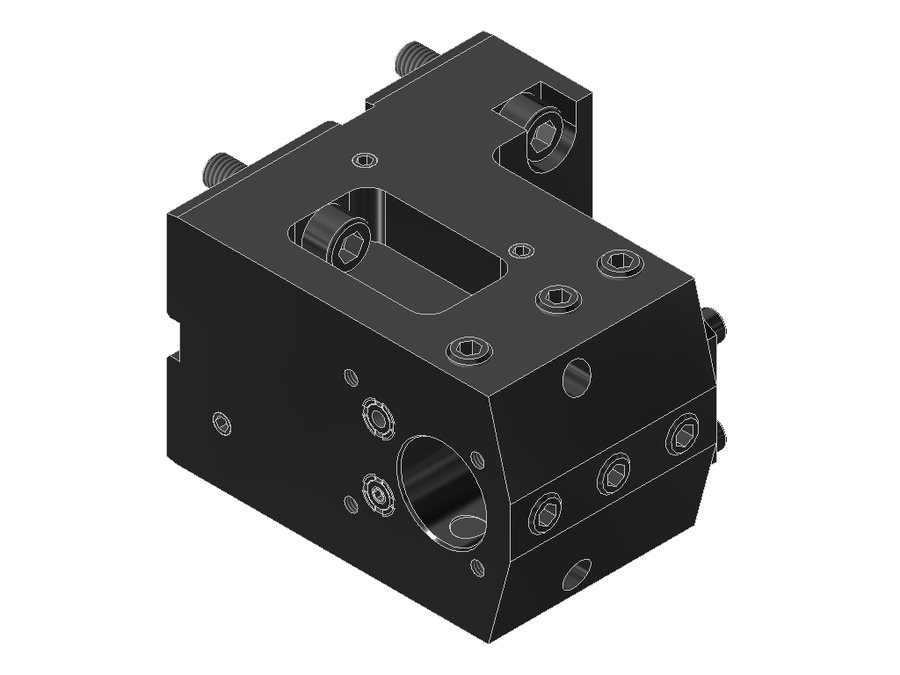

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMT31.75NZ, BMT, отверстие Ø31,75 мм (1 1/4")
EWS · Державки комбинированные с внутренним и наружным подводом СОЖ EWS, присоединение к станку BMT · арт. 17.BMT31.75NZ

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMT31.75NZ, BMT, отверстие Ø31,75 мм (1 1/4")

Система фиксации в гнездешпоночный паз BMT
Угол выхода90°
Код интерфейса станкаFLB062B4015
Код интерфейса инструментаZYL12502235
Исполнениелевое
Присоединение к станкуBMT40 DMG Mori
Присоединение инструментаборштанга Ø1 1/4"
Функциональная длина100 мм
Вылет LPR125 мм
Масса5,668 кг
Высота78 мм
Общая длина137,1 мм
Ширина75 мм
Заказной номер EWS170753
Радиальная ширина10 мм
Функциональная ширина65 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 17.BMT31.75NZ в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка комбинированная для внутреннего и наружного подвода СОЖ

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки комбинированные с внутренним и наружным подводом СОЖ EWS, присоединение к станку BMT — 150 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммВысота, ммОбщая длина, ммВ список
17.BMT31.75BMT45Z50X65BMT45борштанга Ø1 1/4"65907594,6
17.BMT31.75BMT45Z50X85BMT45борштанга Ø1 1/4"8511075114,6
17.BMT31.75BMT55X70Z60BMT55борштанга Ø1 1/4"70958599,6
17.BMT31.75BMT55Z58X85BMT55борштанга Ø1 1/4"8511585119,6
17.BMT31.75BMT55Z60X100BMT55борштанга Ø1 1/4"10012585129,7
17.BMT31.75DBMT55X100BMT55борштанга Ø1 1/4"10012585129,6
17.BMT31.75NZBMT40 DMG Moriборштанга Ø1 1/4"10012578137,1Текущая
17.BMT32BMT45Z50X65BMT45борштанга Ø3265907594,6
17.BMT32BMT45Z50X85BMT45борштанга Ø328511075110
17.BMT32BMT55X70Z60BMT55борштанга Ø3270958599,6
17.BMT32BMT55Z58X85BMT55борштанга Ø328511585119,6
17.BMT32BMT55Z60X100BMT55борштанга Ø3210012585129,6

Совместимость

Связанные позиции по данным производителя — 2 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 17.BMT31.75NZ.

Инструмент статический1

  • 19.31.75VXT3-ZYLАдаптер для инструмента EWS 19.31.75VXT3-ZYL, хвостовик Ø31,75, система EWS Varia VXT3

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx

Документы по позиции

Для этой позиции документы пока не привязаны.
