EWS · Державки комбинированные с внутренним и наружным подводом СОЖ EWS для BMT · арт. 17.BMT32BMT55Z60X100

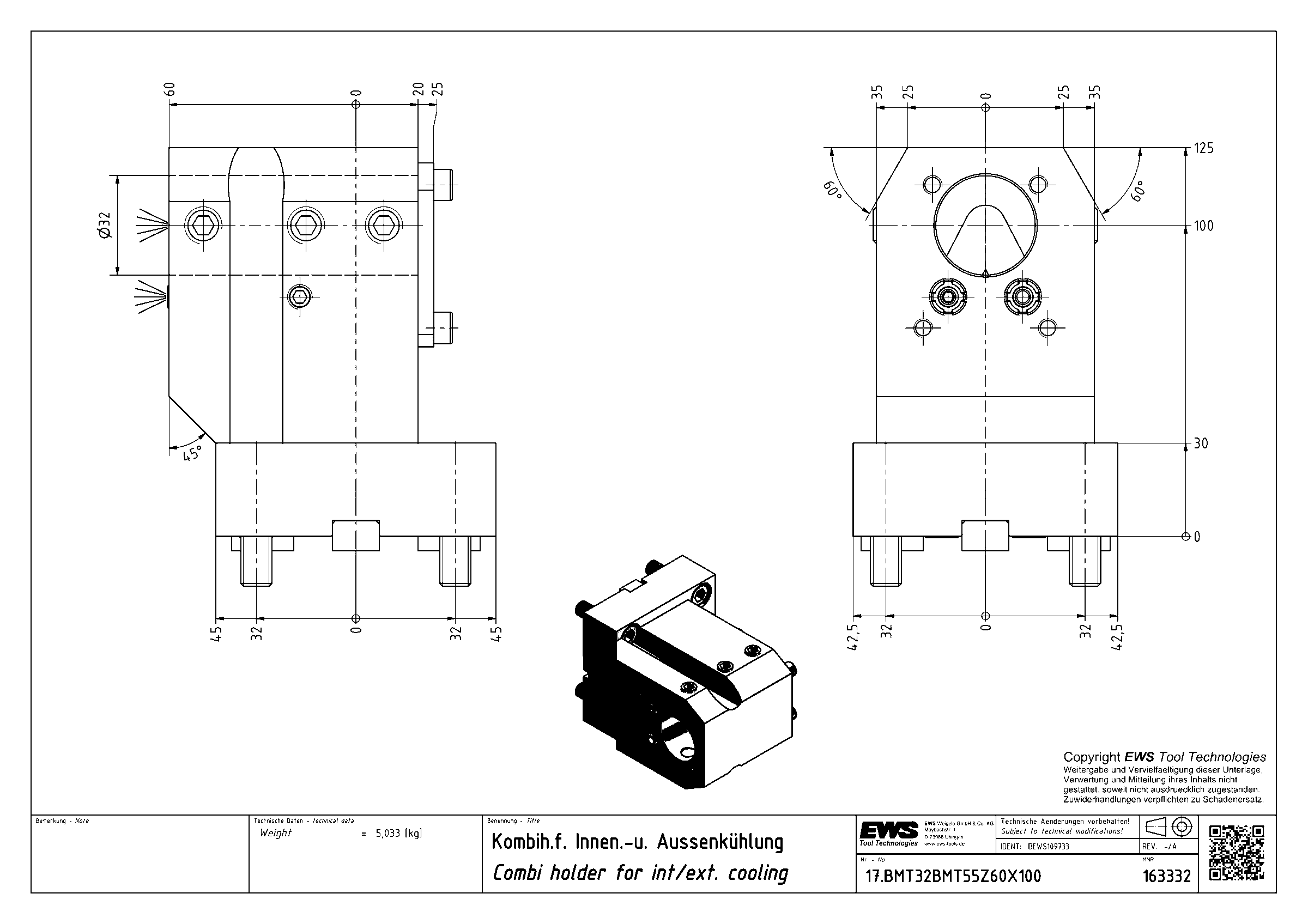

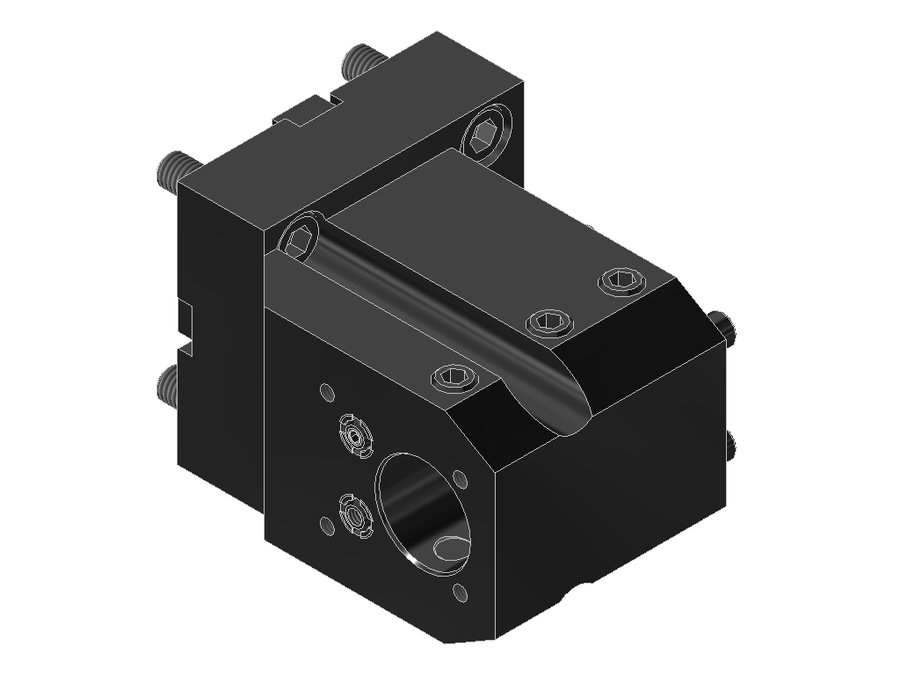

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMT32BMT55Z60X100, BMT, отверстие Ø32 мм
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Угол выхода | 90° |
| Код интерфейса станка | FLB064A5515 |
| Код интерфейса инструмента | ZYL03202215 |
| Исполнение | левое |
| Присоединение к станку | BMT55 |
| Присоединение инструмента | Ø 32.0 (boring bar) |
| Функциональная длина | 100 мм |
| Вылет LPR | 125 мм |
| Масса | 5,033 кг |
| Высота | 85 мм |
| Общая длина | 129,6 мм |
| Ширина | 80 мм |
| Заказной номер EWS | 163332 |
| Радиальная ширина | 20 мм |
| Функциональная ширина | 60 мм |
Другие типоразмеры серии
Державки комбинированные с внутренним и наружным подводом СОЖ EWS для BMT — 150 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Высота, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 17.BMT31.75DBMT55X100 | BMT55 | Boring bar Ø 1 1/4" | 100 | 125 | 85 | 129,6 | |
| 17.BMT31.75NZ | BMT40 DMG Mori | Boring bar Ø 1 1/4" | 100 | 125 | 78 | 137,1 | |
| 17.BMT32BMT45Z50X65 | BMT45 | Ø 32.0 (boring bar) | 65 | 90 | 75 | 94,6 | |
| 17.BMT32BMT45Z50X85 | BMT45 | Ø 32.0 (boring bar) | 85 | 110 | 75 | 110 | |
| 17.BMT32BMT55X70Z60 | BMT55 | Ø 32.0 (boring bar) | 70 | 95 | 85 | 99,6 | |
| 17.BMT32BMT55Z58X85 | BMT55 | Ø 32.0 (boring bar) | 85 | 115 | 85 | 119,6 | |
| 17.BMT32BMT55Z60X100 | BMT55 | Ø 32.0 (boring bar) | 100 | 125 | 85 | 129,6 | Текущая |
| 17.BMT32DBMT45Z50X65 | BMT45 | Ø 32.0 (boring bar) | 65 | 90 | 75 | 94,6 | |
| 17.BMT32DBMT45Z55X85 | BMT45 | Ø 32.0 (boring bar) | 85 | 110 | 75 | 114,6 | |
| 17.BMT32DBMT55X100 | BMT55 | Ø 32.0 (boring bar) | 100 | 125 | 85 | 129,6 | |
| 17.BMT32DLB2000 | BMT60B Okuma | Ø 32.0 (boring bar) | 90 | 120 | 95 | 135 | |
| 17.BMT32DLB2000X110 | BMT60B Okuma | Ø 32.0 (boring bar) | 110 | 139 | 95 | 154 |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 17.BMT32BMT55Z60X100.
Принадлежности и оснастка для настройки инструмента2
- MW-BMT-P2000Приспособление монтажное EWS MW-BMT-P2000, MW-BMT-P2000
- UMB100Приспособление монтажное EWS UMB100, UMB100
Ключи и отвёртки1
- AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
