EWS · Державки комбинированные с внутренним и наружным подводом СОЖ EWS для BMT · арт. 17.BMT38.1DLB2000

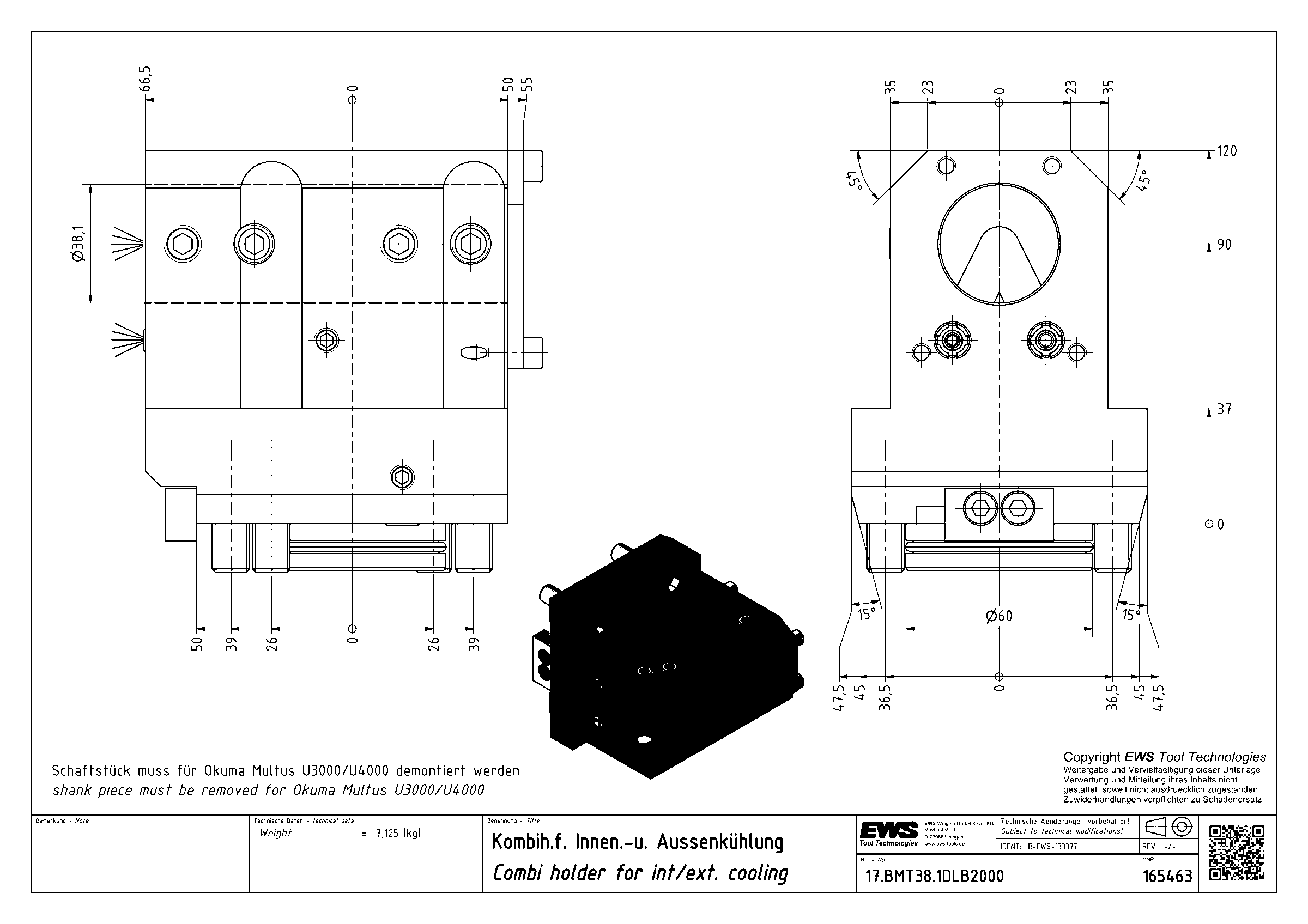

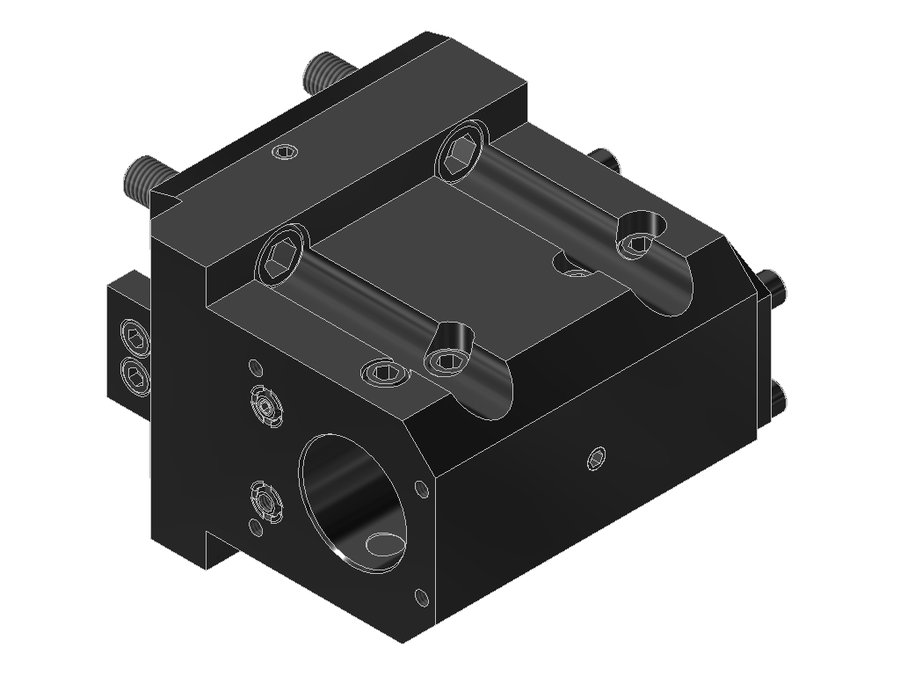

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMT38.1DLB2000, BMT, отверстие Ø38,1 мм (1 1/2")
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Угол выхода | 90° |
| Код интерфейса станка | FLB073B6015 |
| Код интерфейса инструмента | ZYL15002235 |
| Исполнение | нейтральное |
| Присоединение к станку | BMT60B Okuma |
| Присоединение инструмента | Boring bar Ø 1 1/2" |
| Функциональная длина | 90 мм |
| Вылет LPR | 120 мм |
| Масса | 7,125 кг |
| Высота | 95 мм |
| Общая длина | 135 мм |
| Ширина | 116,5 мм |
| Заказной номер EWS | 165463 |
| Радиальная ширина | 50 мм |
| Функциональная ширина | 66,5 мм |
Другие типоразмеры серии
Державки комбинированные с внутренним и наружным подводом СОЖ EWS для BMT — 150 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Высота, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 17.BMT38.1BMT55Z60X100 | BMT55 | Boring bar Ø 1 1/2" | 100 | 130 | 85 | 134,6 | |
| 17.BMT38.1BMT65X72Z77 | BMT65 | Boring bar Ø 1 1/2" | 72 | 106 | 96 | 110,9 | |
| 17.BMT38.1BMT65X100Z77 | BMT65 | Boring bar Ø 1 1/2" | 100 | 131 | 96 | 135,9 | |
| 17.BMT38.1DBMT55X100 | BMT55 | Boring bar Ø 1 1/2" | 100 | 130 | 85 | 134,6 | |
| 17.BMT38.1DBMT65X72 | BMT65 | Boring bar Ø 1 1/2" | 72 | 100 | 96 | 104,9 | |
| 17.BMT38.1DBMT65X100 | BMT65 | Boring bar Ø 1 1/2" | 100 | 128 | 96 | 132,9 | |
| 17.BMT38.1DLB2000 | BMT60B Okuma | Boring bar Ø 1 1/2" | 90 | 120 | 95 | 135 | Текущая |
| 17.BMT38.1DNL | BMT60 DMG Mori | Boring bar Ø 1 1/2" | 80 | 110 | 108 | 125 | |
| 17.BMT38.1NL | BMT60 DMG Mori | Boring bar Ø 1 1/2" | 80 | 110 | 108 | 125 | |
| 17.BMT38.1NZ | BMT40 DMG Mori | Boring bar Ø 1 1/2" | 100 | 125 | 78 | 137,1 | |
| 17.BMT38.1QSM200 | BMT68 Mazak | Boring bar Ø 1 1/2" | 95 | 123 | 84 | 147 | |
| 17.BMT40BIGX80 | BMT55 Biglia | Ø 40.0 (boring bar) | 80 | 110 | 84 | 115 |
Совместимость
Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 17.BMT38.1DLB2000.
Ключи и отвёртки1
- AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
