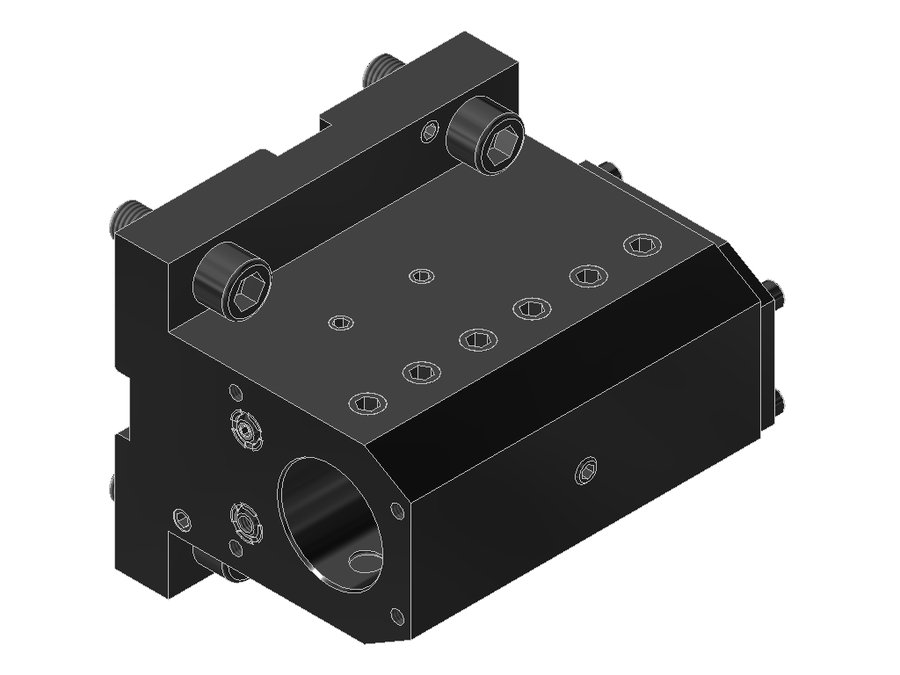

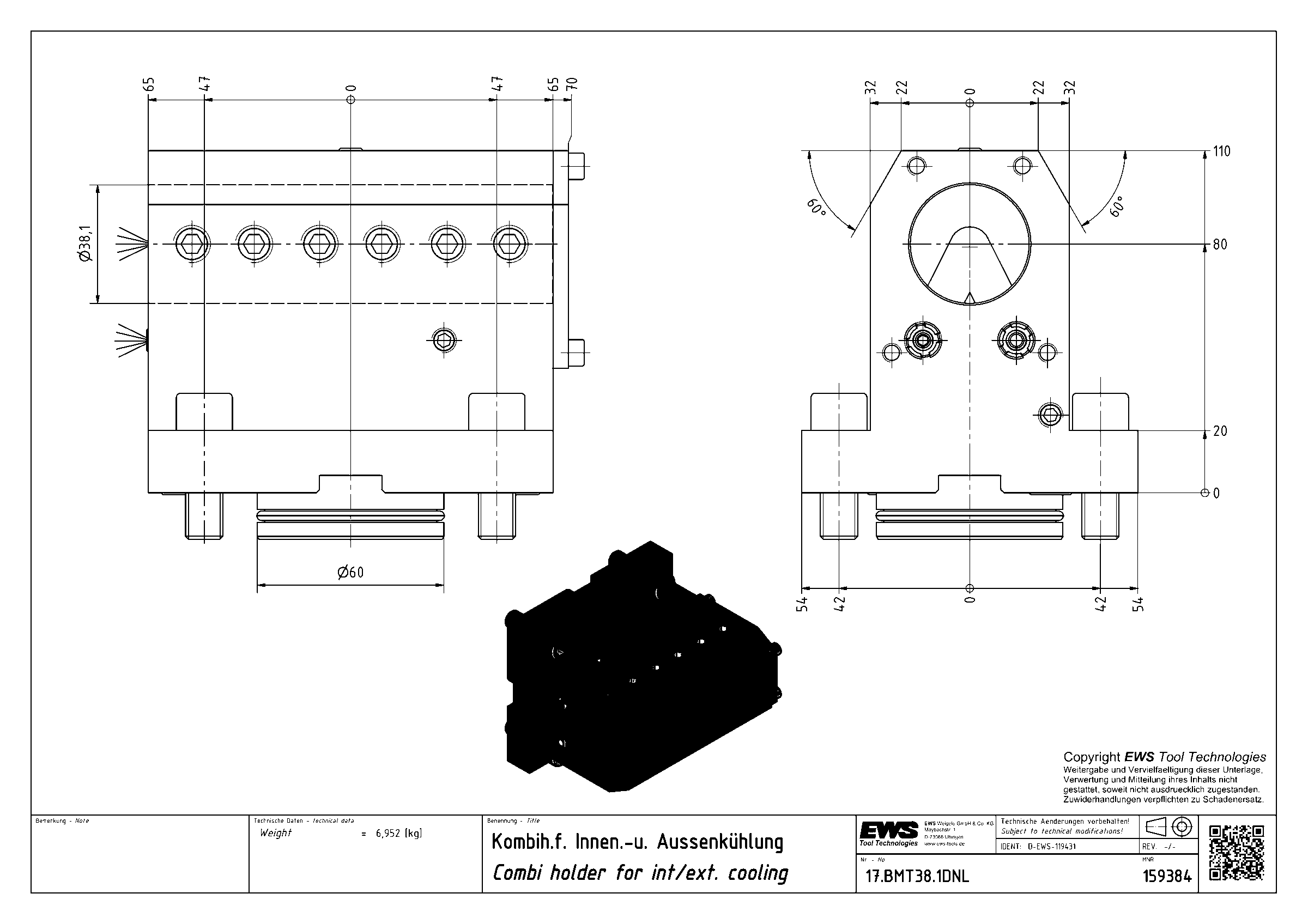

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMT38.1DNL, BMT, отверстие Ø38,1 мм (1 1/2")
EWS · Державки комбинированные с внутренним и наружным подводом СОЖ EWS, присоединение к станку BMT · арт. 17.BMT38.1DNL

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMT38.1DNL, BMT, отверстие Ø38,1 мм (1 1/2")

Система фиксации в гнездешпоночный паз BMT
Угол выхода90°
Код интерфейса станкаFLB084B6015
Код интерфейса инструментаZYL15002235
Исполнениенейтральное
Присоединение к станкуBMT60 DMG Mori
Присоединение инструментаборштанга Ø1 1/2"
Функциональная длина80 мм
Вылет LPR110 мм
Масса6,952 кг
Высота108 мм
Общая длина125 мм
Ширина130 мм
Заказной номер EWS159384
Радиальная ширина65 мм
Функциональная ширина65 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 17.BMT38.1DNL в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка комбинированная для внутреннего и наружного подвода СОЖ

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки комбинированные с внутренним и наружным подводом СОЖ EWS, присоединение к станку BMT — 150 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммВысота, ммОбщая длина, ммВ список
17.BMT38.1BMT65X72Z77BMT65борштанга Ø1 1/2"7210696110,9
17.BMT38.1BMT65X100Z77BMT65борштанга Ø1 1/2"10013196135,9
17.BMT38.1DBMT55X100BMT55борштанга Ø1 1/2"10013085134,6
17.BMT38.1DBMT65X72BMT65борштанга Ø1 1/2"7210096104,9
17.BMT38.1DBMT65X100BMT65борштанга Ø1 1/2"10012896132,9
17.BMT38.1DLB2000BMT60B Okumaборштанга Ø1 1/2"9012095135
17.BMT38.1DNLBMT60 DMG Moriборштанга Ø1 1/2"80110108125Текущая
17.BMT38.1NLBMT60 DMG Moriборштанга Ø1 1/2"80110108125
17.BMT38.1NZBMT40 DMG Moriборштанга Ø1 1/2"10012578137,1
17.BMT38.1QSM200BMT68 Mazakборштанга Ø1 1/2"9512384147
17.BMT40BIGX80BMT55 Bigliaборштанга Ø408011084115
17.BMT40BIGX100BMT55 Bigliaборштанга Ø4010013084135

Совместимость

Связанные позиции по данным производителя — 4 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 17.BMT38.1DNL.
