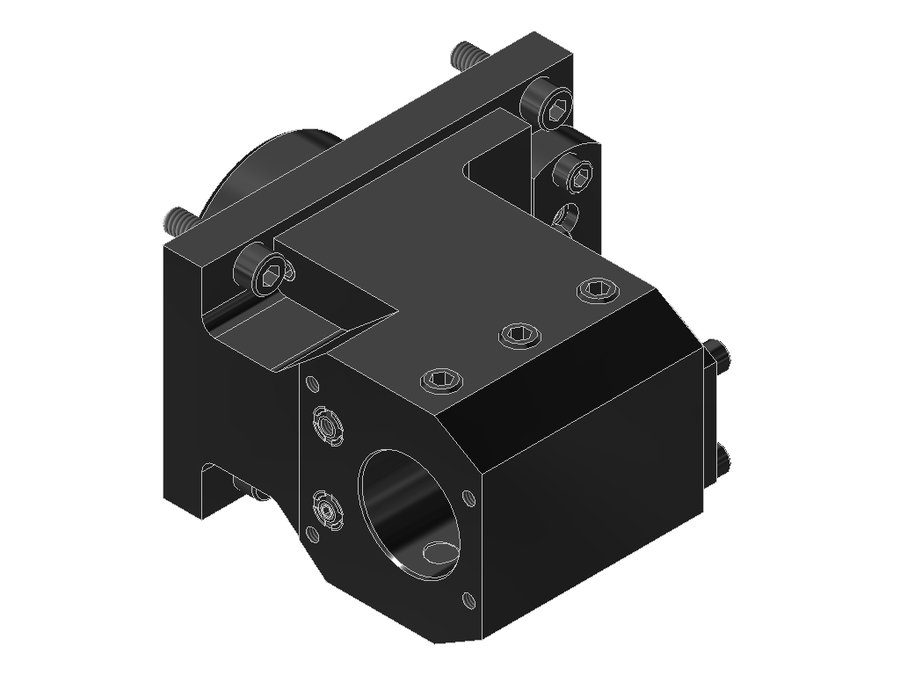

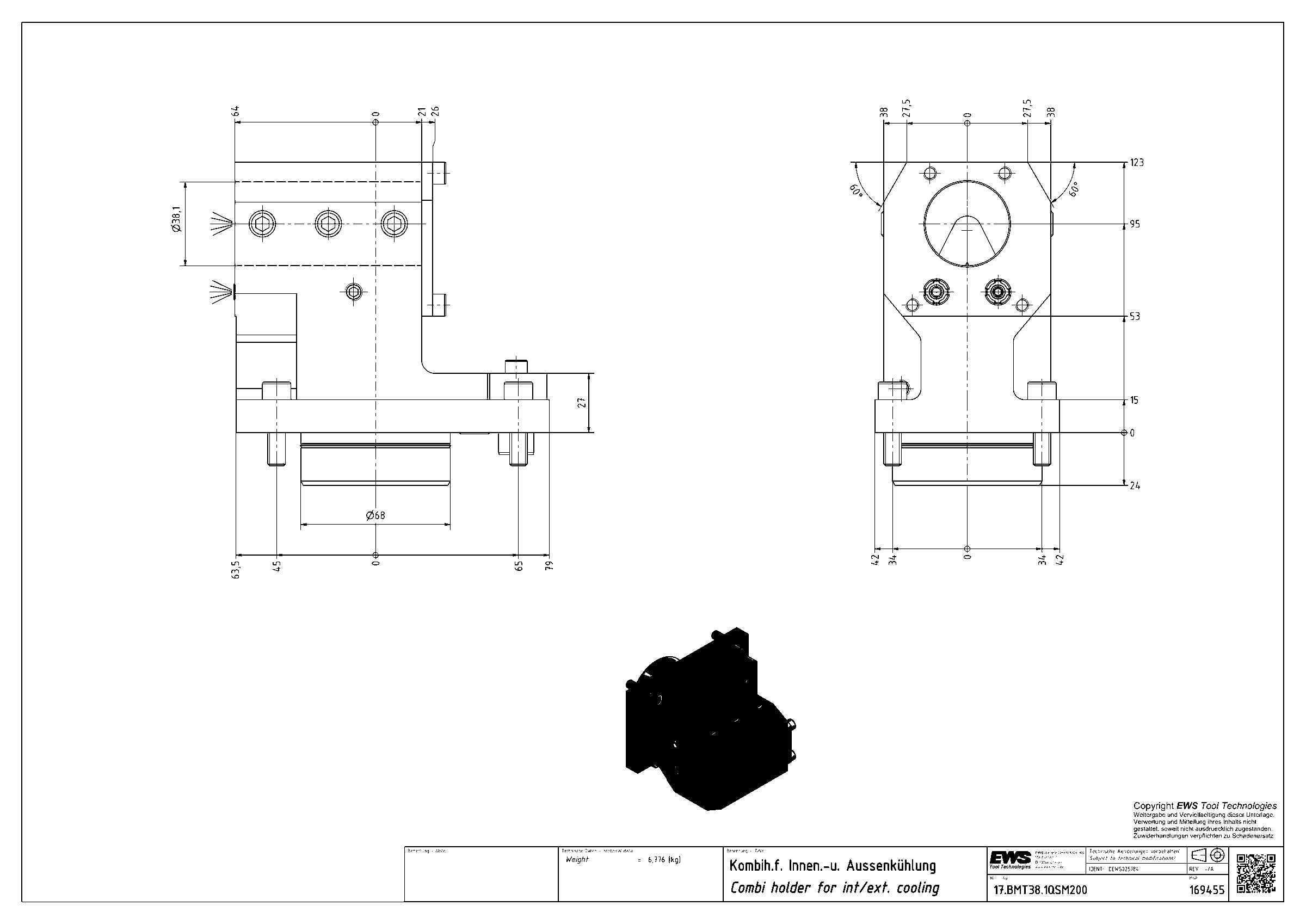

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMT38.1QSM200, BMT, отверстие Ø38,1 мм (1 1/2")
| Система фиксации в гнезде | шпоночный паз BMT (регулируемый) |
|---|---|
| Угол выхода | 90° |
| Код интерфейса станка | FLB068B6815 |
| Код интерфейса инструмента | ZYL15002235 |
| Исполнение | левое |
| Присоединение к станку | BMT68 Mazak |
| Присоединение инструмента | борштанга Ø1 1/2" |
| Функциональная длина | 95 мм |
| Вылет LPR | 123 мм |
| Масса | 6,776 кг |
| Высота | 84 мм |
| Общая длина | 147 мм |
| Ширина | 85 мм |
| Заказной номер EWS | 169455 |
| Радиальная ширина | 21 мм |
| Функциональная ширина | 64 мм |
