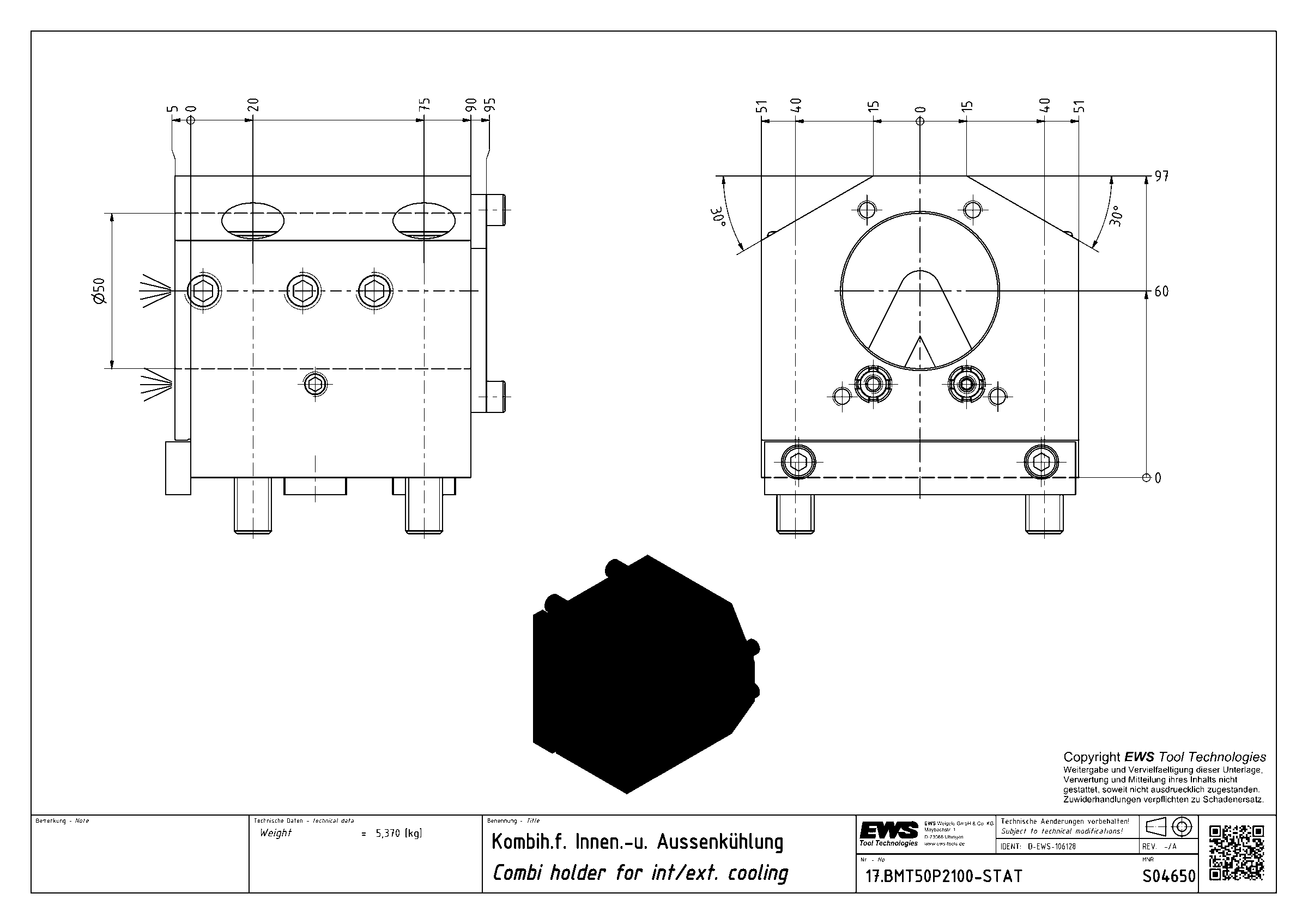

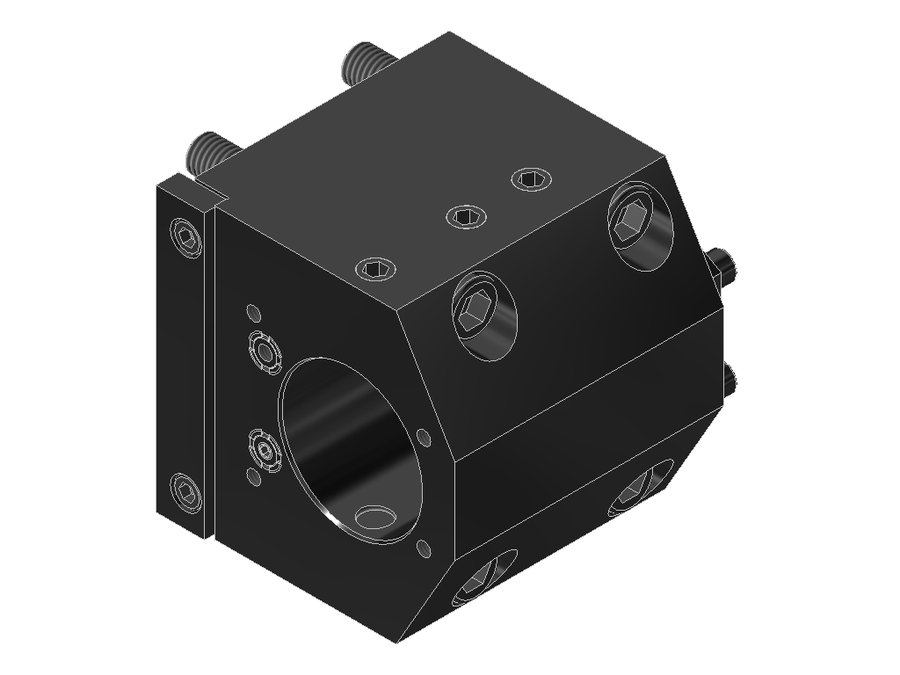

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMT50P2100-STAT, BMT, отверстие Ø50 мм
EWS · Державки комбинированные с внутренним и наружным подводом СОЖ EWS, присоединение к станку BMT · арт. 17.BMT50P2100-STAT

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMT50P2100-STAT, BMT, отверстие Ø50 мм

Система фиксации в гнездешпоночный паз BMT
Угол выхода90°
Код интерфейса станкаFLB080A0015
Код интерфейса инструментаZYL05002215
Исполнениелевое
Присоединение к станкуBMT55x80 DN Solutions
Присоединение инструментаборштанга Ø50
Функциональная длина60 мм
Вылет LPR97 мм
Масса5,37 кг
Высота102 мм
Общая длина102,5 мм
Ширина95 мм
Заказной номер EWSS04650
Радиальная ширина90 мм
Функциональная ширина5 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 17.BMT50P2100-STAT в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка комбинированная для внутреннего и наружного подвода СОЖ

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки комбинированные с внутренним и наружным подводом СОЖ EWS, присоединение к станку BMT — 150 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммВысота, ммОбщая длина, ммВ список
17.BMT50.8DNLBMT60 DMG Moriборштанга Ø2"80110108125
17.BMT50.8NLBMT60 DMG Moriборштанга Ø2"80110108125
17.BMT50BMT65X72Z77BMT65борштанга Ø507210696110,9
17.BMT50BMT65X100Z77BMT65борштанга Ø5010013896142,9
17.BMT50NLBMT60 DMG Moriборштанга Ø5080110108125
17.BMT50NT42X120BMT60 DMG Moriборштанга Ø50120150108165
17.BMT50P2100-STATBMT55x80 DN Solutionsборштанга Ø506097102102,5Текущая
17.BMT50QSM350BMT80 Mazakборштанга Ø5012015598182
17.BMT60BMT75Z60X110BMT75борштанга Ø60110155112160
17.BMT60BMT75Z77X90BMT75борштанга Ø6090134112138,9
17.BMT60BMT75Z107.5X60BMT75борштанга Ø6060110112113,9
17.BMT60NX4000BMT75 DMG Moriборштанга Ø6080132136150,5

Совместимость

Связанные позиции по данным производителя — 19 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 17.BMT50P2100-STAT.

Переходники16

  • 28.5006SВтулка переходная EWS 28.5006S, хвостовик Ø50, отверстие Ø6 мм
  • 28.5008SВтулка переходная EWS 28.5008S, хвостовик Ø50, отверстие Ø8 мм
  • 28.5010SВтулка переходная EWS 28.5010S, хвостовик Ø50, отверстие Ø10 мм
  • 28.5010SIKВтулка переходная EWS 28.5010SIK, хвостовик Ø50, отверстие Ø10 мм
  • 28.5012SВтулка переходная EWS 28.5012S, хвостовик Ø50, отверстие Ø12 мм
  • 28.5012SIKВтулка переходная EWS 28.5012SIK, хвостовик Ø50, отверстие Ø12 мм
  • 28.5016SВтулка переходная EWS 28.5016S, хвостовик Ø50, отверстие Ø16 мм
  • 28.5016SIKВтулка переходная EWS 28.5016SIK, хвостовик Ø50, отверстие Ø16 мм
  • 28.5020SВтулка переходная EWS 28.5020S, хвостовик Ø50, отверстие Ø20 мм
  • 28.5020SIKВтулка переходная EWS 28.5020SIK, хвостовик Ø50, отверстие Ø20 мм
  • 28.5025SВтулка переходная EWS 28.5025S, хвостовик Ø50, отверстие Ø25 мм
  • 28.5025SIKВтулка переходная EWS 28.5025SIK, хвостовик Ø50, отверстие Ø25 мм
  • 28.5032SВтулка переходная EWS 28.5032S, хвостовик Ø50, отверстие Ø32 мм
  • 28.5032SIKВтулка переходная EWS 28.5032SIK, хвостовик Ø50, отверстие Ø32 мм
  • 28.5040SВтулка переходная EWS 28.5040S, хвостовик Ø50, отверстие Ø40 мм
  • 28.5040SIKВтулка переходная EWS 28.5040SIK, хвостовик Ø50, отверстие Ø40 мм

Принадлежности и оснастка для настройки инструмента2

  • MW-BMT-P2000Приспособление монтажное EWS MW-BMT-P2000
  • UMB100Приспособление монтажное EWS UMB100

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx

Документы по позиции

Для этой позиции документы пока не привязаны.
