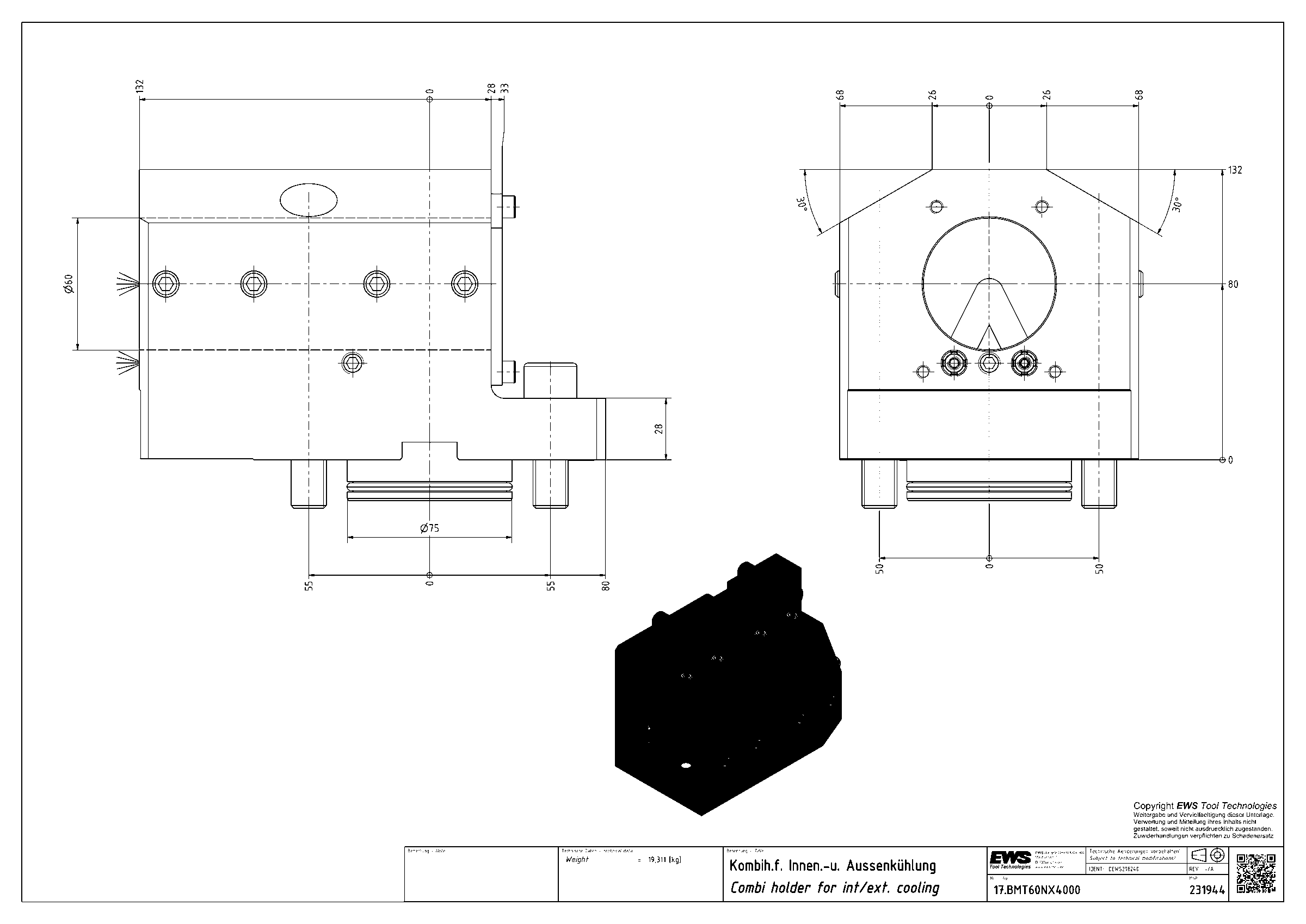

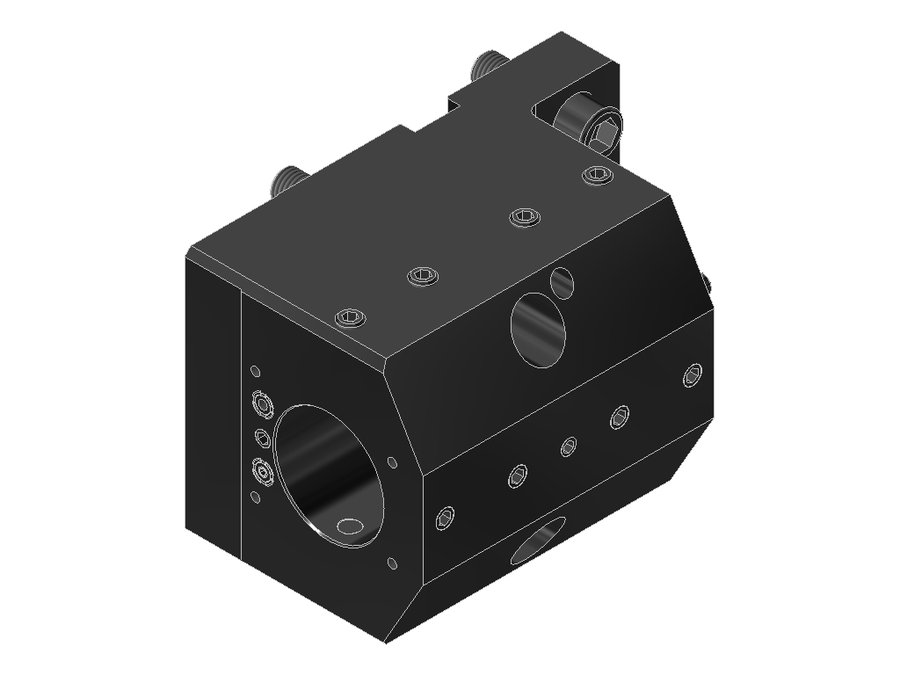

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMT60NX4000, BMT, отверстие Ø60 мм
EWS · Державки комбинированные с внутренним и наружным подводом СОЖ EWS, присоединение к станку BMT · арт. 17.BMT60NX4000

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMT60NX4000, BMT, отверстие Ø60 мм

Система фиксации в гнездешпоночный паз BMT
Угол выхода90°
Код интерфейса станкаFLB100B7515
Код интерфейса инструментаZYL06002215
Исполнениелевое
Присоединение к станкуBMT75 DMG Mori
Присоединение инструментаборштанга Ø60
Функциональная длина80 мм
Вылет LPR132 мм
Масса19,311 кг
Высота136 мм
Общая длина150,5 мм
Ширина160 мм
Заказной номер EWS231944
Радиальная ширина28 мм
Функциональная ширина132 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 17.BMT60NX4000 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка комбинированная для внутреннего и наружного подвода СОЖ

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки комбинированные с внутренним и наружным подводом СОЖ EWS, присоединение к станку BMT — 150 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммВысота, ммОбщая длина, ммВ список
17.BMT50NT42X120BMT60 DMG Moriборштанга Ø50120150108165
17.BMT50P2100-STATBMT55x80 DN Solutionsборштанга Ø506097102102,5
17.BMT50QSM350BMT80 Mazakборштанга Ø5012015598182
17.BMT60BMT75Z60X110BMT75борштанга Ø60110155112160
17.BMT60BMT75Z77X90BMT75борштанга Ø6090134112138,9
17.BMT60BMT75Z107.5X60BMT75борштанга Ø6060110112113,9
17.BMT60NX4000BMT75 DMG Moriборштанга Ø6080132136150,5Текущая
17.BMT60P700BMT85борштанга Ø6085142130146,6
17.BMT63.5BMT75Z60X110BMT75борштанга Ø2 1/2"110155112161,6
17.BMT80P700BMT85борштанга Ø8085142130146,7
17.BMTC4DBMT55ÜKX100BMT55PSC 4010012485128,6
17.BMTC4DBMT55X100BMT55PSC 4010012485128,6

Совместимость

Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 17.BMT60NX4000.

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
