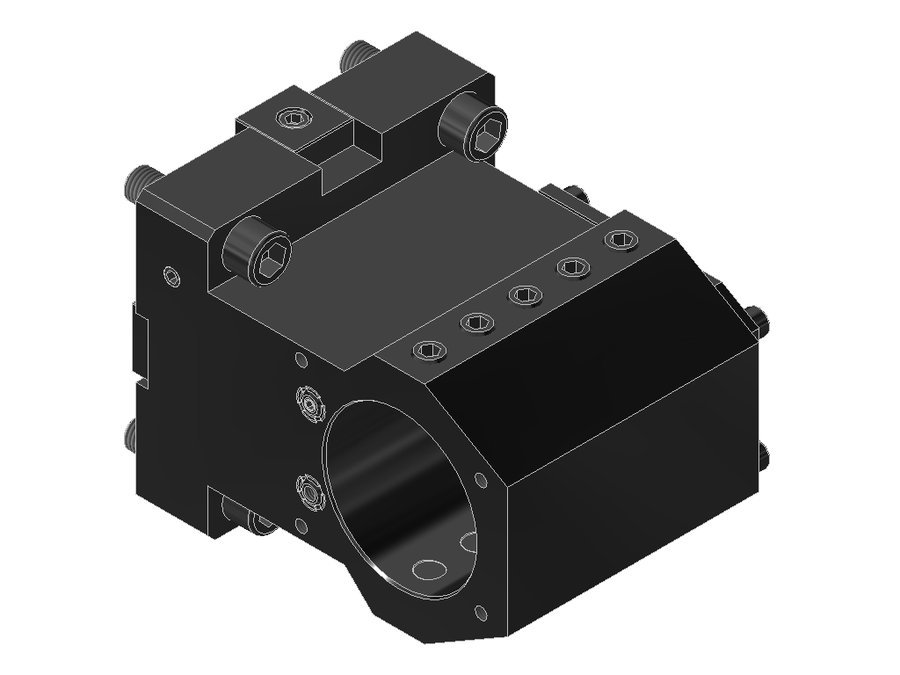

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMT63.5BMT75Z60X110, BMT, отверстие Ø63,5 мм (2 1/2")
EWS · Державки комбинированные с внутренним и наружным подводом СОЖ EWS, присоединение к станку BMT · арт. 17.BMT63.5BMT75Z60X110

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMT63.5BMT75Z60X110, BMT, отверстие Ø63,5 мм (2 1/2")

Система фиксации в гнездешпоночный паз BMT
Угол выхода90°
Код интерфейса станкаFLB090A7515
Код интерфейса инструментаZYL25002235
Исполнениелевое
Присоединение к станкуBMT75
Присоединение инструментаборштанга Ø2 1/2"
Функциональная длина110 мм
Вылет LPR155 мм
Масса8,59 кг
Высота112 мм
Общая длина161,6 мм
Ширина105 мм
Заказной номер EWSS03551
Радиальная ширина45 мм
Функциональная ширина60 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 17.BMT63.5BMT75Z60X110 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка комбинированная для внутреннего и наружного подвода СОЖ

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки комбинированные с внутренним и наружным подводом СОЖ EWS, присоединение к станку BMT — 150 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммВысота, ммОбщая длина, ммВ список
17.BMT50QSM350BMT80 Mazakборштанга Ø5012015598182
17.BMT60BMT75Z60X110BMT75борштанга Ø60110155112160
17.BMT60BMT75Z77X90BMT75борштанга Ø6090134112138,9
17.BMT60BMT75Z107.5X60BMT75борштанга Ø6060110112113,9
17.BMT60NX4000BMT75 DMG Moriборштанга Ø6080132136150,5
17.BMT60P700BMT85борштанга Ø6085142130146,6
17.BMT63.5BMT75Z60X110BMT75борштанга Ø2 1/2"110155112161,6Текущая
17.BMT80P700BMT85борштанга Ø8085142130146,7
17.BMTC4DBMT55ÜKX100BMT55PSC 4010012485128,6
17.BMTC4DBMT55X100BMT55PSC 4010012485128,6
17.BMTC4DBMT65ÜKX100BMT65PSC 4010012495128,9
17.BMTC4DBMT65X100BMT65PSC 4010012495128,9

Совместимость

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 17.BMT63.5BMT75Z60X110.

Принадлежности и оснастка для настройки инструмента2

  • MW-BMT-V550Приспособление монтажное EWS MW-BMT-V550
  • UMB100Приспособление монтажное EWS UMB100

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx

Документы по позиции

Для этой позиции документы пока не привязаны.
