EWS · Державки комбинированные с внутренним и наружным подводом СОЖ EWS для BMT · арт. 17.BMT80P700

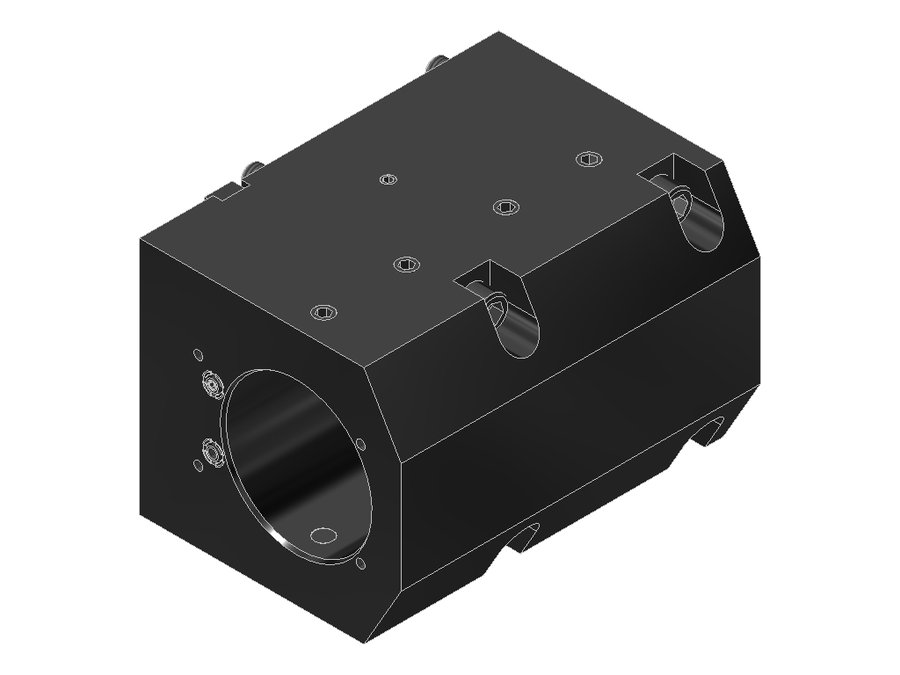

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMT80P700, BMT, отверстие Ø80 мм
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Угол выхода | 90° |
| Код интерфейса станка | FLB100A8515 |
| Код интерфейса инструмента | ZYL08002215 |
| Исполнение | левое |
| Присоединение к станку | BMT85 |
| Присоединение инструмента | Ø 80.0 (boring bar) |
| Функциональная длина | 85 мм |
| Вылет LPR | 142 мм |
| Масса | 21,239 кг |
| Высота | 130 мм |
| Общая длина | 146,7 мм |
| Ширина | 195 мм |
| Заказной номер EWS | 161984 |
| Радиальная ширина | 70 мм |
| Функциональная ширина | 125 мм |
Другие типоразмеры серии
Державки комбинированные с внутренним и наружным подводом СОЖ EWS для BMT — 150 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Высота, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 17.BMT60BMT75Z60X110 | BMT75 | Ø 60.0 (boring bar) | 110 | 155 | 112 | 160 | |
| 17.BMT60BMT75Z77X90 | BMT75 | Ø 60.0 (boring bar) | 90 | 134 | 112 | 138,9 | |
| 17.BMT60BMT75Z107.5X60 | BMT75 | Ø 60.0 (boring bar) | 60 | 110 | 112 | 113,9 | |
| 17.BMT60NX4000 | BMT75 DMG Mori | Ø 60.0 (boring bar) | 80 | 132 | 136 | 150,5 | |
| 17.BMT60P700 | BMT85 | Ø 60.0 (boring bar) | 85 | 142 | 130 | 146,6 | |
| 17.BMT63.5BMT75Z60X110 | BMT75 | Boring bar Ø 2 1/2" | 110 | 155 | 112 | 161,6 | |
| 17.BMT80P700 | BMT85 | Ø 80.0 (boring bar) | 85 | 142 | 130 | 146,7 | Текущая |
| 17.BMTC4DBMT55ÜKX100 | BMT55 | PSC 40 | 100 | 124 | 85 | 128,6 | |
| 17.BMTC4DBMT55X100 | BMT55 | PSC 40 | 100 | 124 | 85 | 128,6 | |
| 17.BMTC4DBMT65ÜKX100 | BMT65 | PSC 40 | 100 | 124 | 95 | 128,9 | |
| 17.BMTC4DBMT65X100 | BMT65 | PSC 40 | 100 | 124 | 95 | 128,9 | |
| 17.BMTC4DNZÜKX100 | BMT40 DMG Mori | PSC 40 | 100 | 124 | 78 | 136,1 |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 17.BMT80P700.
Принадлежности и оснастка для настройки инструмента2
- MW-BMT-P700Приспособление монтажное EWS MW-BMT-P700, MW-BMT-P700
- UMB100Приспособление монтажное EWS UMB100, UMB100
Ключи и отвёртки1
- AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
