EWS · Державки комбинированные с внутренним и наружным подводом СОЖ EWS для BMT · арт. 17.BMTC4DBMT55ÜKX100

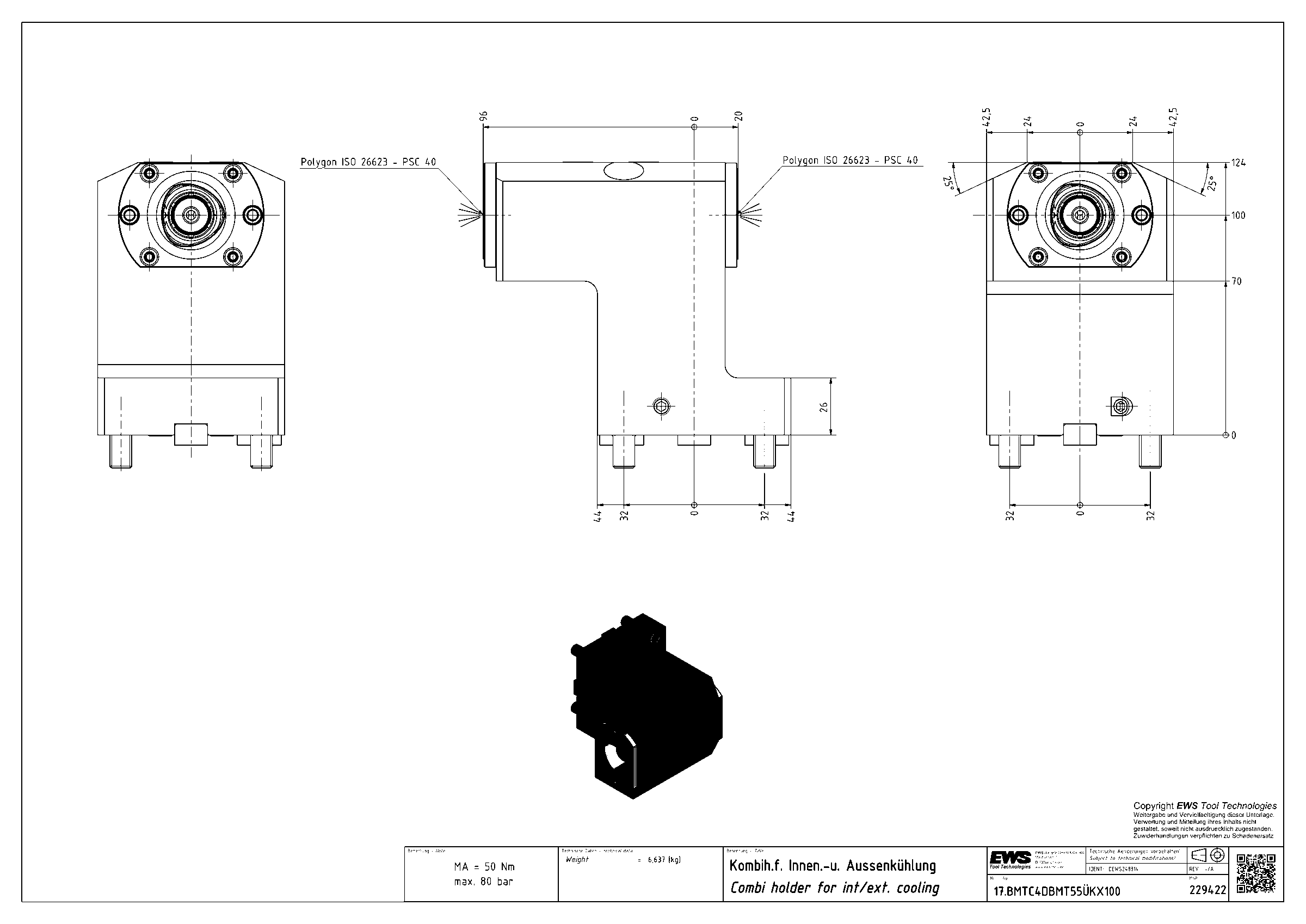

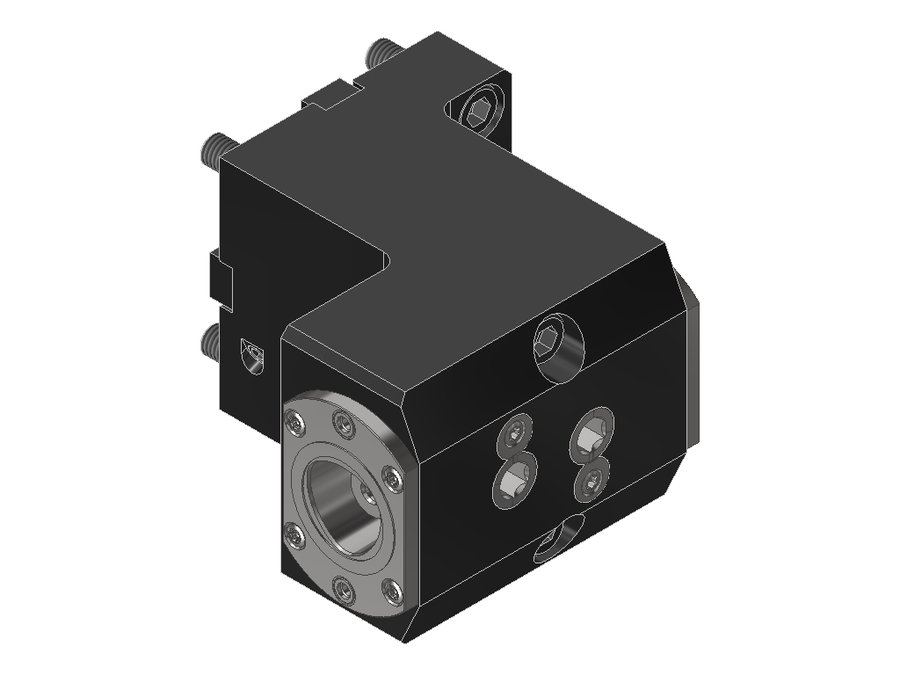

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMTC4DBMT55ÜKX100, BMT, полигональный хвостовик ISO 26623 (PSC 40)
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Угол выхода | 90° |
| Код интерфейса станка | FLB064A5515 |
| Код интерфейса инструмента | CCS04000195 |
| Исполнение | нейтральное |
| Присоединение к станку | BMT55 |
| Присоединение инструмента | PSC 40 |
| Функциональная длина | 100 мм |
| Вылет LPR | 124 мм |
| Масса | 6,637 кг |
| Высота | 85 мм |
| Общая длина | 128,6 мм |
| Ширина | 116 мм |
| Заказной номер EWS | 229422 |
| Функциональная ширина | 96 мм |
Другие типоразмеры серии
Державки комбинированные с внутренним и наружным подводом СОЖ EWS для BMT — 150 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Высота, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 17.BMT60BMT75Z77X90 | BMT75 | Ø 60.0 (boring bar) | 90 | 134 | 112 | 138,9 | |
| 17.BMT60BMT75Z107.5X60 | BMT75 | Ø 60.0 (boring bar) | 60 | 110 | 112 | 113,9 | |
| 17.BMT60NX4000 | BMT75 DMG Mori | Ø 60.0 (boring bar) | 80 | 132 | 136 | 150,5 | |
| 17.BMT60P700 | BMT85 | Ø 60.0 (boring bar) | 85 | 142 | 130 | 146,6 | |
| 17.BMT63.5BMT75Z60X110 | BMT75 | Boring bar Ø 2 1/2" | 110 | 155 | 112 | 161,6 | |
| 17.BMT80P700 | BMT85 | Ø 80.0 (boring bar) | 85 | 142 | 130 | 146,7 | |
| 17.BMTC4DBMT55ÜKX100 | BMT55 | PSC 40 | 100 | 124 | 85 | 128,6 | Текущая |
| 17.BMTC4DBMT55X100 | BMT55 | PSC 40 | 100 | 124 | 85 | 128,6 | |
| 17.BMTC4DBMT65ÜKX100 | BMT65 | PSC 40 | 100 | 124 | 95 | 128,9 | |
| 17.BMTC4DBMT65X100 | BMT65 | PSC 40 | 100 | 124 | 95 | 128,9 | |
| 17.BMTC4DNZÜKX100 | BMT40 DMG Mori | PSC 40 | 100 | 124 | 78 | 136,1 | |
| 17.BMTC4DNZX100 | BMT40 DMG Mori | PSC 40 | 100 | 124 | 78 | 136,1 |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 17.BMTC4DBMT55ÜKX100.
Принадлежности и оснастка для настройки инструмента3
- ABV-PSC40Приспособление съёмное EWS ABV-PSC40, PSC 40
- MW-BMT-P2000Приспособление монтажное EWS MW-BMT-P2000, MW-BMT-P2000
- UMB100Приспособление монтажное EWS UMB100, UMB100
Документы по позиции
Для этой позиции документы пока не привязаны.
