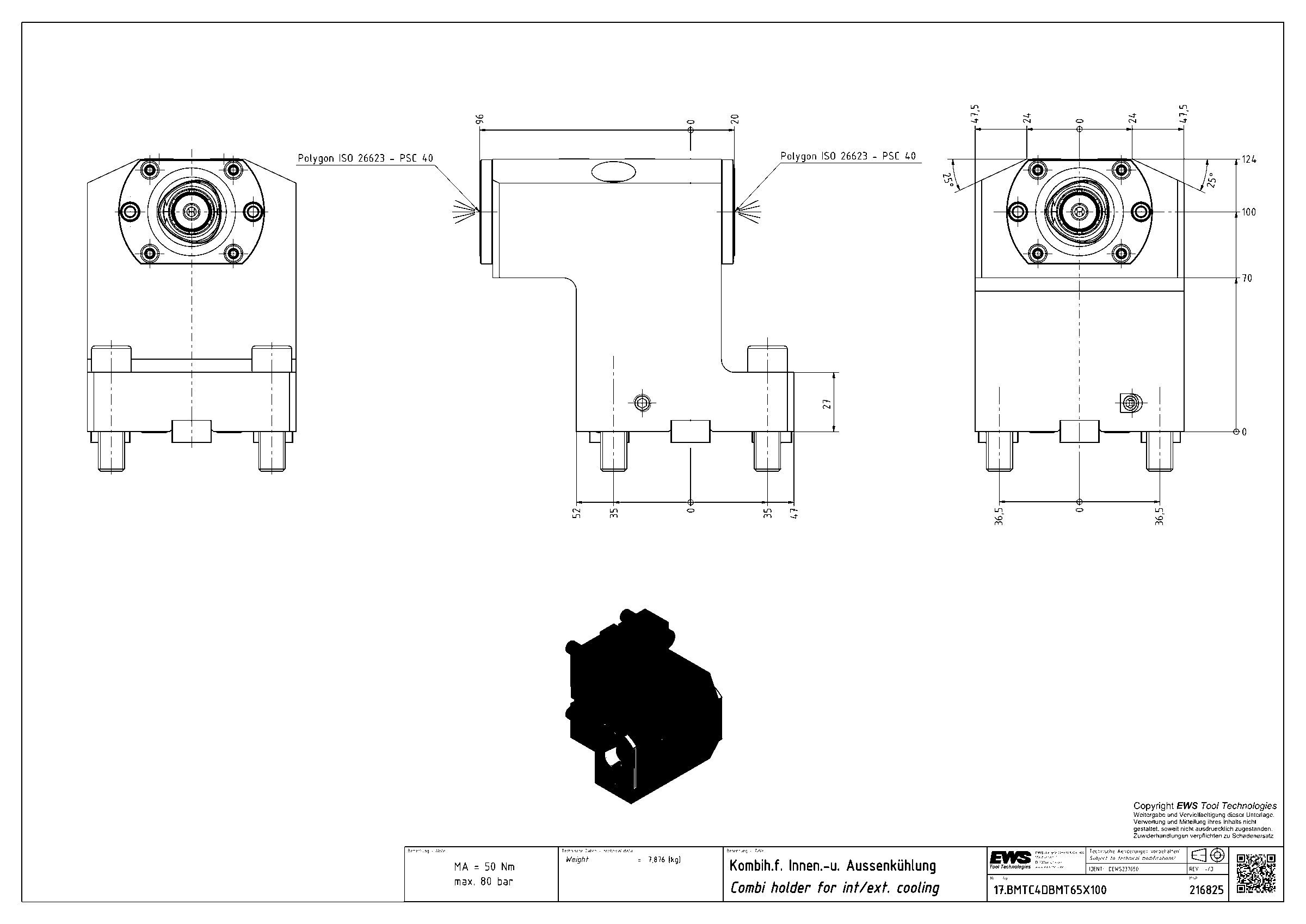

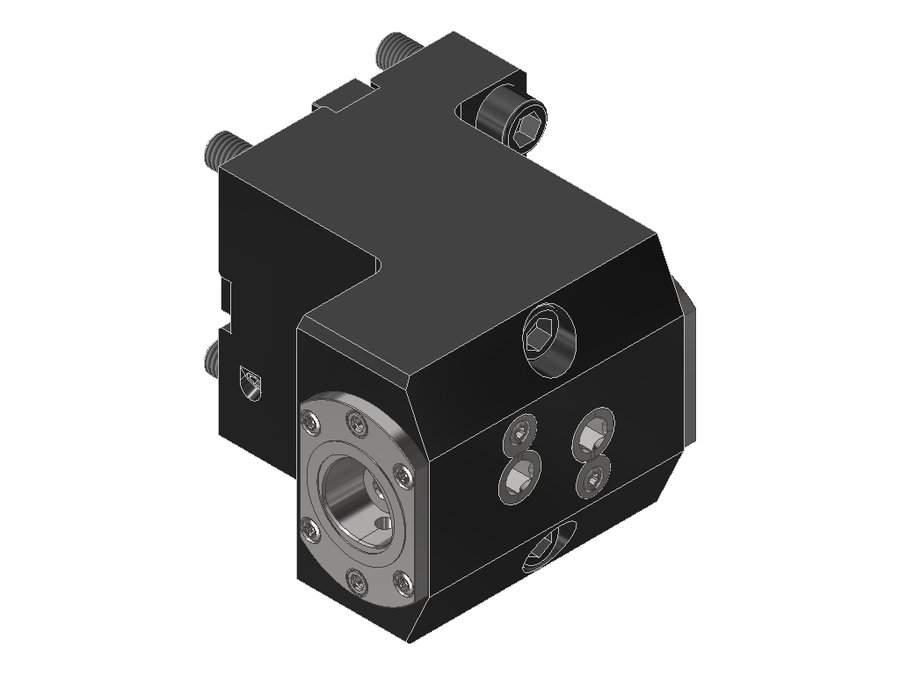

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMTC4DBMT65X100, BMT, полигональный хвостовик ISO 26623 (PSC 40)
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Угол выхода | 90° |
| Код интерфейса станка | FLB073A6515 |
| Код интерфейса инструмента | CCS04000195 |
| Исполнение | нейтральное |
| Присоединение к станку | BMT65 |
| Присоединение инструмента | PSC 40 |
| Функциональная длина | 100 мм |
| Вылет LPR | 124 мм |
| Масса | 7,876 кг |
| Высота | 95 мм |
| Общая длина | 128,9 мм |
| Ширина | 116 мм |
| Заказной номер EWS | 216825 |
| Функциональная ширина | 96 мм |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 17.BMTC4DBMT65X100 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Державка комбинированная для внутреннего и наружного подвода СОЖ
PSC — стандартизованный интерфейс
- Типоразмер PSC 40:
- Повторяемость ≤ 0,01 мм
- Момент затяжки 50 Н·м
- Усилие зажима 21 кН
- Стандартизованные адаптеры доступны по всему миру
- Интерфейс для приводного и статического инструмента
- Доступны сверхкороткие адаптеры без паза под захват
Другие типоразмеры серии
Державки комбинированные с внутренним и наружным подводом СОЖ EWS, присоединение к станку BMT — 150 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Высота, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 17.BMT60P700 | BMT85 | борштанга Ø60 | 85 | 142 | 130 | 146,6 | |
| 17.BMT63.5BMT75Z60X110 | BMT75 | борштанга Ø2 1/2" | 110 | 155 | 112 | 161,6 | |
| 17.BMT80P700 | BMT85 | борштанга Ø80 | 85 | 142 | 130 | 146,7 | |
| 17.BMTC4DBMT55ÜKX100 | BMT55 | PSC 40 | 100 | 124 | 85 | 128,6 | |
| 17.BMTC4DBMT55X100 | BMT55 | PSC 40 | 100 | 124 | 85 | 128,6 | |
| 17.BMTC4DBMT65ÜKX100 | BMT65 | PSC 40 | 100 | 124 | 95 | 128,9 | |
| 17.BMTC4DBMT65X100 | BMT65 | PSC 40 | 100 | 124 | 95 | 128,9 | Текущая |
| 17.BMTC4DNZÜKX100 | BMT40 DMG Mori | PSC 40 | 100 | 124 | 78 | 136,1 | |
| 17.BMTC4DNZX100 | BMT40 DMG Mori | PSC 40 | 100 | 124 | 78 | 136,1 | |
| 17.BMTC4DTW10 | BMT55C | PSC 40 | 75 | 99 | 80 | 104,4 | |
| 17.BMTC4DTW10ÜK | BMT55C | PSC 40 | 75 | 99 | 80 | 104,4 | |
| 17.BMTC5DNLX90 | BMT60 DMG Mori | PSC 50 | 90 | 122 | 108 | 137 |
Совместимость
Связанные позиции по данным производителя — 25 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 17.BMTC4DBMT65X100.
Инструмент статический22
- 19.C4C16HYDL42Державка для расточных борштанг EWS 19.C4C16HYDL42, полигональный хвостовик ISO 26623 (PSC 40C), длина 42 мм
- 27.C4C06WNL30Адаптер под цилиндрический хвостовик инструмента EWS 27.C4C06WNL30, полигональный хвостовик ISO 26623 (PSC 40C), длина 30 мм
- 27.C4C08WNL30Адаптер под цилиндрический хвостовик инструмента EWS 27.C4C08WNL30, полигональный хвостовик ISO 26623 (PSC 40C), Weldon / Whistle Notch Ø08
- 27.C4C10WNL34Адаптер под цилиндрический хвостовик инструмента EWS 27.C4C10WNL34, полигональный хвостовик ISO 26623 (PSC 40C), Weldon / Whistle Notch Ø10
- 27.C4C12.7L49SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.C4C12.7L49SHR, полигональный хвостовик ISO 26623 (PSC 40C), отверстие Ø12,7 мм (1/2")
- 27.C4C12.7WNL39Адаптер под цилиндрический хвостовик инструмента EWS 27.C4C12.7WNL39, полигональный хвостовик ISO 26623 (PSC 40C), Weldon / Whistle Notch Ø12,7 (1/2")
- 27.C4C12WNL39Адаптер под цилиндрический хвостовик инструмента EWS 27.C4C12WNL39, полигональный хвостовик ISO 26623 (PSC 40C), Weldon / Whistle Notch Ø12
- 27.C4C14WNL39Адаптер под цилиндрический хвостовик инструмента EWS 27.C4C14WNL39, полигональный хвостовик ISO 26623 (PSC 40C), Weldon / Whistle Notch Ø14
- 27.C4C15.88L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.C4C15.88L54SHR, полигональный хвостовик ISO 26623 (PSC 40C), отверстие Ø15,88 мм (5/8")
- 27.C4C15.88WNL43Адаптер под цилиндрический хвостовик инструмента EWS 27.C4C15.88WNL43, полигональный хвостовик ISO 26623 (PSC 40C), Weldon / Whistle Notch Ø15,88 (5/8")
- 27.C4C16WNL43Адаптер под цилиндрический хвостовик инструмента EWS 27.C4C16WNL43, полигональный хвостовик ISO 26623 (PSC 40C), Weldon / Whistle Notch Ø16
- 27.C4C18WNL43Адаптер под цилиндрический хвостовик инструмента EWS 27.C4C18WNL43, полигональный хвостовик ISO 26623 (PSC 40C), Weldon / Whistle Notch Ø18
- 27.C4C19.05L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.C4C19.05L54SHR, полигональный хвостовик ISO 26623 (PSC 40C), отверстие Ø19,05 мм (3/4")
- 27.C4C19.05WNL45Адаптер под цилиндрический хвостовик инструмента EWS 27.C4C19.05WNL45, полигональный хвостовик ISO 26623 (PSC 40C), Weldon / Whistle Notch Ø19,05 (3/4")
- 27.C4C20WNL45Адаптер под цилиндрический хвостовик инструмента EWS 27.C4C20WNL45, полигональный хвостовик ISO 26623 (PSC 40C), Weldon / Whistle Notch Ø20
- 27.C4C25WNL60Адаптер под цилиндрический хвостовик инструмента EWS 27.C4C25WNL60, полигональный хвостовик ISO 26623 (PSC 40C), Weldon / Whistle Notch Ø25
- 31.C4C20L32Державка цанговая EWS 31.C4C20L32, полигональный хвостовик ISO 26623 (PSC 40C), под цанги ER20 (d 2–13 мм, ступень 1,0 мм)
- 31.C4C25L32Державка цанговая EWS 31.C4C25L32, полигональный хвостовик ISO 26623 (PSC 40C), под цанги ER25 (d 2–16 мм, ступень 1,0 мм)
- 31.C4C32L52Державка цанговая EWS 31.C4C32L52, полигональный хвостовик ISO 26623 (PSC 40C), под цанги ER32 (d 3–20 мм, ступень 1,0 мм)
- 42.C4C16L10Оправка фрезерная осевая EWS 42.C4C16L10, полигональный хвостовик ISO 26623 (PSC 40C), длина 10 мм
- 42.C4C22L12Оправка фрезерная осевая EWS 42.C4C22L12, полигональный хвостовик ISO 26623 (PSC 40C), длина 12 мм
- 42.C4C27L14Оправка фрезерная осевая EWS 42.C4C27L14, полигональный хвостовик ISO 26623 (PSC 40C), длина 14 мм
Принадлежности и оснастка для настройки инструмента3
- ABV-PSC40Приспособление съёмное EWS ABV-PSC40, PSC 40
- MW-BMT-SKT250Приспособление монтажное EWS MW-BMT-SKT250
- UMB100Приспособление монтажное EWS UMB100
