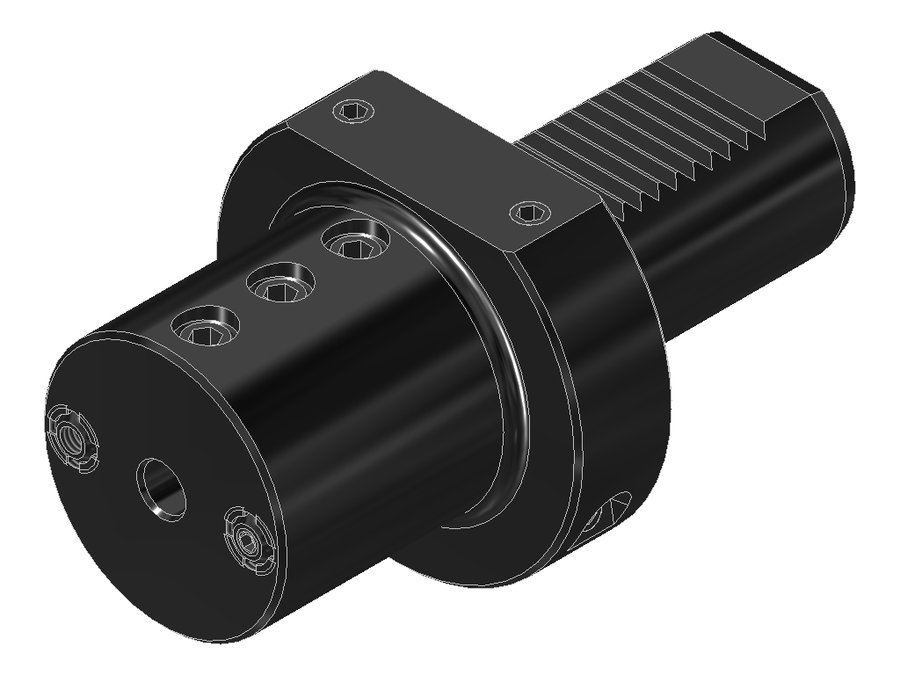

Адаптер для инструмента EWS 19.4010, хвостовик Ø40, отверстие Ø10 мм
EWS · Адаптеры для инструмента EWS, присоединение к станку VDI · арт. 19.4010

Адаптер для инструмента EWS 19.4010, хвостовик Ø40, отверстие Ø10 мм

Угол выхода0°
Диаметр корпуса55 мм
Код интерфейса станкаZYV04000115
Код интерфейса инструментаZYL01002215
Диаметр буртика83 мм
Диаметр хвостовика40 мм
Исполнениенейтральное
Присоединение к станкуVDI40
Присоединение инструментаборштанга Ø10
Функциональная длина14 мм
Вылет LPR75 мм
Масса2,176 кг
Общая длина138 мм
Заказной номер EWS135661

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 19.4010 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка для борштанг

Универсальное применение

С регулируемым упором по длине в хвостовике и боковым клапанным винтом для управления внутренним и наружным подводом СОЖ.

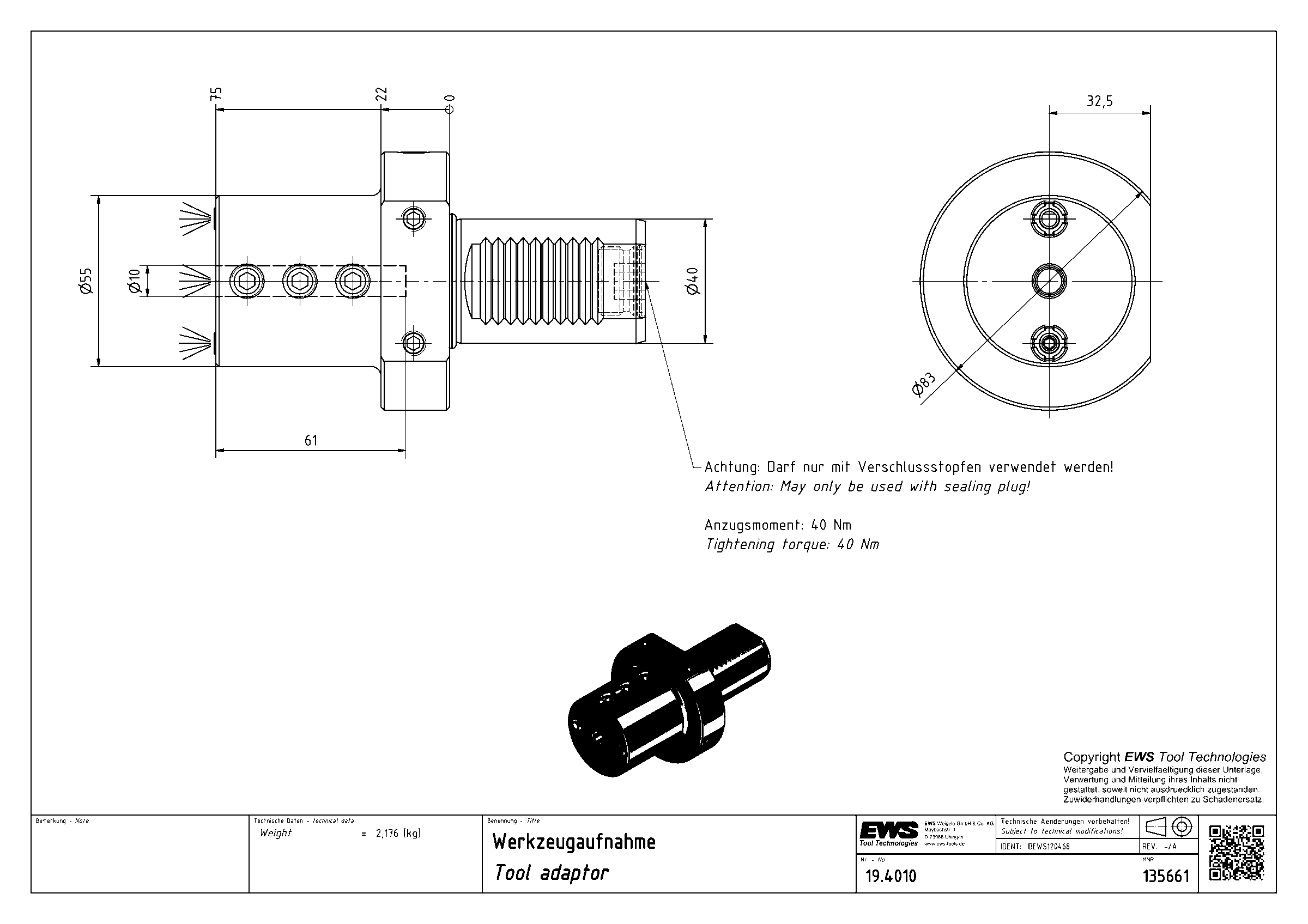

Примечание: на револьверных головках с приводным инструментом использовать только с заглушками на конце хвостовика.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Адаптеры для инструмента EWS, присоединение к станку VDI — 120 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммДиаметр хвостовика, ммВ список
19.3032LCTXRLTFRZ0VDI30борштанга Ø3210012518030
19.3032LCTXRLZ0VDI30борштанга Ø3210012518030
19.3032LE365RLVDI30борштанга Ø3212029034530
19.3032LE365RLA35VDI30борштанга Ø3212014520030
19.3032LT10VDI30борштанга Ø3210012518030
19.3032TNC65VDI30борштанга Ø32709214730
19.4010VDI40борштанга Ø10147513840Текущая
19.4012VDI40борштанга Ø12147513840
19.4016VDI40борштанга Ø16147513840
19.4020VDI40борштанга Ø20147513840
19.4025VDI40борштанга Ø25147513840
19.4031.75VDI40борштанга Ø1 1/4"147513840

Совместимость

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 19.4010.

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI40Приспособление монтажное EWS MW-VDI40
  • UMB100Приспособление монтажное EWS UMB100

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
