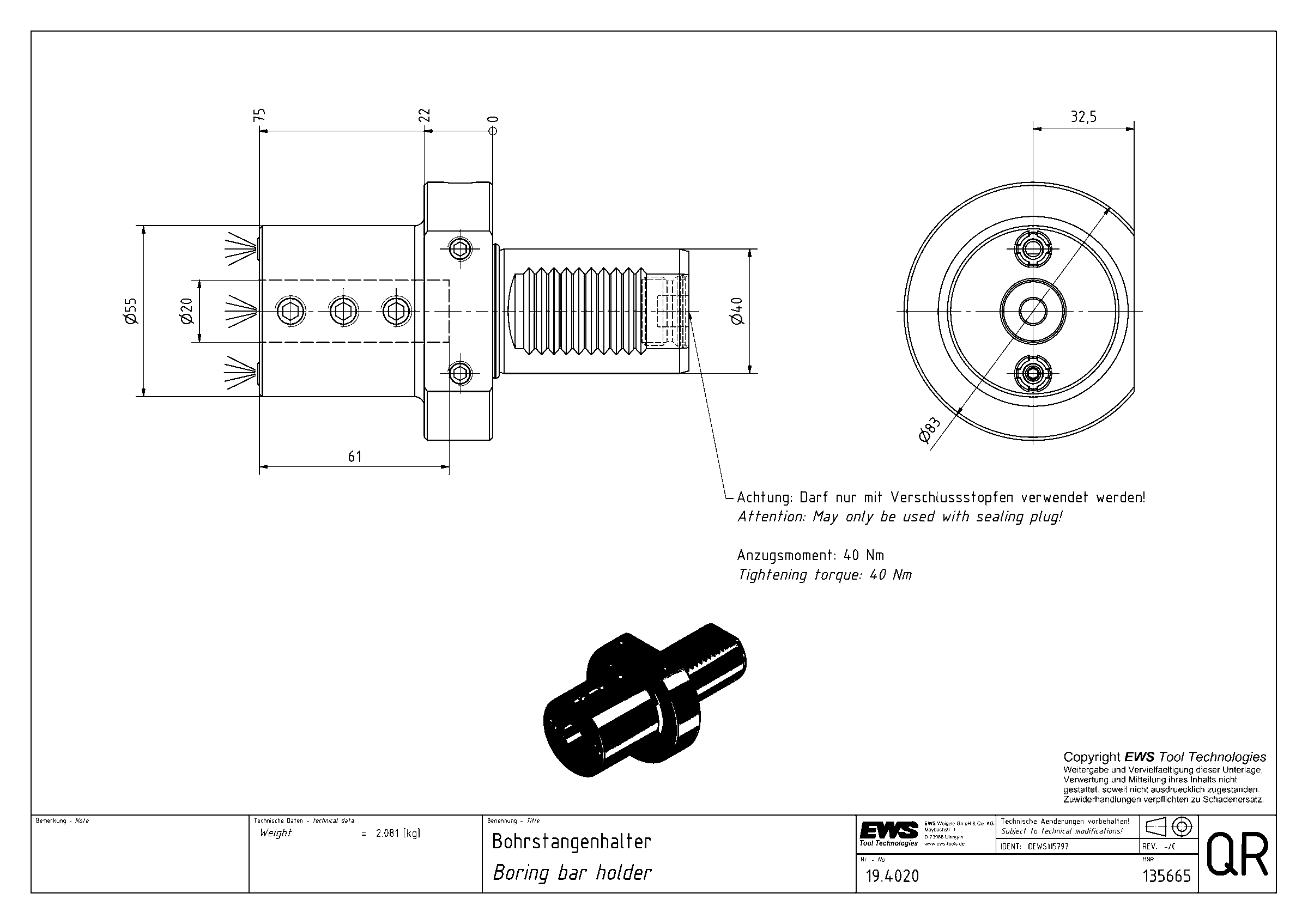

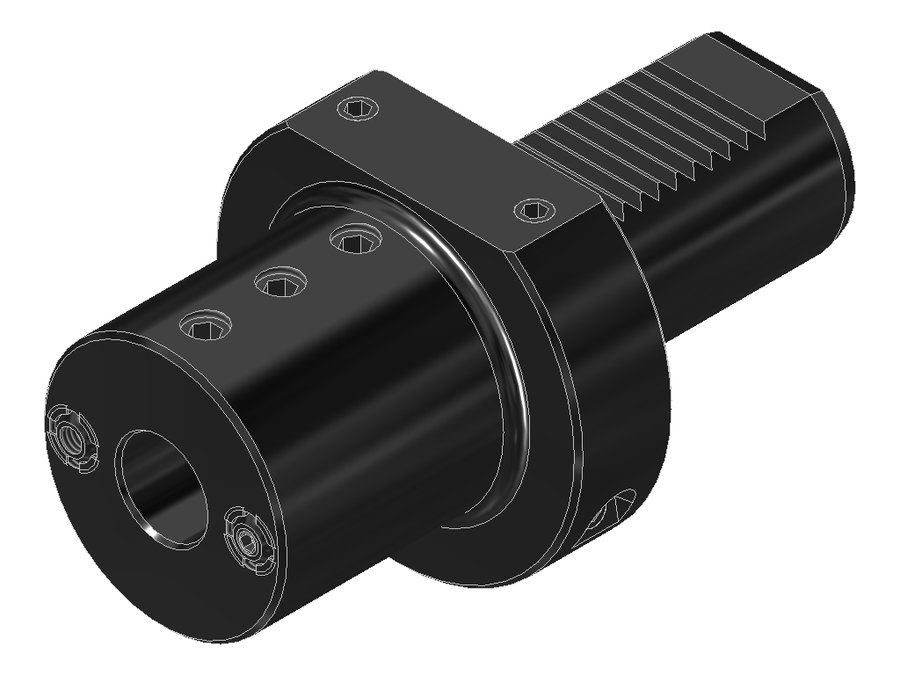

Адаптер для инструмента EWS 19.4020, хвостовик Ø40, отверстие Ø20 мм
EWS · Адаптеры для инструмента EWS, присоединение к станку VDI · арт. 19.4020

Адаптер для инструмента EWS 19.4020, хвостовик Ø40, отверстие Ø20 мм

Угол выхода0°
Диаметр корпуса55 мм
Код интерфейса станкаZYV04000115
Код интерфейса инструментаZYL02002215
Диаметр буртика83 мм
Диаметр хвостовика40 мм
Исполнениенейтральное
Присоединение к станкуVDI40
Присоединение инструментаборштанга Ø20
Функциональная длина14 мм
Вылет LPR75 мм
Масса2,085 кг
Общая длина138 мм
Заказной номер EWS135665

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 19.4020 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка для борштанг

Универсальное применение

С регулируемым упором по длине в хвостовике и боковым клапанным винтом для управления внутренним и наружным подводом СОЖ.

Примечание: на револьверных головках с приводным инструментом использовать только с заглушками на конце хвостовика.
