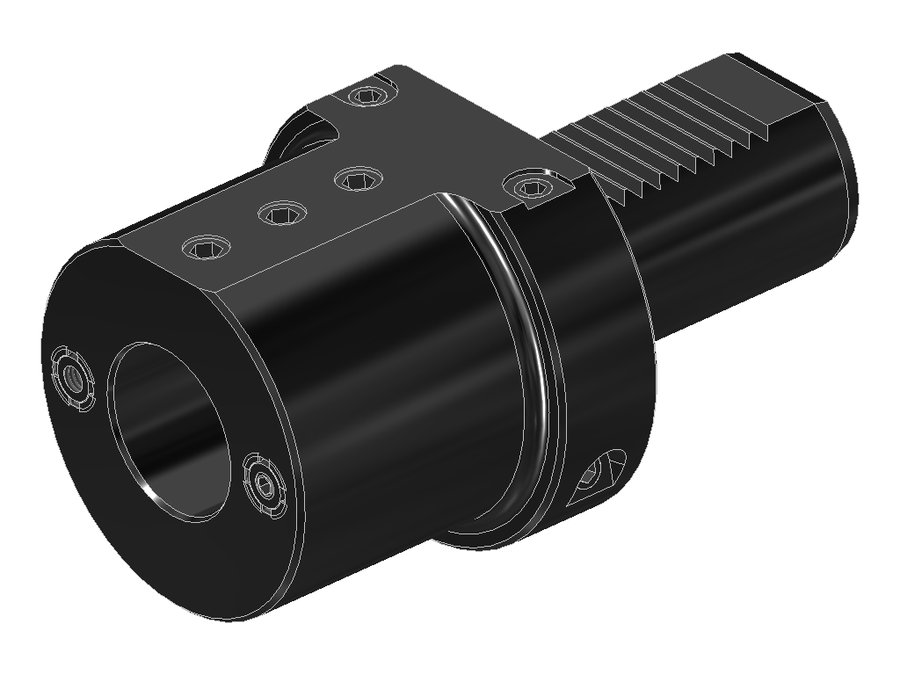

Адаптер для инструмента EWS 19.4031.75, хвостовик Ø40, отверстие Ø31,75 мм (1 1/4")
EWS · Адаптеры для инструмента EWS, присоединение к станку VDI · арт. 19.4031.75

Адаптер для инструмента EWS 19.4031.75, хвостовик Ø40, отверстие Ø31,75 мм (1 1/4")

Угол выхода0°
Диаметр корпуса70 мм
Код интерфейса станкаZYV04000115
Код интерфейса инструментаZYL12502235
Диаметр буртика83 мм
Диаметр хвостовика40 мм
Исполнениенейтральное
Присоединение к станкуVDI40
Присоединение инструментаборштанга Ø1 1/4"
Функциональная длина14 мм
Вылет LPR75 мм
Масса2,454 кг
Общая длина138 мм
Заказной номер EWS137404

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 19.4031.75 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка для борштанг

Универсальное применение

С регулируемым упором по длине в хвостовике и боковым клапанным винтом для управления внутренним и наружным подводом СОЖ.

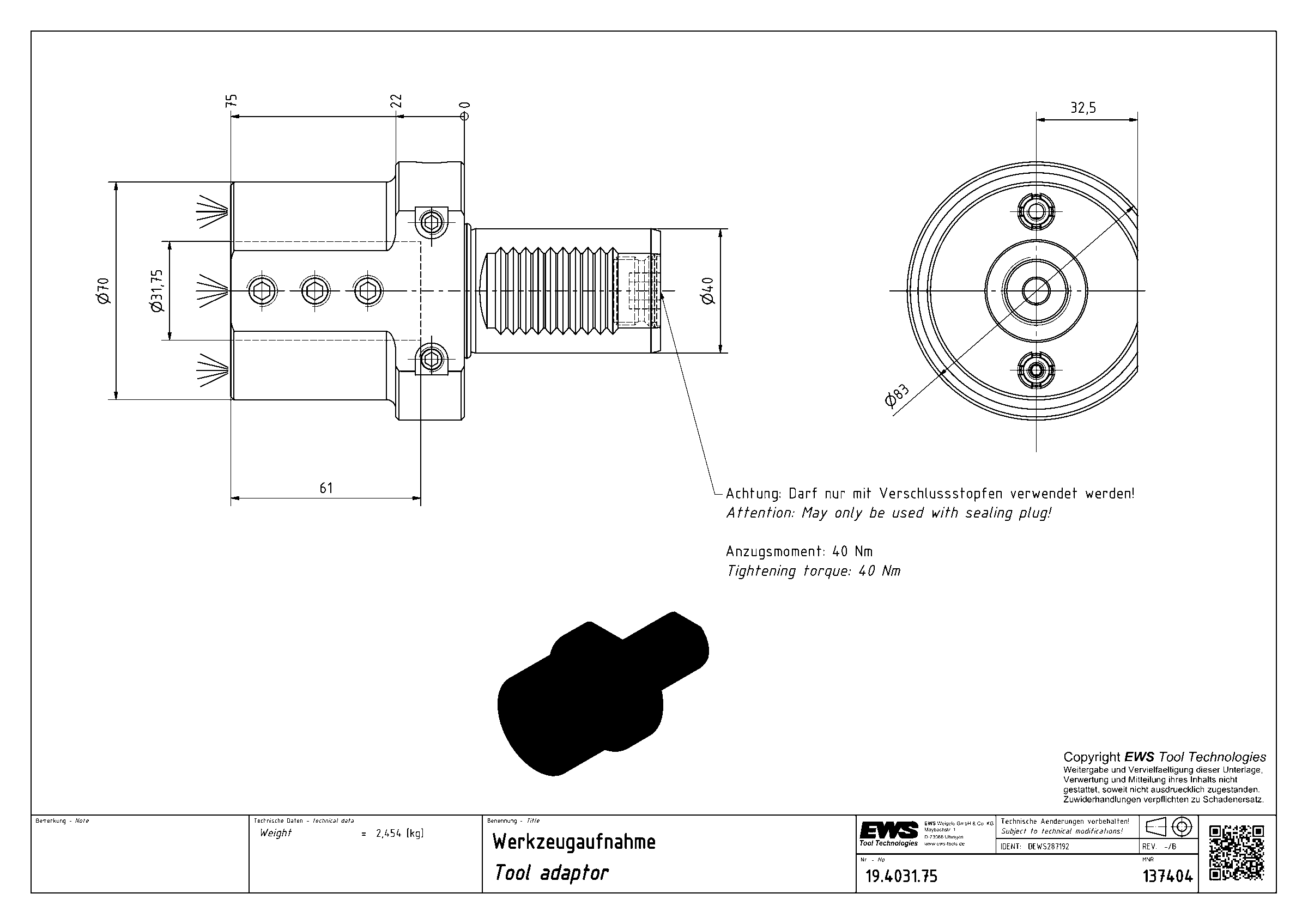

Примечание: на револьверных головках с приводным инструментом использовать только с заглушками на конце хвостовика.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Адаптеры для инструмента EWS, присоединение к станку VDI — 120 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммДиаметр хвостовика, ммВ список
19.3032TNC65VDI30борштанга Ø32709214730
19.4010VDI40борштанга Ø10147513840
19.4012VDI40борштанга Ø12147513840
19.4016VDI40борштанга Ø16147513840
19.4020VDI40борштанга Ø20147513840
19.4025VDI40борштанга Ø25147513840
19.4031.75VDI40борштанга Ø1 1/4"147513840Текущая
19.4032VDI40борштанга Ø32147513840
19.4032LT15RLVDI40борштанга Ø3210513519840
19.4040VDI40борштанга Ø40149015340
19.4040G400RLWZ0VDI40борштанга Ø4011014020340
19.5012VDI50борштанга Ø12489016850

Совместимость

Связанные позиции по данным производителя — 4 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 19.4031.75.

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI40Приспособление монтажное EWS MW-VDI40
  • UMB100Приспособление монтажное EWS UMB100

Инструмент статический1

  • 19.31.75VXT3-ZYLАдаптер для инструмента EWS 19.31.75VXT3-ZYL, хвостовик Ø31,75, система EWS Varia VXT3

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx

Документы по позиции

Для этой позиции документы пока не привязаны.
