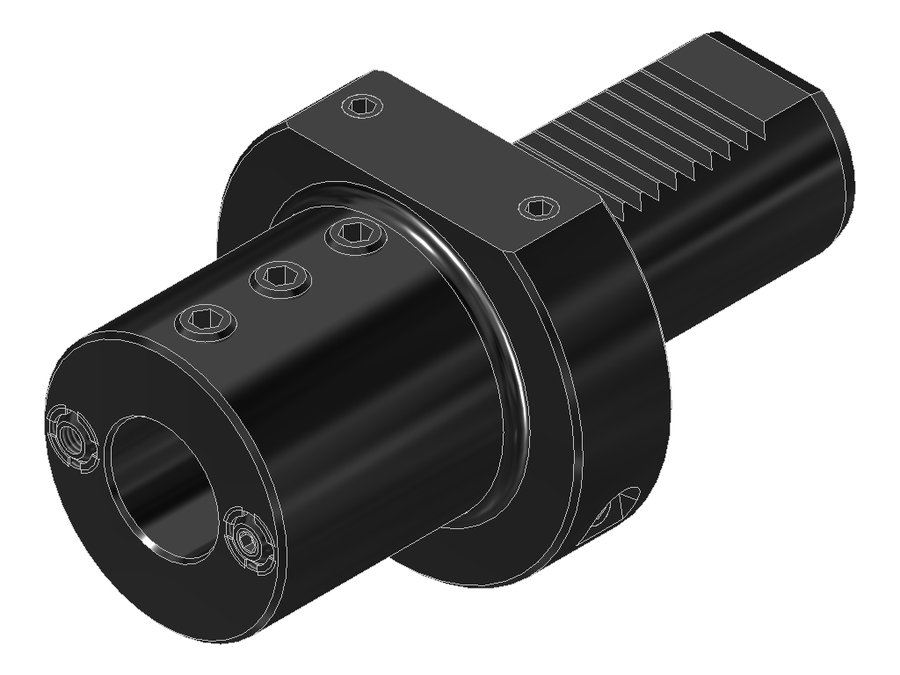

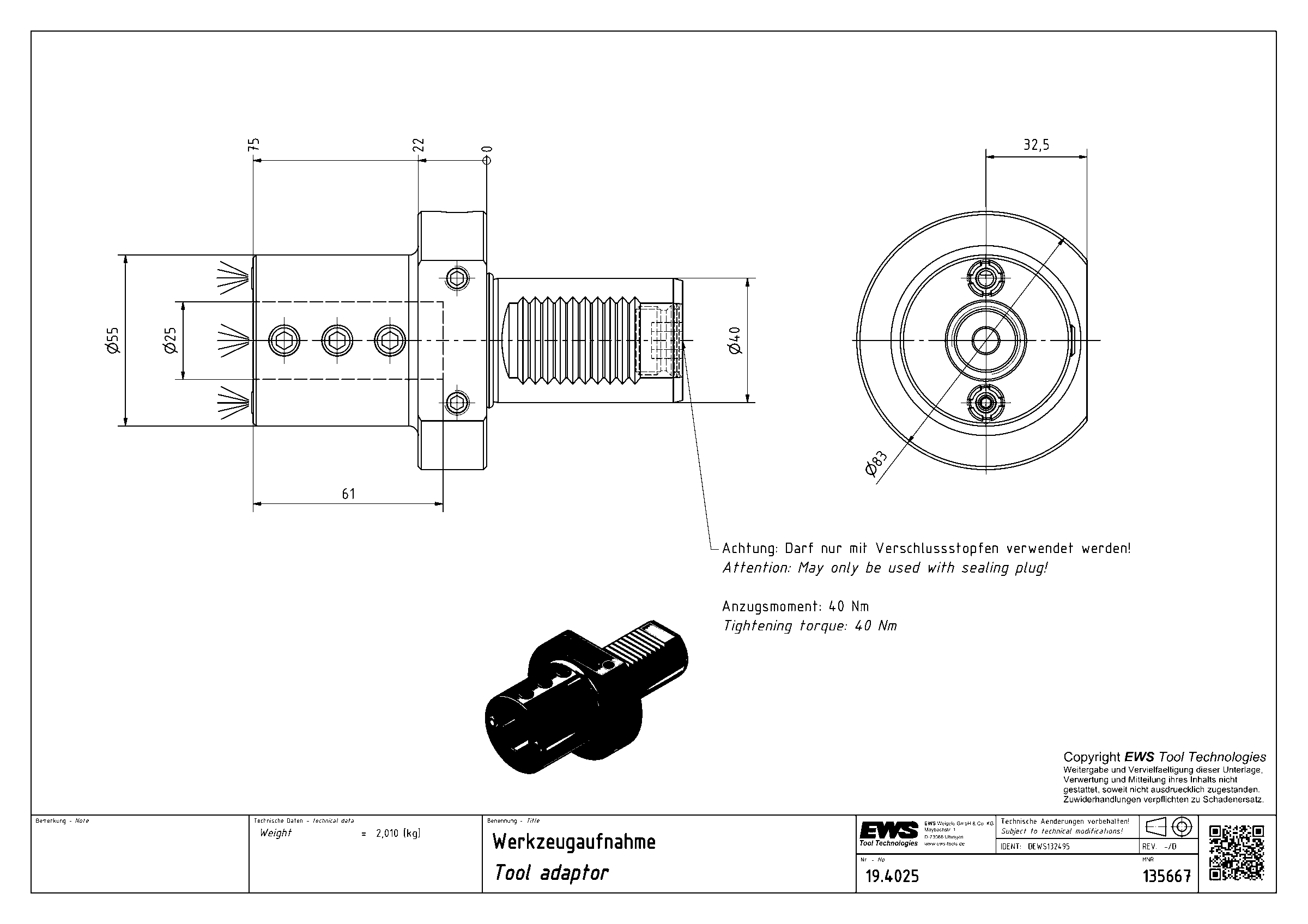

Адаптер для инструмента EWS 19.4025, хвостовик Ø40, отверстие Ø25 мм
EWS · Адаптеры для инструмента EWS, присоединение к станку VDI · арт. 19.4025

Адаптер для инструмента EWS 19.4025, хвостовик Ø40, отверстие Ø25 мм

Угол выхода0°
Диаметр корпуса55 мм
Код интерфейса станкаZYV04000115
Код интерфейса инструментаZYL02502215
Диаметр буртика83 мм
Диаметр хвостовика40 мм
Исполнениенейтральное
Присоединение к станкуVDI40
Присоединение инструментаборштанга Ø25
Функциональная длина14 мм
Вылет LPR75 мм
Масса2,01 кг
Общая длина138 мм
Заказной номер EWS135667

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 19.4025 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка для борштанг

Универсальное применение

С регулируемым упором по длине в хвостовике и боковым клапанным винтом для управления внутренним и наружным подводом СОЖ.

Примечание: на револьверных головках с приводным инструментом использовать только с заглушками на конце хвостовика.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Адаптеры для инструмента EWS, присоединение к станку VDI — 120 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммДиаметр хвостовика, ммВ список
19.3032LT10VDI30борштанга Ø3210012518030
19.3032TNC65VDI30борштанга Ø32709214730
19.4010VDI40борштанга Ø10147513840
19.4012VDI40борштанга Ø12147513840
19.4016VDI40борштанга Ø16147513840
19.4020VDI40борштанга Ø20147513840
19.4025VDI40борштанга Ø25147513840Текущая
19.4031.75VDI40борштанга Ø1 1/4"147513840
19.4032VDI40борштанга Ø32147513840
19.4032LT15RLVDI40борштанга Ø3210513519840
19.4040VDI40борштанга Ø40149015340
19.4040G400RLWZ0VDI40борштанга Ø4011014020340

Совместимость

Связанные позиции по данным производителя — 26 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 19.4025.

Переходники23

  • 28.2503HYDВтулка переходная EWS 28.2503HYD, хвостовик Ø25, 03
  • 28.2504HYDВтулка переходная EWS 28.2504HYD, хвостовик Ø25, 04
  • 28.2506HYDВтулка переходная EWS 28.2506HYD, хвостовик Ø25, 06
  • 28.2506SВтулка переходная EWS 28.2506S, хвостовик Ø25, отверстие Ø6 мм
  • 28.2506SIKВтулка переходная EWS 28.2506SIK, хвостовик Ø25, отверстие Ø6 мм
  • 28.2508HYDВтулка переходная EWS 28.2508HYD, хвостовик Ø25, 08
  • 28.2508SВтулка переходная EWS 28.2508S, хвостовик Ø25, отверстие Ø8 мм
  • 28.2510HYDВтулка переходная EWS 28.2510HYD, хвостовик Ø25, 10
  • 28.2510SВтулка переходная EWS 28.2510S, хвостовик Ø25, отверстие Ø10 мм
  • 28.2510SIKВтулка переходная EWS 28.2510SIK, хвостовик Ø25, отверстие Ø10 мм
  • 28.2512HYDВтулка переходная EWS 28.2512HYD, хвостовик Ø25, 12
  • 28.2512SВтулка переходная EWS 28.2512S, хвостовик Ø25, отверстие Ø12 мм
  • 28.2512SIKВтулка переходная EWS 28.2512SIK, хвостовик Ø25, отверстие Ø12 мм
  • 28.2514HYDВтулка переходная EWS 28.2514HYD, хвостовик Ø25, 14
  • 28.2514SВтулка переходная EWS 28.2514S, хвостовик Ø25, отверстие Ø14 мм
  • 28.2516HYDВтулка переходная EWS 28.2516HYD, хвостовик Ø25, 16
  • 28.2516SВтулка переходная EWS 28.2516S, хвостовик Ø25, отверстие Ø16 мм
  • 28.2516WNВтулка переходная EWS 28.2516WN, хвостовик Ø25, Weldon / Whistle Notch Ø16
  • 28.2518HYDВтулка переходная EWS 28.2518HYD, хвостовик Ø25, 18
  • 28.2518SВтулка переходная EWS 28.2518S, хвостовик Ø25, отверстие Ø18 мм
  • 28.2520HYDВтулка переходная EWS 28.2520HYD, хвостовик Ø25, хвостовик Ø20
  • 28.2520SВтулка переходная EWS 28.2520S, хвостовик Ø25, отверстие Ø20 мм
  • 28.2520WNВтулка переходная EWS 28.2520WN, хвостовик Ø25, Weldon / Whistle Notch Ø20

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI40Приспособление монтажное EWS MW-VDI40
  • UMB100Приспособление монтажное EWS UMB100

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx

Документы по позиции

Для этой позиции документы пока не привязаны.
