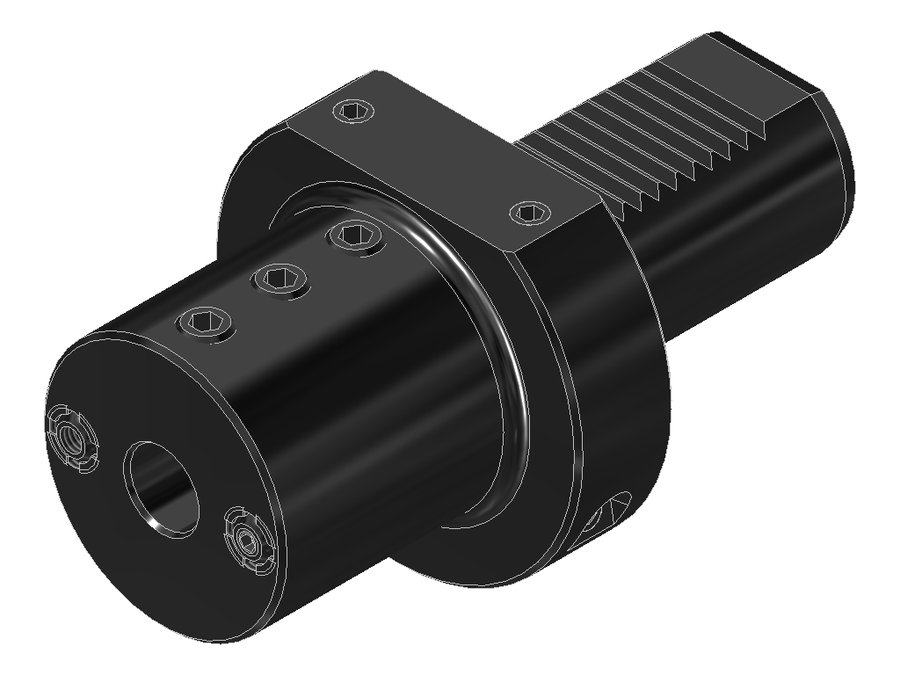

Адаптер для инструмента EWS 19.4016, хвостовик Ø40, отверстие Ø16 мм
| Угол выхода | 0° |
|---|---|
| Диаметр корпуса | 55 мм |
| Код интерфейса станка | ZYV04000115 |
| Код интерфейса инструмента | ZYL01602215 |
| Диаметр буртика | 83 мм |
| Диаметр хвостовика | 40 мм |
| Исполнение | нейтральное |
| Присоединение к станку | VDI40 |
| Присоединение инструмента | борштанга Ø16 |
| Функциональная длина | 14 мм |
| Вылет LPR | 75 мм |
| Масса | 2,141 кг |
| Общая длина | 138 мм |
| Заказной номер EWS | 135664 |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 19.4016 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Державка для борштанг
Универсальное применение
С регулируемым упором по длине в хвостовике и боковым клапанным винтом для управления внутренним и наружным подводом СОЖ.

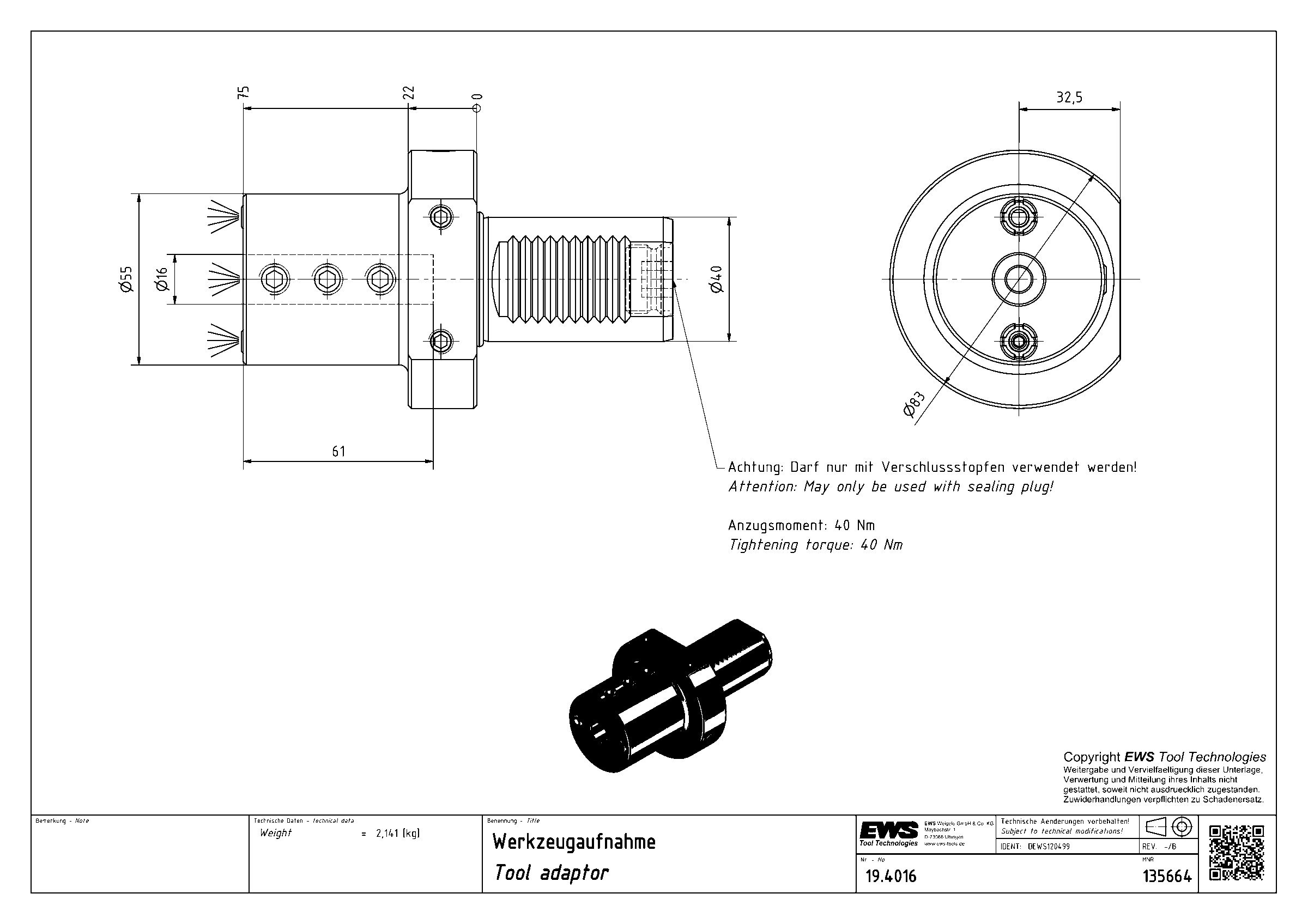

Примечание: на револьверных головках с приводным инструментом использовать только с заглушками на конце хвостовика.
Другие типоразмеры серии
Адаптеры для инструмента EWS, присоединение к станку VDI — 120 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | Диаметр хвостовика, мм | В список |
|---|---|---|---|---|---|---|---|
| 19.3032LE365RL | VDI30 | борштанга Ø32 | 120 | 290 | 345 | 30 | |
| 19.3032LE365RLA35 | VDI30 | борштанга Ø32 | 120 | 145 | 200 | 30 | |
| 19.3032LT10 | VDI30 | борштанга Ø32 | 100 | 125 | 180 | 30 | |
| 19.3032TNC65 | VDI30 | борштанга Ø32 | 70 | 92 | 147 | 30 | |
| 19.4010 | VDI40 | борштанга Ø10 | 14 | 75 | 138 | 40 | |
| 19.4012 | VDI40 | борштанга Ø12 | 14 | 75 | 138 | 40 | |
| 19.4016 | VDI40 | борштанга Ø16 | 14 | 75 | 138 | 40 | Текущая |
| 19.4020 | VDI40 | борштанга Ø20 | 14 | 75 | 138 | 40 | |
| 19.4025 | VDI40 | борштанга Ø25 | 14 | 75 | 138 | 40 | |
| 19.4031.75 | VDI40 | борштанга Ø1 1/4" | 14 | 75 | 138 | 40 | |
| 19.4032 | VDI40 | борштанга Ø32 | 14 | 75 | 138 | 40 | |
| 19.4032LT15RL | VDI40 | борштанга Ø32 | 105 | 135 | 198 | 40 |
Совместимость
Связанные позиции по данным производителя — 7 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 19.4016.
Ключи и отвёртки1
- AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
