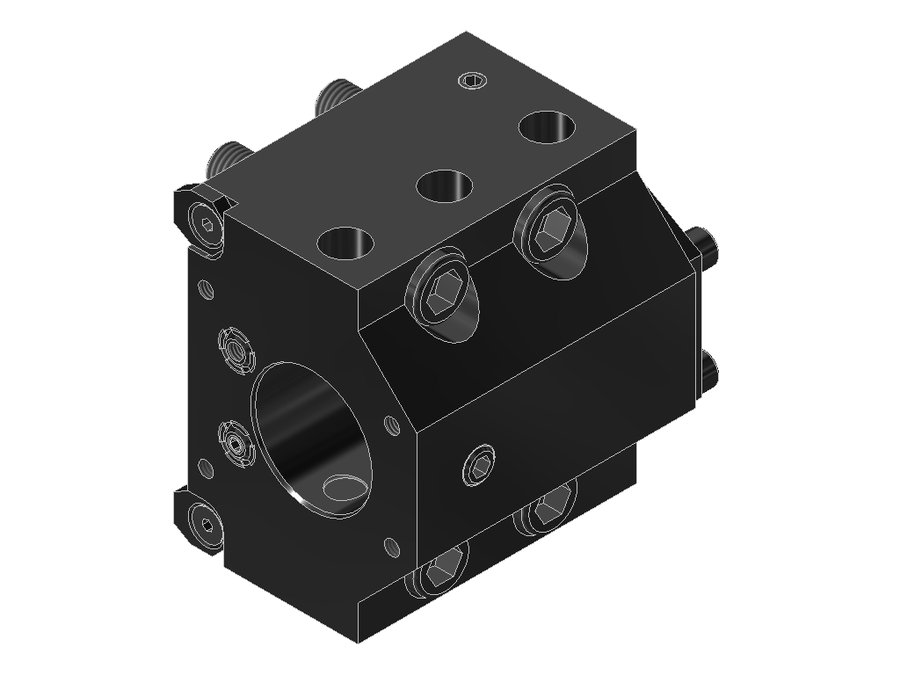

Адаптер для инструмента EWS 19.BMT38.1SL200, BMT, отверстие Ø38,1 мм (1 1/2")
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Угол выхода | 90° |
| Код интерфейса станка | FLB076E3215 |
| Код интерфейса инструмента | ZYL15002235 |
| Исполнение | левое |
| Присоединение к станку | BMT32E |
| Присоединение инструмента | борштанга Ø1 1/2" |
| Функциональная длина | 40 мм |
| Вылет LPR | 74 мм |
| Масса | 3,669 кг |
| Высота | 99 мм |
| Общая длина | 79,5 мм |
| Ширина | 90 мм |
| Заказной номер EWS | 137409 |
| Функциональная ширина | 5 мм |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 19.BMT38.1SL200 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Державка для борштанг
Другие типоразмеры серии
Адаптеры для инструмента EWS, присоединение к станку BMT — 150 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение инструмента | Присоединение к станку | Функциональная длина, мм | Вылет LPR, мм | Высота, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 19.BMT32IG350-STAT | борштанга Ø32 | BMT 70x84 Mazak | 79 | 104 | 106 | 111,9 | |
| 19.BMT32LB2000-STAT | борштанга Ø32 | BMT45x70 | 25 | 50 | 90 | 55,5 | |
| 19.BMT32QTNX100 | борштанга Ø32 | BMT45x76 Mazak | 30 | 57 | 95 | 64,4 | |
| 19.BMT32SL200 | борштанга Ø32 | BMT32E | 40 | 74 | 99 | 79,5 | |
| 19.BMT32VL2L75 | борштанга Ø32 | BMT55 | 14 | 75 | 90 | 79,6 | |
| 19.BMT38.1LB15 | борштанга Ø1 1/2" | BMT45x80 | 30 | 63 | 100 | 68,5 | |
| 19.BMT38.1SL200 | борштанга Ø1 1/2" | BMT32E | 40 | 74 | 99 | 79,5 | Текущая |
| 19.BMT38.1VL2 | борштанга Ø1 1/2" | BMT55 | 15 | 90 | 90 | 94,6 | |
| 19.BMT40DLB2000X50X105 | борштанга Ø40 | BMT60B Okuma | 50 | 134 | 95 | 149 | |
| 19.BMT40FRZ20 | борштанга Ø40 | BMT39x76 SMEC | 60 | 92 | 100 | 97 | |
| 19.BMT40FRZ20X40 | борштанга Ø40 | BMT39x76 SMEC | 40 | 72 | 100 | 77 | |
| 19.BMT40IG200-STAT | борштанга Ø40 | BMT36x72 Mazak | 30 | 57 | 89 | 64,5 |
Совместимость
Связанные позиции по данным производителя — 4 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 19.BMT38.1SL200.
Принадлежности и оснастка для настройки инструмента2
- MW-BMT-SL25Приспособление монтажное EWS MW-BMT-SL25
- UMB100Приспособление монтажное EWS UMB100
Инструмент статический1
- 19.38.1VXT4-ZYLАдаптер для инструмента EWS 19.38.1VXT4-ZYL, хвостовик Ø38,1, система EWS Varia VXT4
Ключи и отвёртки1
- AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
