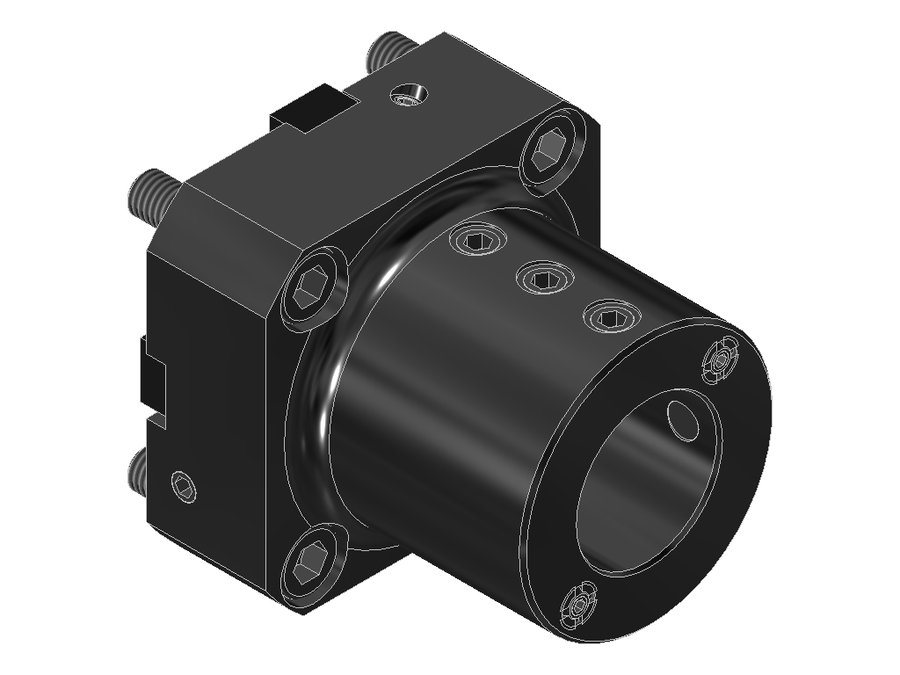

Адаптер для инструмента EWS 19.BMT38.1VL2, BMT, отверстие Ø38,1 мм (1 1/2")
EWS · Адаптеры для инструмента EWS, присоединение к станку BMT · арт. 19.BMT38.1VL2

Адаптер для инструмента EWS 19.BMT38.1VL2, BMT, отверстие Ø38,1 мм (1 1/2")

Система фиксации в гнездешпоночный паз BMT
Угол выхода0°
Диаметр корпуса68 мм
Код интерфейса станкаFLB064A5515
Код интерфейса инструментаZYL15002235
Исполнениенейтральное
Присоединение к станкуBMT55
Присоединение инструментаборштанга Ø1 1/2"
Функциональная длина15 мм
Вылет LPR90 мм
Масса2,721 кг
Высота90 мм
Общая длина94,6 мм
Ширина85 мм
Заказной номер EWS191805
Радиальная высота45 мм
Радиальная ширина42,5 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 19.BMT38.1VL2 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка для борштанг

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Адаптеры для инструмента EWS, присоединение к станку BMT — 150 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение инструментаПрисоединение к станкуФункциональная длина, ммВылет LPR, ммВысота, ммОбщая длина, ммВ список
19.BMT32LB2000-STATборштанга Ø32BMT45x7025509055,5
19.BMT32QTNX100борштанга Ø32BMT45x76 Mazak30579564,4
19.BMT32SL200борштанга Ø32BMT32E40749979,5
19.BMT32VL2L75борштанга Ø32BMT5514759079,6
19.BMT38.1LB15борштанга Ø1 1/2"BMT45x80306310068,5
19.BMT38.1SL200борштанга Ø1 1/2"BMT32E40749979,5
19.BMT38.1VL2борштанга Ø1 1/2"BMT5515909094,6Текущая
19.BMT40DLB2000X50X105борштанга Ø40BMT60B Okuma5013495149
19.BMT40FRZ20борштанга Ø40BMT39x76 SMEC609210097
19.BMT40FRZ20X40борштанга Ø40BMT39x76 SMEC407210077
19.BMT40IG200-STATборштанга Ø40BMT36x72 Mazak30578964,5
19.BMT40LB15#01борштанга Ø40BMT45x80306310268

Совместимость

Связанные позиции по данным производителя — 4 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 19.BMT38.1VL2.

Принадлежности и оснастка для настройки инструмента2

  • MW-BMT-P2000Приспособление монтажное EWS MW-BMT-P2000
  • UMB100Приспособление монтажное EWS UMB100

Инструмент статический1

  • 19.38.1VXT4-ZYLАдаптер для инструмента EWS 19.38.1VXT4-ZYL, хвостовик Ø38,1, система EWS Varia VXT4

Ключи и отвёртки1

  • AZS-M10x1 xxКлюч для монтажного резьбового кольца EWS AZS-M10x1 xx
