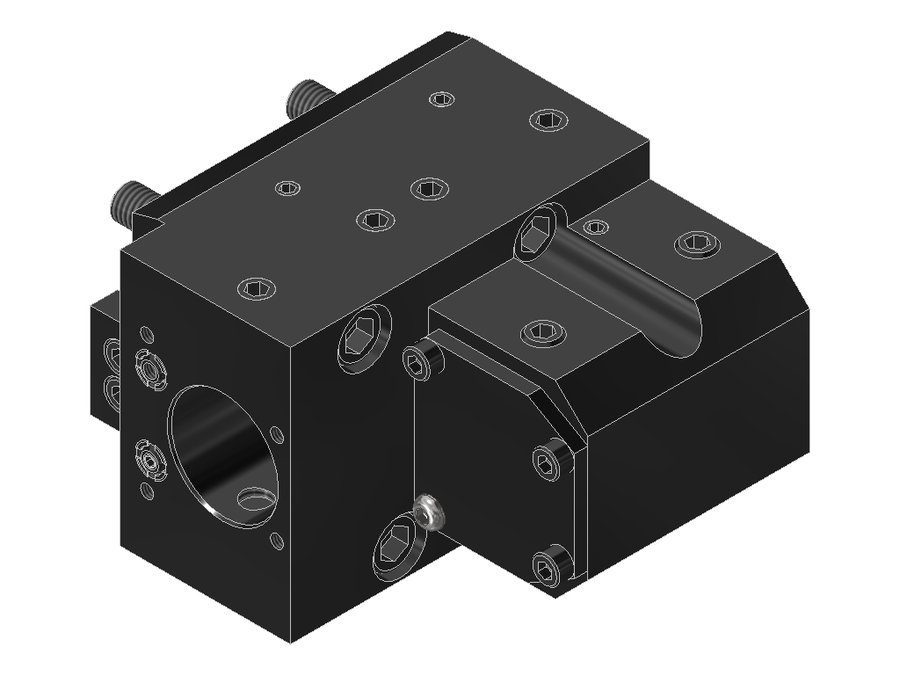

Адаптер для инструмента EWS 19.BMT40DLB2000X50X105, BMT, отверстие Ø40 мм
EWS · Адаптеры для инструмента EWS для BMT · арт. 19.BMT40DLB2000X50X105

Адаптер для инструмента EWS 19.BMT40DLB2000X50X105, BMT, отверстие Ø40 мм

Система фиксации в гнездешпоночный паз BMT
Угол выхода90°
Код интерфейса станкаFLB073B6015
Код интерфейса инструментаZYL04002215
Исполнениелевое
Присоединение к станкуBMT60B Okuma
Присоединение инструментаØ 40.0 (boring bar)
Функциональная длина50 мм
Вылет LPR134 мм
Масса7,835 кг
Высота95 мм
Общая длина149 мм
Ширина133 мм
Заказной номер EWSS03802
Радиальная ширина66,5 мм
Функциональная ширина66,5 мм

Другие типоразмеры серии

Адаптеры для инструмента EWS для BMT — 150 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение инструментаПрисоединение к станкуФункциональная длина, ммВылет LPR, ммВысота, ммОбщая длина, ммВ список
19.BMT32QTNX100Ø 32.0 (boring bar)BMT45x76 Mazak30579564,4
19.BMT32SL200Ø 32.0 (boring bar)BMT32E40749979,5
19.BMT32VL2L75Ø 32.0 (boring bar)BMT5514759079,6
19.BMT38.1LB15Boring bar Ø 1 1/2"BMT45x80306310068,5
19.BMT38.1SL200Boring bar Ø 1 1/2"BMT32E40749979,5
19.BMT38.1VL2Boring bar Ø 1 1/2"BMT5515909094,6
19.BMT40DLB2000X50X105Ø 40.0 (boring bar)BMT60B Okuma5013495149Текущая
19.BMT40FRZ20Ø 40.0 (boring bar)BMT39x76 SMEC609210097
19.BMT40FRZ20X40Ø 40.0 (boring bar)BMT39x76 SMEC407210077
19.BMT40IG200-STATØ 40.0 (boring bar)BMT36x72 Mazak30578964,5
19.BMT40LB15#01Ø 40.0 (boring bar)BMT45x80306310268
19.BMT40LSL200Ø 40.0 (boring bar)BMT32E40749979
Показать ещё · всего в серии 150

Совместимость

Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 19.BMT40DLB2000X50X105.

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
