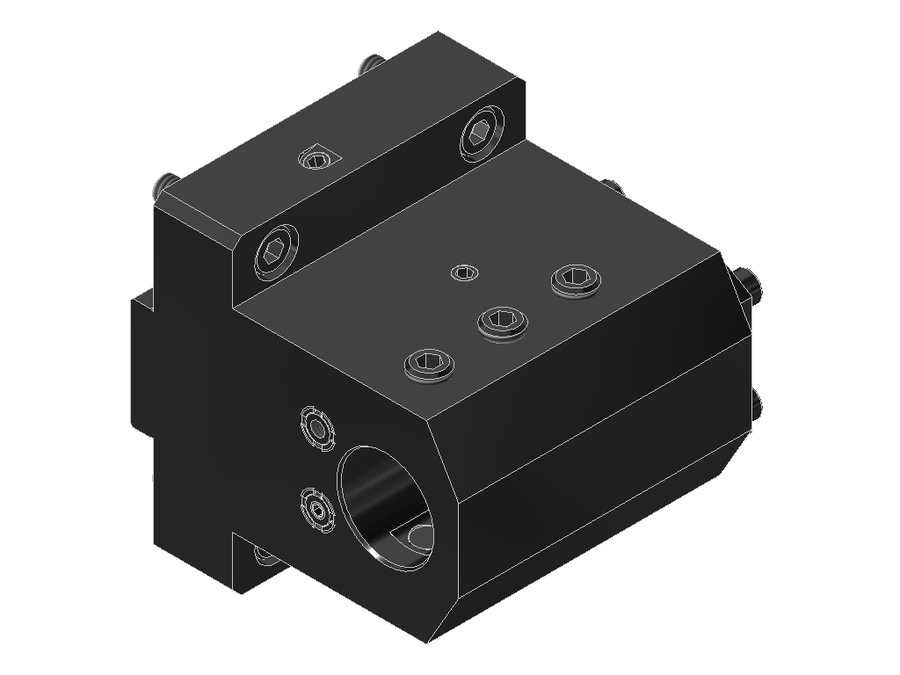

Адаптер для инструмента EWS 19.BMT32IG350-STAT, BMT, отверстие Ø32 мм
EWS · Адаптеры для инструмента EWS для BMT · арт. 19.BMT32IG350-STAT

Адаптер для инструмента EWS 19.BMT32IG350-STAT, BMT, отверстие Ø32 мм

Система фиксации в гнездешпоночный паз BMT
Угол выхода90°
Код интерфейса станкаFLB084D0015
Код интерфейса инструментаZYL03202215
Исполнениенейтральное
Присоединение к станкуBMT 70x84 Mazak
Присоединение инструментаØ 32.0 (boring bar)
Функциональная длина79 мм
Вылет LPR104 мм
Масса5,671 кг
Высота106 мм
Общая длина111,9 мм
Ширина100 мм
Заказной номер EWS229940
Функциональная ширина25 мм

Другие типоразмеры серии

Адаптеры для инструмента EWS для BMT — 150 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение инструментаПрисоединение к станкуФункциональная длина, ммВылет LPR, ммВысота, ммОбщая длина, ммВ список
19.BMT31.75VL2L75Boring bar Ø 1 1/4"BMT5514759079,6
19.BMT32BMT55X55X105Ø 32.0 (boring bar)BMT555512785131,6
19.BMT32DBMT65X65X120Ø 32.0 (boring bar)BMT656514496148,9
19.BMT32DNLX80X125Ø 32.0 (boring bar)BMT60 DMG Mori80148108163
19.BMT32IG200-AGWØ 32.0 (boring bar)BMT31x72 Mazak35608765
19.BMT32IG200-STATØ 32.0 (boring bar)BMT36x72 Mazak30578964,4
19.BMT32IG350-STATØ 32.0 (boring bar)BMT 70x84 Mazak79104106111,9Текущая
19.BMT32LB2000-STATØ 32.0 (boring bar)BMT45x7025509055,5
19.BMT32QTNX100Ø 32.0 (boring bar)BMT45x76 Mazak30579564,4
19.BMT32SL200Ø 32.0 (boring bar)BMT32E40749979,5
19.BMT32VL2L75Ø 32.0 (boring bar)BMT5514759079,6
19.BMT38.1LB15Boring bar Ø 1 1/2"BMT45x80306310068,5
Показать ещё · всего в серии 150

Совместимость

Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 19.BMT32IG350-STAT.

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
