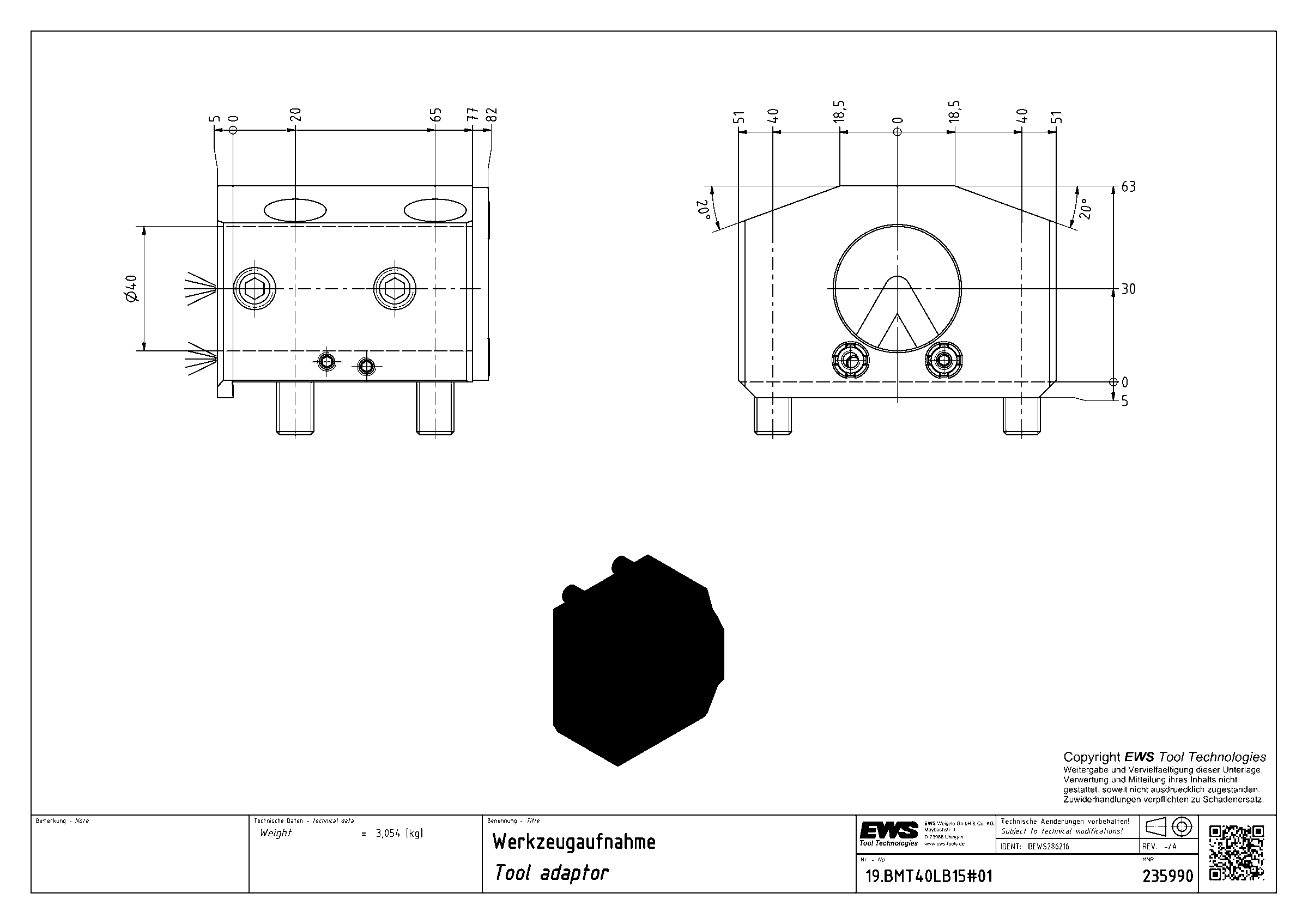

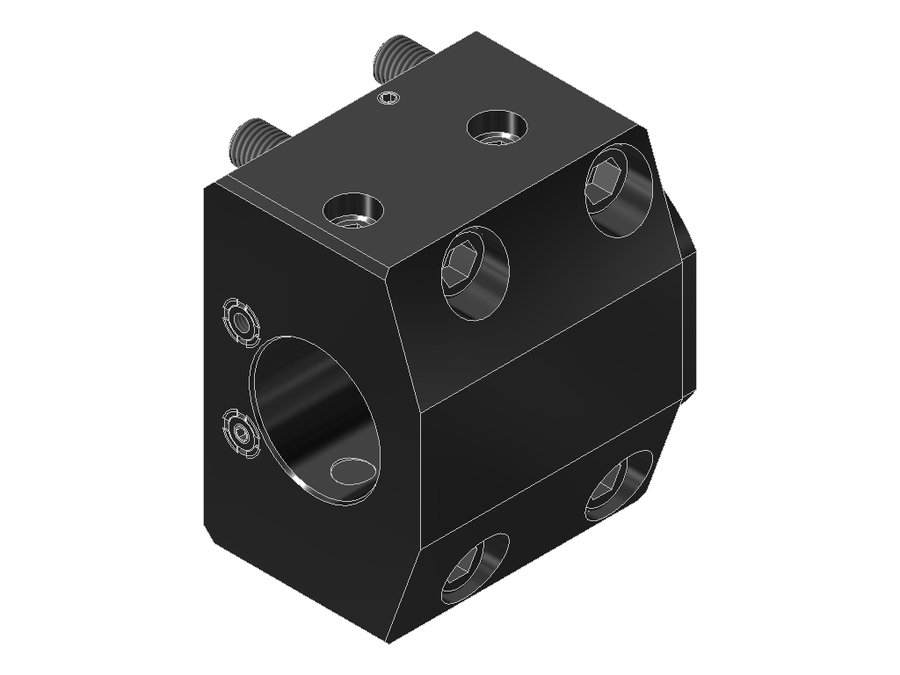

Адаптер для инструмента EWS 19.BMT40LB15#01, BMT, отверстие Ø40 мм
EWS · Адаптеры для инструмента EWS для BMT · арт. 19.BMT40LB15#01

Адаптер для инструмента EWS 19.BMT40LB15#01, BMT, отверстие Ø40 мм

Система фиксации в гнездешпоночный паз BMT
Угол выхода90°
Код интерфейса станкаFLB080C0015
Код интерфейса инструментаZYL04002215
Исполнениелевое
Присоединение к станкуBMT45x80
Присоединение инструментаØ 40.0 (boring bar)
Функциональная длина30 мм
Вылет LPR63 мм
Масса3,054 кг
Высота102 мм
Общая длина68 мм
Ширина82 мм
Заказной номер EWS235990
Функциональная ширина5 мм

Другие типоразмеры серии

Адаптеры для инструмента EWS для BMT — 150 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение инструментаПрисоединение к станкуФункциональная длина, ммВылет LPR, ммВысота, ммОбщая длина, ммВ список
19.BMT38.1SL200Boring bar Ø 1 1/2"BMT32E40749979,5
19.BMT38.1VL2Boring bar Ø 1 1/2"BMT5515909094,6
19.BMT40DLB2000X50X105Ø 40.0 (boring bar)BMT60B Okuma5013495149
19.BMT40FRZ20Ø 40.0 (boring bar)BMT39x76 SMEC609210097
19.BMT40FRZ20X40Ø 40.0 (boring bar)BMT39x76 SMEC407210077
19.BMT40IG200-STATØ 40.0 (boring bar)BMT36x72 Mazak30578964,5
19.BMT40LB15#01Ø 40.0 (boring bar)BMT45x80306310268Текущая
19.BMT40LSL200Ø 40.0 (boring bar)BMT32E40749979
19.BMT40SL200Ø 40.0 (boring bar)BMT32E40749979,5
19.BMT40VL2Ø 40.0 (boring bar)BMT5515909094,6
19.BMT40VL6Ø 40.0 (boring bar)BMT6515909294,9
19.BMT40VL8Ø 40.0 (boring bar)BMT75159011295,1
Показать ещё · всего в серии 150

Совместимость

Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 19.BMT40LB15#01.

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
