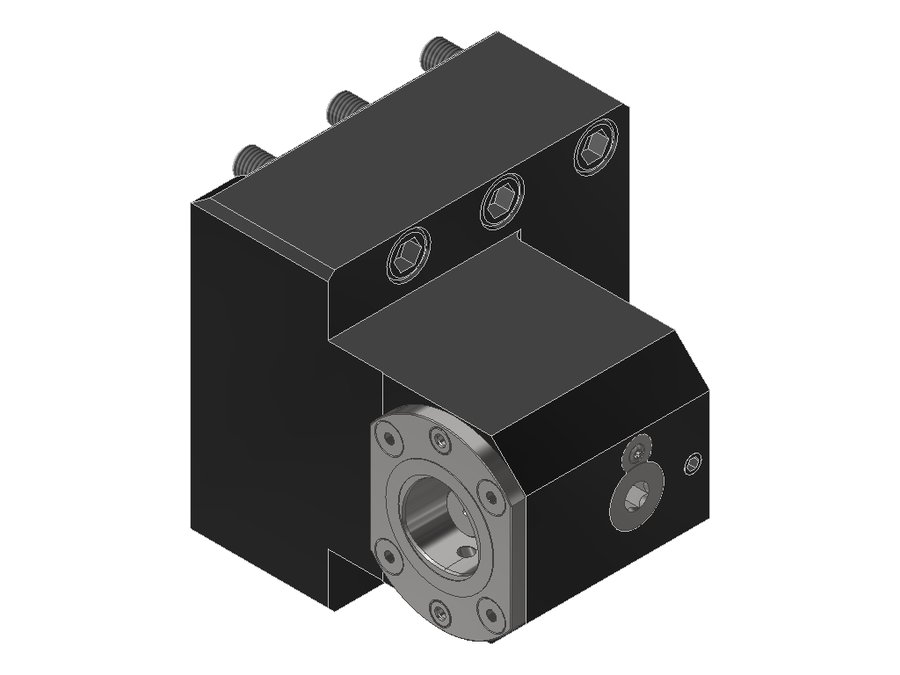

Адаптер для инструмента EWS 19.BMTC6VT1100, BMT, полигональный хвостовик ISO 26623 (PSC 63)
EWS · Адаптеры для инструмента EWS для BMT · арт. 19.BMTC6VT1100

Адаптер для инструмента EWS 19.BMTC6VT1100, BMT, полигональный хвостовик ISO 26623 (PSC 63)

Угол выхода90°
Код интерфейса станкаFLB145A0015
Код интерфейса инструментаCCS06300195
Исполнениелевое
Присоединение к станкуBMT55x145 DN Solutions
Присоединение инструментаPSC 63
Функциональная длина150 мм
Вылет LPR192 мм
Масса27,295 кг
Высота174 мм
Общая длина198 мм
Ширина117 мм
Заказной номер EWS220141
Функциональная ширина37 мм

Другие типоразмеры серии

Адаптеры для инструмента EWS для BMT — 150 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение инструментаПрисоединение к станкуФункциональная длина, ммВылет LPR, ммВысота, ммОбщая длина, ммВ список
19.BMTC6V550PSC 63BMT7560102112105,9
19.BMTC6V550ÜKPSC 63BMT7560102112105,9
19.BMTC6VL6L95PSC 63BMT659595105101,5
19.BMTC6VL6ÜKL95PSC 63BMT659595105101,5
19.BMTC6VL8EKPSC 63BMT75107107112112,1
19.BMTC6VL8ÜKEKPSC 63BMT75107107112112,1
19.BMTC6VT1100PSC 63BMT55x145 DN Solutions150192174198Текущая
19.BMTV5NLEWS Varia V5BMT60 DMG Mori80125108140
19.BMTV5QSM350EWS Varia V5BMT80 Mazak120164,598191,5
19.BMTVXT3BMT42EWS Varia VXT3BMT42 DMG Mori709864108
19.BMTVXT3BMT45X65EWS Varia VXT3BMT4565957599,6
19.BMTVXT3BMT45X85EWS Varia VXT3BMT458511575119,6
Показать ещё · всего в серии 150

Совместимость

Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 19.BMTC6VT1100.

Принадлежности и оснастка для настройки инструмента1

  • ABV-PSC63Приспособление съёмное EWS ABV-PSC63, PSC 63
