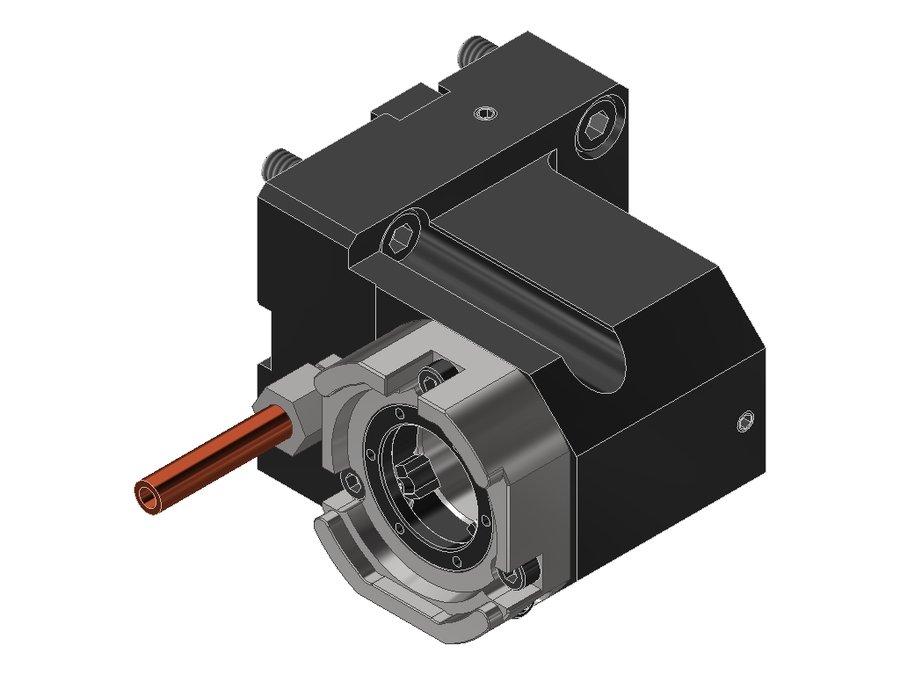

Адаптер для инструмента EWS 19.BMTVXT3BMT45X65, BMT, EWS Varia VXT3 - адаптер
EWS · Адаптеры для инструмента EWS для BMT · арт. 19.BMTVXT3BMT45X65

Адаптер для инструмента EWS 19.BMTVXT3BMT45X65, BMT, EWS Varia VXT3 - адаптер

Система фиксации в гнездешпоночный паз BMT
Угол выхода90°
Код интерфейса станкаFLB058A4515
Код интерфейса инструментаEWC00300395
Исполнениелевое
Присоединение к станкуBMT45
Присоединение инструментаEWS Varia VXT3
Функциональная длина65 мм
Вылет LPR95 мм
Масса3,05 кг
Высота75 мм
Общая длина99,6 мм
Ширина105,5 мм
Заказной номер EWS232664
Радиальная ширина37,5 мм
Система EWS VariaEWS Varia VXT3
Функциональная ширина60 мм

Другие типоразмеры серии

Адаптеры для инструмента EWS для BMT — 150 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение инструментаПрисоединение к станкуФункциональная длина, ммВылет LPR, ммВысота, ммОбщая длина, ммВ список
19.BMTC6VL8EKPSC 63BMT75107107112112,1
19.BMTC6VL8ÜKEKPSC 63BMT75107107112112,1
19.BMTC6VT1100PSC 63BMT55x145 DN Solutions150192174198
19.BMTV5NLEWS Varia V5BMT60 DMG Mori80125108140
19.BMTV5QSM350EWS Varia V5BMT80 Mazak120164,598191,5
19.BMTVXT3BMT42EWS Varia VXT3BMT42 DMG Mori709864108
19.BMTVXT3BMT45X65EWS Varia VXT3BMT4565957599,6Текущая
19.BMTVXT3BMT45X85EWS Varia VXT3BMT458511575119,6
19.BMTVXT3BMT55L33EWS Varia VXT3BMT5533418571
19.BMTVXT3BMT55L60EWS Varia VXT3BMT5560688572,6
19.BMTVXT3BMT55X70EWS Varia VXT3BMT557010085104,6
19.BMTVXT3BMT55X85EWS Varia VXT3BMT558511585119,7
Показать ещё · всего в серии 150

Совместимость

Связанные позиции по данным производителя — 7 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 19.BMTVXT3BMT45X65.

Принадлежности и оснастка для настройки инструмента6

  • EWS.Varia Clean (EWS 228118)Набор для очистки EWS Varia EWS EWS.Varia Clean, Заказной номер EWS 228118
  • MW-BMT-LYNX220Приспособление монтажное EWS MW-BMT-LYNX220
  • MW-VXT3Приспособление монтажное EWS MW-VXT3, MW-VXT3
  • UMB100Приспособление монтажное EWS UMB100, UMB100
  • VXT3-PROMO-SETСтартовый набор EWS Varia EWS VXT3-PROMO-SET
  • VXT3STARTKIT-PROMOСтартовый набор EWS Varia EWS VXT3STARTKIT-PROMO

Ключи и отвёртки1

  • DSV SW5/05.7NMКлюч динамометрический EWS DSV SW5/05.7NM, Т-образная рукоятка SW5, 5.7 Н·м
