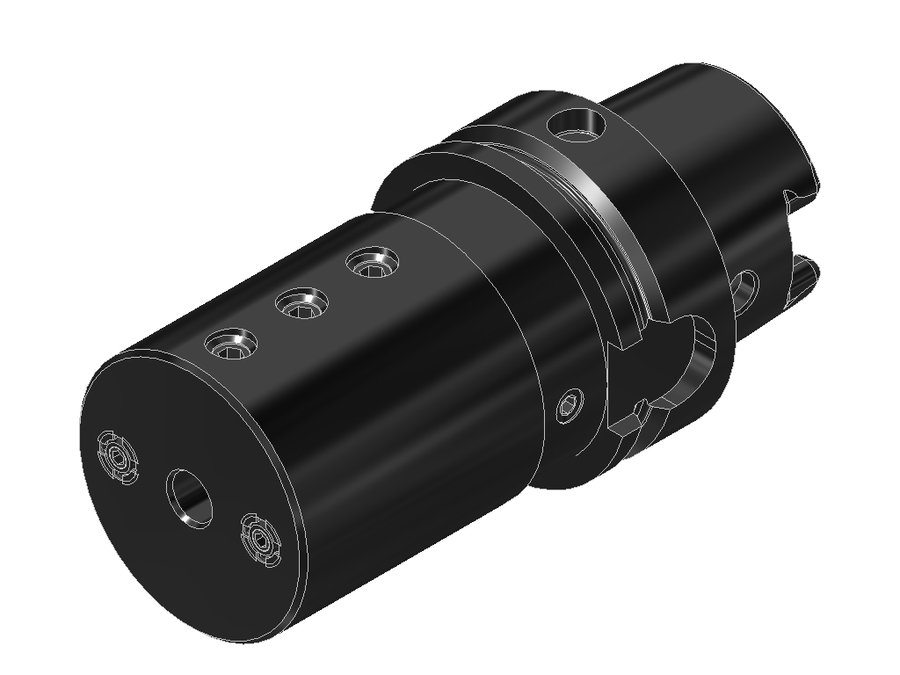

Державка для расточных борштанг EWS 19.HSK63AT10, HSK63AT с ограниченным допуском, Ø10
EWS · Державки для расточных борштанг EWS, присоединение к станку HSK · арт. 19.HSK63AT10

Державка для расточных борштанг EWS 19.HSK63AT10, HSK63AT с ограниченным допуском, Ø10

Угол выхода0°
Диаметр корпуса55 мм
Код интерфейса станкаHSK06300795
Код интерфейса инструментаZYL01002215
Диаметр буртика63 мм
Исполнениенейтральное
Присоединение к станкуHSK-T63
Присоединение инструментаборштанга Ø10
Функциональная длина39 мм
Вылет LPR100 мм
Масса1,928 кг
Общая длина132 мм
Заказной номер EWSS02654

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 19.HSK63AT10 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки для расточных борштанг EWS, присоединение к станку HSK — 10 позиций серии, EWS.

АртикулПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
19.HSK63AT06борштанга Ø663100132
19.HSK63AT08борштанга Ø839100132
19.HSK63AT10борштанга Ø1039100132Текущая
19.HSK63AT12борштанга Ø1239100132
19.HSK63AT16борштанга Ø1639100132
19.HSK63AT20борштанга Ø2039100132
19.HSK63AT25борштанга Ø2549110142
19.HSK63AT32борштанга Ø3259120152
19.HSK63AT40борштанга Ø4050125157
19.HSK63ATC6L110PSC 63———

Совместимость

Связанные позиции по данным производителя — 2 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 19.HSK63AT10.

Ключи и отвёртки1

  • AZS-M10x1 xxКлюч для монтажного резьбового кольца EWS AZS-M10x1 xx
