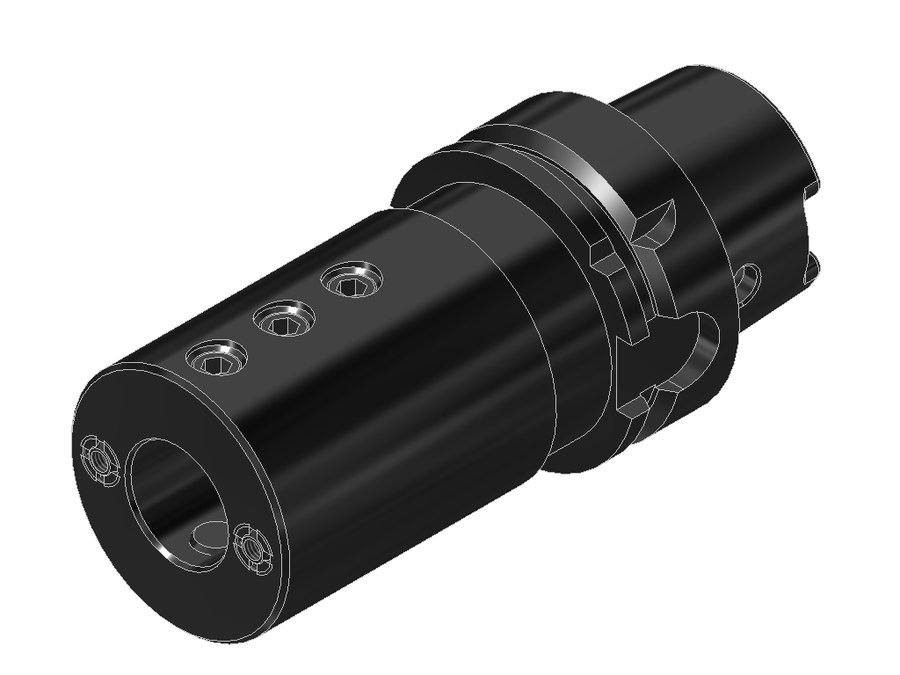

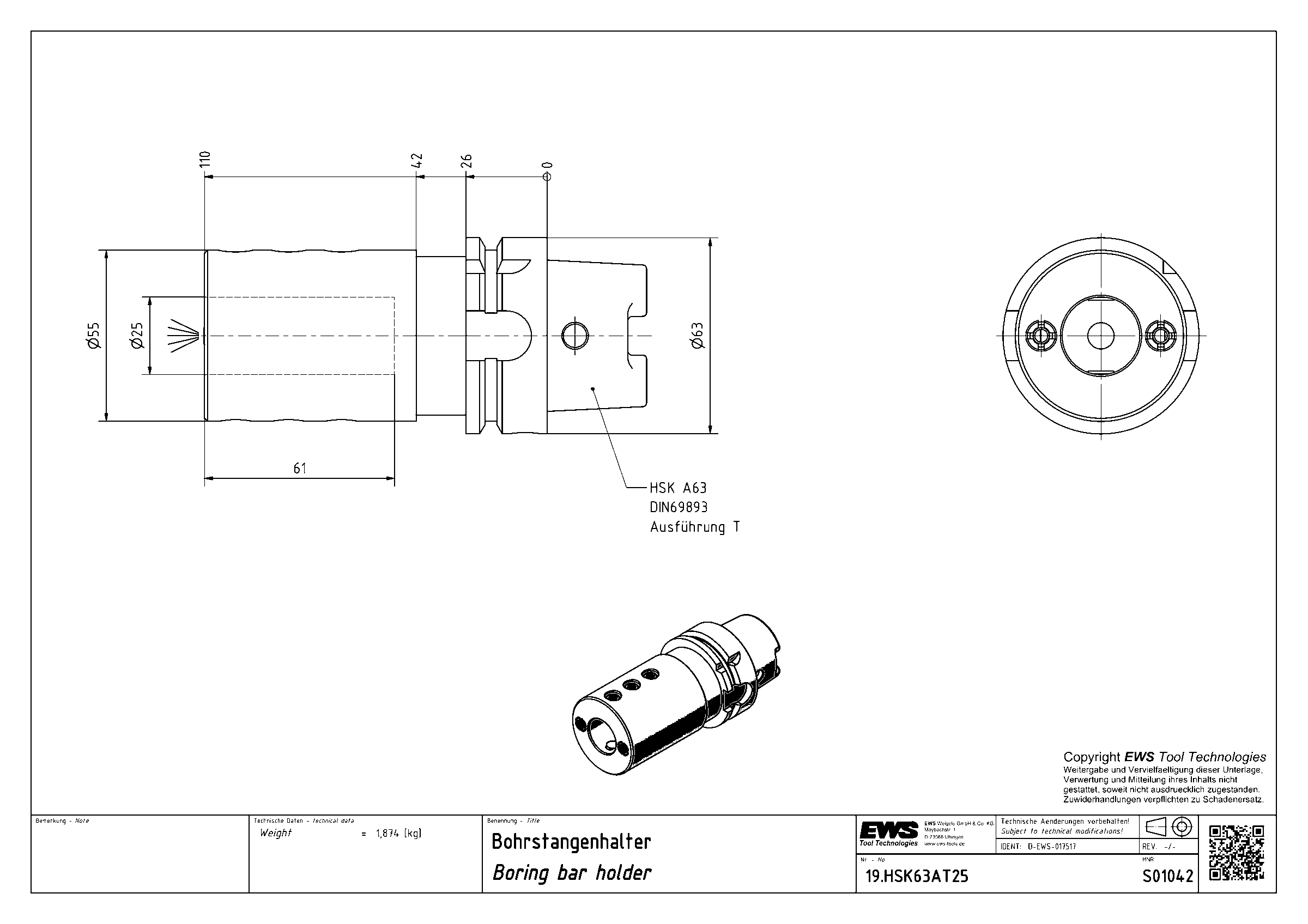

Державка для расточных борштанг EWS 19.HSK63AT25, HSK63AT с ограниченным допуском, отверстие Ø25 мм
| Угол выхода | 0° |
|---|---|
| Диаметр корпуса | 55 мм |
| Код интерфейса станка | HSK06300795 |
| Код интерфейса инструмента | ZYL02502215 |
| Диаметр буртика | 63 мм |
| Исполнение | нейтральное |
| Присоединение к станку | HSK-T63 |
| Присоединение инструмента | борштанга Ø25 |
| Функциональная длина | 49 мм |
| Вылет LPR | 110 мм |
| Масса | 1,874 кг |
| Общая длина | 142 мм |
| Заказной номер EWS | S01042 |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 19.HSK63AT25 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Другие типоразмеры серии
Державки для расточных борштанг EWS, присоединение к станку HSK — 10 позиций серии, EWS.
| Артикул | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|
| 19.HSK63AT06 | борштанга Ø6 | 63 | 100 | 132 | |
| 19.HSK63AT08 | борштанга Ø8 | 39 | 100 | 132 | |
| 19.HSK63AT10 | борштанга Ø10 | 39 | 100 | 132 | |
| 19.HSK63AT12 | борштанга Ø12 | 39 | 100 | 132 | |
| 19.HSK63AT16 | борштанга Ø16 | 39 | 100 | 132 | |
| 19.HSK63AT20 | борштанга Ø20 | 39 | 100 | 132 | |
| 19.HSK63AT25 | борштанга Ø25 | 49 | 110 | 142 | Текущая |
| 19.HSK63AT32 | борштанга Ø32 | 59 | 120 | 152 | |
| 19.HSK63AT40 | борштанга Ø40 | 50 | 125 | 157 | |
| 19.HSK63ATC6L110 | PSC 63 | — | — | — |
Совместимость
Связанные позиции по данным производителя — 25 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 19.HSK63AT25.
Переходники23
- 28.2503HYDВтулка переходная EWS 28.2503HYD, хвостовик Ø25, 03
- 28.2504HYDВтулка переходная EWS 28.2504HYD, хвостовик Ø25, 04
- 28.2506HYDВтулка переходная EWS 28.2506HYD, хвостовик Ø25, 06
- 28.2506SВтулка переходная EWS 28.2506S, хвостовик Ø25, отверстие Ø6 мм
- 28.2506SIKВтулка переходная EWS 28.2506SIK, хвостовик Ø25, отверстие Ø6 мм
- 28.2508HYDВтулка переходная EWS 28.2508HYD, хвостовик Ø25, 08
- 28.2508SВтулка переходная EWS 28.2508S, хвостовик Ø25, отверстие Ø8 мм
- 28.2510HYDВтулка переходная EWS 28.2510HYD, хвостовик Ø25, 10
- 28.2510SВтулка переходная EWS 28.2510S, хвостовик Ø25, отверстие Ø10 мм
- 28.2510SIKВтулка переходная EWS 28.2510SIK, хвостовик Ø25, отверстие Ø10 мм
- 28.2512HYDВтулка переходная EWS 28.2512HYD, хвостовик Ø25, 12
- 28.2512SВтулка переходная EWS 28.2512S, хвостовик Ø25, отверстие Ø12 мм
- 28.2512SIKВтулка переходная EWS 28.2512SIK, хвостовик Ø25, отверстие Ø12 мм
- 28.2514HYDВтулка переходная EWS 28.2514HYD, хвостовик Ø25, 14
- 28.2514SВтулка переходная EWS 28.2514S, хвостовик Ø25, отверстие Ø14 мм
- 28.2516HYDВтулка переходная EWS 28.2516HYD, хвостовик Ø25, 16
- 28.2516SВтулка переходная EWS 28.2516S, хвостовик Ø25, отверстие Ø16 мм
- 28.2516WNВтулка переходная EWS 28.2516WN, хвостовик Ø25, Weldon / Whistle Notch Ø16
- 28.2518HYDВтулка переходная EWS 28.2518HYD, хвостовик Ø25, 18
- 28.2518SВтулка переходная EWS 28.2518S, хвостовик Ø25, отверстие Ø18 мм
- 28.2520HYDВтулка переходная EWS 28.2520HYD, хвостовик Ø25, хвостовик Ø20
- 28.2520SВтулка переходная EWS 28.2520S, хвостовик Ø25, отверстие Ø20 мм
- 28.2520WNВтулка переходная EWS 28.2520WN, хвостовик Ø25, Weldon / Whistle Notch Ø20
Ключи и отвёртки1
- AZS-M10x1 xxКлюч для монтажного резьбового кольца EWS AZS-M10x1 xx
Принадлежности и оснастка для настройки инструмента1
- UMB100Приспособление монтажное EWS UMB100
