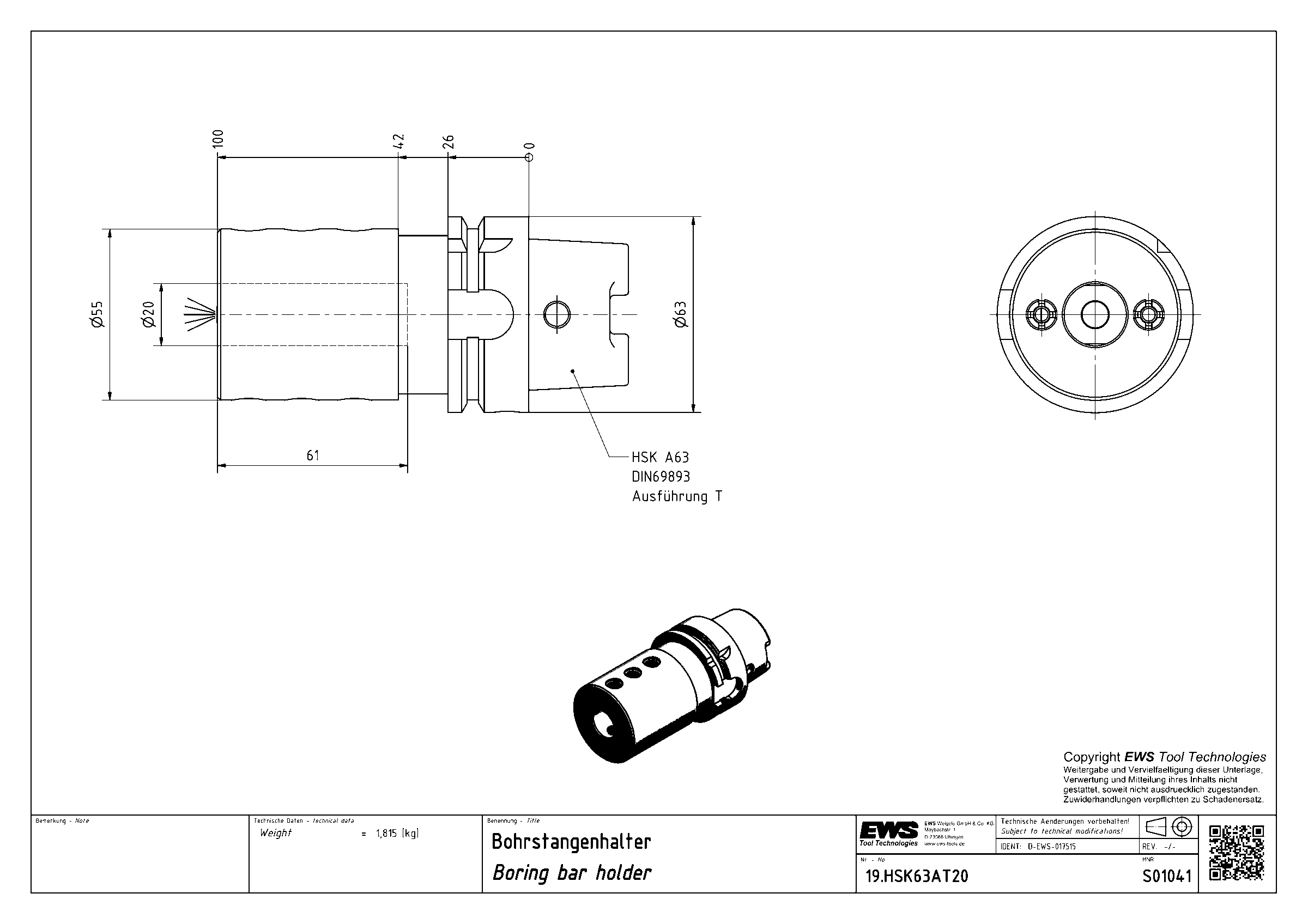

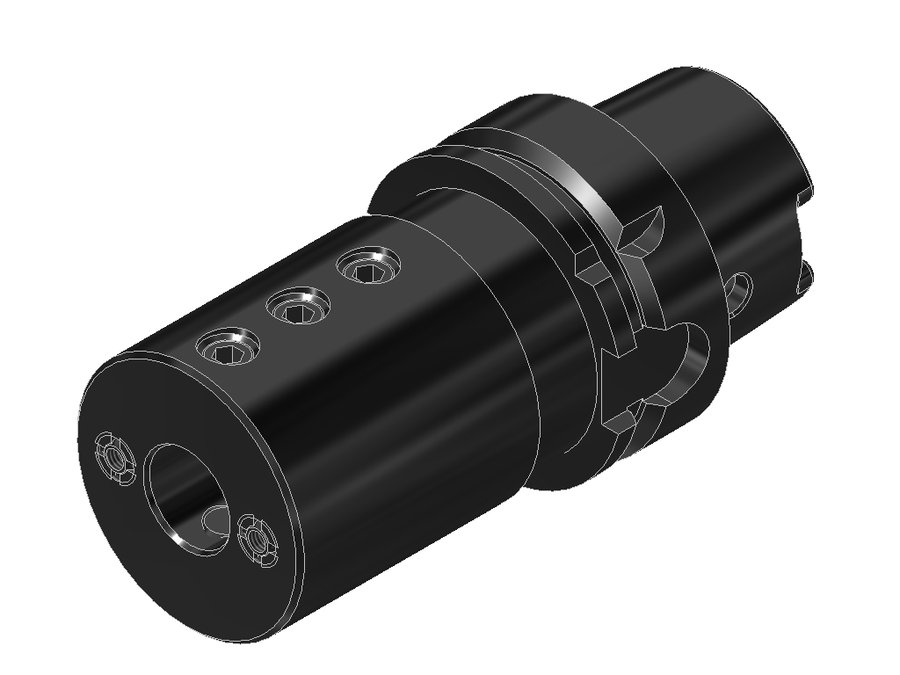

Державка для расточных борштанг EWS 19.HSK63AT20, HSK63AT с ограниченным допуском, отверстие Ø20 мм
| Угол выхода | 0° |
|---|---|
| Диаметр корпуса | 55 мм |
| Код интерфейса станка | HSK06300795 |
| Код интерфейса инструмента | ZYL02002215 |
| Диаметр буртика | 63 мм |
| Исполнение | нейтральное |
| Присоединение к станку | HSK-T63 |
| Присоединение инструмента | борштанга Ø20 |
| Функциональная длина | 39 мм |
| Вылет LPR | 100 мм |
| Масса | 1,815 кг |
| Общая длина | 132 мм |
| Заказной номер EWS | S01041 |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 19.HSK63AT20 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Другие типоразмеры серии
Державки для расточных борштанг EWS, присоединение к станку HSK — 10 позиций серии, EWS.
| Артикул | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|
| 19.HSK63AT06 | борштанга Ø6 | 63 | 100 | 132 | |
| 19.HSK63AT08 | борштанга Ø8 | 39 | 100 | 132 | |
| 19.HSK63AT10 | борштанга Ø10 | 39 | 100 | 132 | |
| 19.HSK63AT12 | борштанга Ø12 | 39 | 100 | 132 | |
| 19.HSK63AT16 | борштанга Ø16 | 39 | 100 | 132 | |
| 19.HSK63AT20 | борштанга Ø20 | 39 | 100 | 132 | Текущая |
| 19.HSK63AT25 | борштанга Ø25 | 49 | 110 | 142 | |
| 19.HSK63AT32 | борштанга Ø32 | 59 | 120 | 152 | |
| 19.HSK63AT40 | борштанга Ø40 | 50 | 125 | 157 | |
| 19.HSK63ATC6L110 | PSC 63 | — | — | — |
Совместимость
Связанные позиции по данным производителя — 23 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 19.HSK63AT20.
Переходники21
- 28.2004HYDВтулка переходная EWS 28.2004HYD, хвостовик Ø20, 04
- 28.2005HYDВтулка переходная EWS 28.2005HYD, хвостовик Ø20, 05
- 28.2006HYDВтулка переходная EWS 28.2006HYD, хвостовик Ø20, гидропатрон Ø мм
- 28.2006SВтулка переходная EWS 28.2006S, хвостовик Ø20, отверстие Ø6 мм
- 28.2006WNВтулка переходная EWS 28.2006WN, хвостовик Ø20, Weldon / Whistle Notch Ø06
- 28.2008HYDВтулка переходная EWS 28.2008HYD, хвостовик Ø20, гидропатрон Ø мм
- 28.2008SВтулка переходная EWS 28.2008S, хвостовик Ø20, отверстие Ø8 мм
- 28.2008WNВтулка переходная EWS 28.2008WN, хвостовик Ø20, Weldon / Whistle Notch Ø08
- 28.2010HYDВтулка переходная EWS 28.2010HYD, хвостовик Ø20, гидропатрон Ø10 мм
- 28.2010SВтулка переходная EWS 28.2010S, хвостовик Ø20, отверстие Ø10 мм
- 28.2010WNВтулка переходная EWS 28.2010WN, хвостовик Ø20, Weldon / Whistle Notch Ø10
- 28.2012HYDВтулка переходная EWS 28.2012HYD, хвостовик Ø20, гидропатрон Ø12 мм
- 28.2012SВтулка переходная EWS 28.2012S, хвостовик Ø20, отверстие Ø12 мм
- 28.2012WNВтулка переходная EWS 28.2012WN, хвостовик Ø20, Weldon / Whistle Notch Ø12
- 28.2013HYDВтулка переходная EWS 28.2013HYD, хвостовик Ø20, отверстие Ø13 мм
- 28.2014HYDВтулка переходная EWS 28.2014HYD, хвостовик Ø20, гидропатрон Ø14 мм
- 28.2015HYDВтулка переходная EWS 28.2015HYD, хвостовик Ø20, отверстие Ø15 мм
- 28.2016HYDВтулка переходная EWS 28.2016HYD, хвостовик Ø20, гидропатрон Ø16 мм
- 28.2016SВтулка переходная EWS 28.2016S, хвостовик Ø20, отверстие Ø16 мм
- 28.2016WNВтулка переходная EWS 28.2016WN, хвостовик Ø20, Weldon / Whistle Notch Ø16
- 28.2018HYDВтулка переходная EWS 28.2018HYD, хвостовик Ø20, гидропатрон Ø18 мм
Ключи и отвёртки1
- AZS-M10x1 xxКлюч для монтажного резьбового кольца EWS AZS-M10x1 xx
Принадлежности и оснастка для настройки инструмента1
- UMB100Приспособление монтажное EWS UMB100
