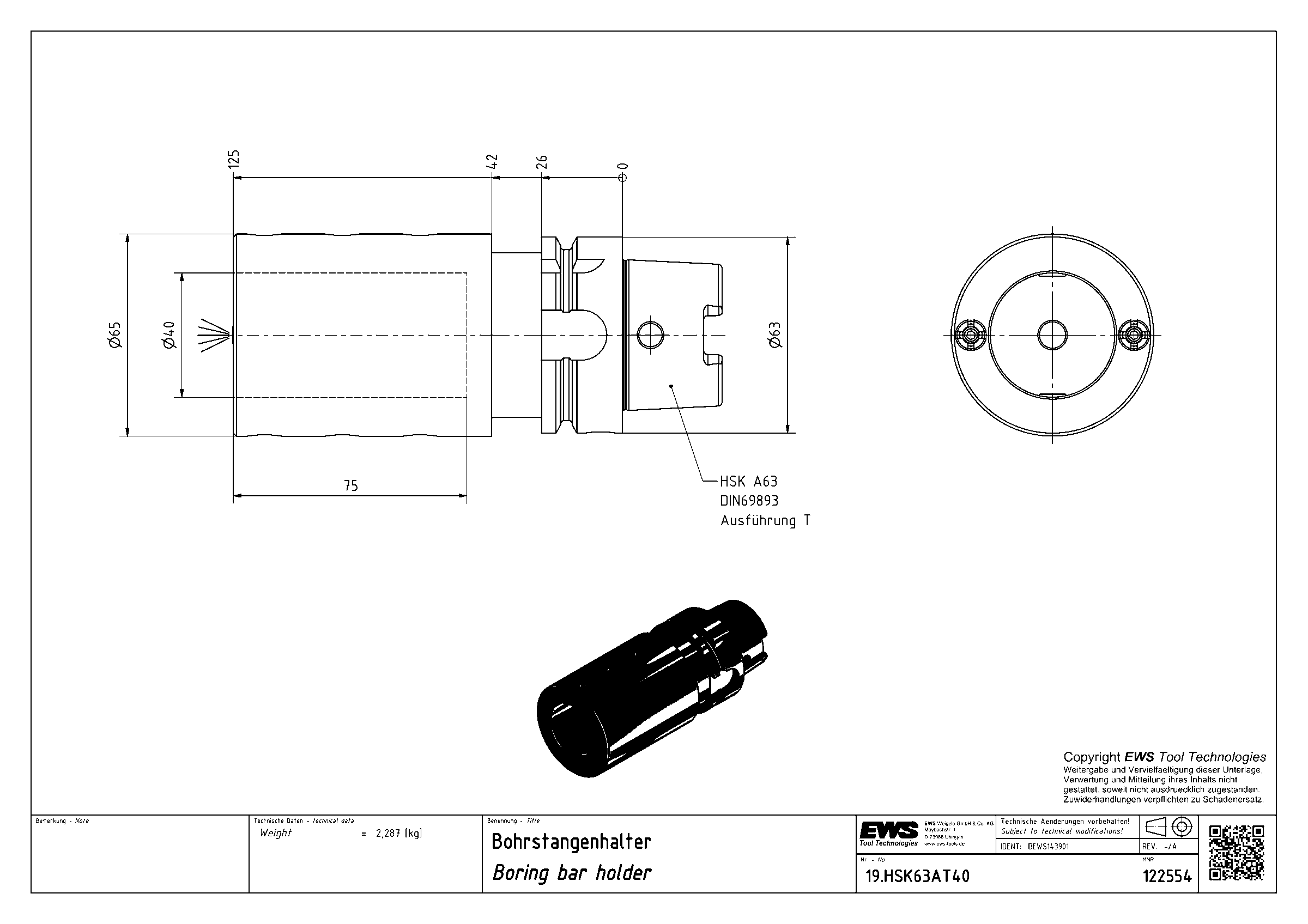

Державка для расточных борштанг EWS 19.HSK63AT40, HSK63AT с ограниченным допуском, отверстие Ø40 мм
| Угол выхода | 0° |
|---|---|
| Диаметр корпуса | 65 мм |
| Код интерфейса станка | HSK06300795 |
| Код интерфейса инструмента | ZYL04002215 |
| Диаметр буртика | 63 мм |
| Исполнение | нейтральное |
| Присоединение к станку | HSK-T63 |
| Присоединение инструмента | борштанга Ø40 |
| Функциональная длина | 50 мм |
| Вылет LPR | 125 мм |
| Масса | 2,287 кг |
| Общая длина | 157 мм |
| Заказной номер EWS | 122554 |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 19.HSK63AT40 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Другие типоразмеры серии
Державки для расточных борштанг EWS, присоединение к станку HSK — 10 позиций серии, EWS.
| Артикул | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|
| 19.HSK63AT06 | борштанга Ø6 | 63 | 100 | 132 | |
| 19.HSK63AT08 | борштанга Ø8 | 39 | 100 | 132 | |
| 19.HSK63AT10 | борштанга Ø10 | 39 | 100 | 132 | |
| 19.HSK63AT12 | борштанга Ø12 | 39 | 100 | 132 | |
| 19.HSK63AT16 | борштанга Ø16 | 39 | 100 | 132 | |
| 19.HSK63AT20 | борштанга Ø20 | 39 | 100 | 132 | |
| 19.HSK63AT25 | борштанга Ø25 | 49 | 110 | 142 | |
| 19.HSK63AT32 | борштанга Ø32 | 59 | 120 | 152 | |
| 19.HSK63AT40 | борштанга Ø40 | 50 | 125 | 157 | Текущая |
| 19.HSK63ATC6L110 | PSC 63 | — | — | — |
Совместимость
Связанные позиции по данным производителя — 25 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 19.HSK63AT40.
Переходники21
- 28.4006SВтулка переходная EWS 28.4006S, хвостовик Ø40, отверстие Ø6 мм
- 28.4006SIKВтулка переходная EWS 28.4006SIK, хвостовик Ø40, отверстие Ø6 мм
- 28.4008SВтулка переходная EWS 28.4008S, хвостовик Ø40, отверстие Ø8 мм
- 28.4008SIKВтулка переходная EWS 28.4008SIK, хвостовик Ø40, отверстие Ø8 мм
- 28.4010SВтулка переходная EWS 28.4010S, хвостовик Ø40, отверстие Ø10 мм
- 28.4010SIKВтулка переходная EWS 28.4010SIK, хвостовик Ø40, отверстие Ø10 мм
- 28.4012SВтулка переходная EWS 28.4012S, хвостовик Ø40, отверстие Ø12 мм
- 28.4012SIKВтулка переходная EWS 28.4012SIK, хвостовик Ø40, отверстие Ø12 мм
- 28.4016SВтулка переходная EWS 28.4016S, хвостовик Ø40, отверстие Ø16 мм
- 28.4016S-GEWВтулка переходная EWS 28.4016S-GEW, хвостовик Ø40, отверстие Ø16 мм
- 28.4016SIKВтулка переходная EWS 28.4016SIK, хвостовик Ø40, отверстие Ø16 мм
- 28.4018SIKВтулка переходная EWS 28.4018SIK, хвостовик Ø40, отверстие Ø18 мм
- 28.4020SВтулка переходная EWS 28.4020S, хвостовик Ø40, отверстие Ø20 мм
- 28.4020S-GEWВтулка переходная EWS 28.4020S-GEW, хвостовик Ø40, отверстие Ø20 мм
- 28.4020SIKВтулка переходная EWS 28.4020SIK, хвостовик Ø40, отверстие Ø20 мм
- 28.4025SВтулка переходная EWS 28.4025S, хвостовик Ø40, отверстие Ø25 мм
- 28.4025S-M6Втулка переходная EWS 28.4025S-M6, хвостовик Ø40, отверстие Ø25 мм
- 28.4025SIKВтулка переходная EWS 28.4025SIK, хвостовик Ø40, отверстие Ø25 мм
- 28.4031.75SВтулка переходная EWS 28.4031.75S, хвостовик Ø40, отверстие Ø31,75 мм (1 1/4")
- 28.4032SВтулка переходная EWS 28.4032S, хвостовик Ø40, отверстие Ø32 мм
- 28.4032S-M6Втулка переходная EWS 28.4032S-M6, хвостовик Ø40, отверстие Ø32 мм
Инструмент статический2
- 19.40VXT4-ZYLАдаптер для инструмента EWS 19.40VXT4-ZYL, хвостовик Ø40, система EWS Varia VXT4
- PH31.4032-ZYLДержавка плавающая EWS PH31.4032-ZYL, хвостовик Ø40, под цанги, код 320 470E
Ключи и отвёртки1
- AZS-M10x1 xxКлюч для монтажного резьбового кольца EWS AZS-M10x1 xx
Принадлежности и оснастка для настройки инструмента1
- UMB100Приспособление монтажное EWS UMB100
Документы по позиции
Для этой позиции документы пока не привязаны.
