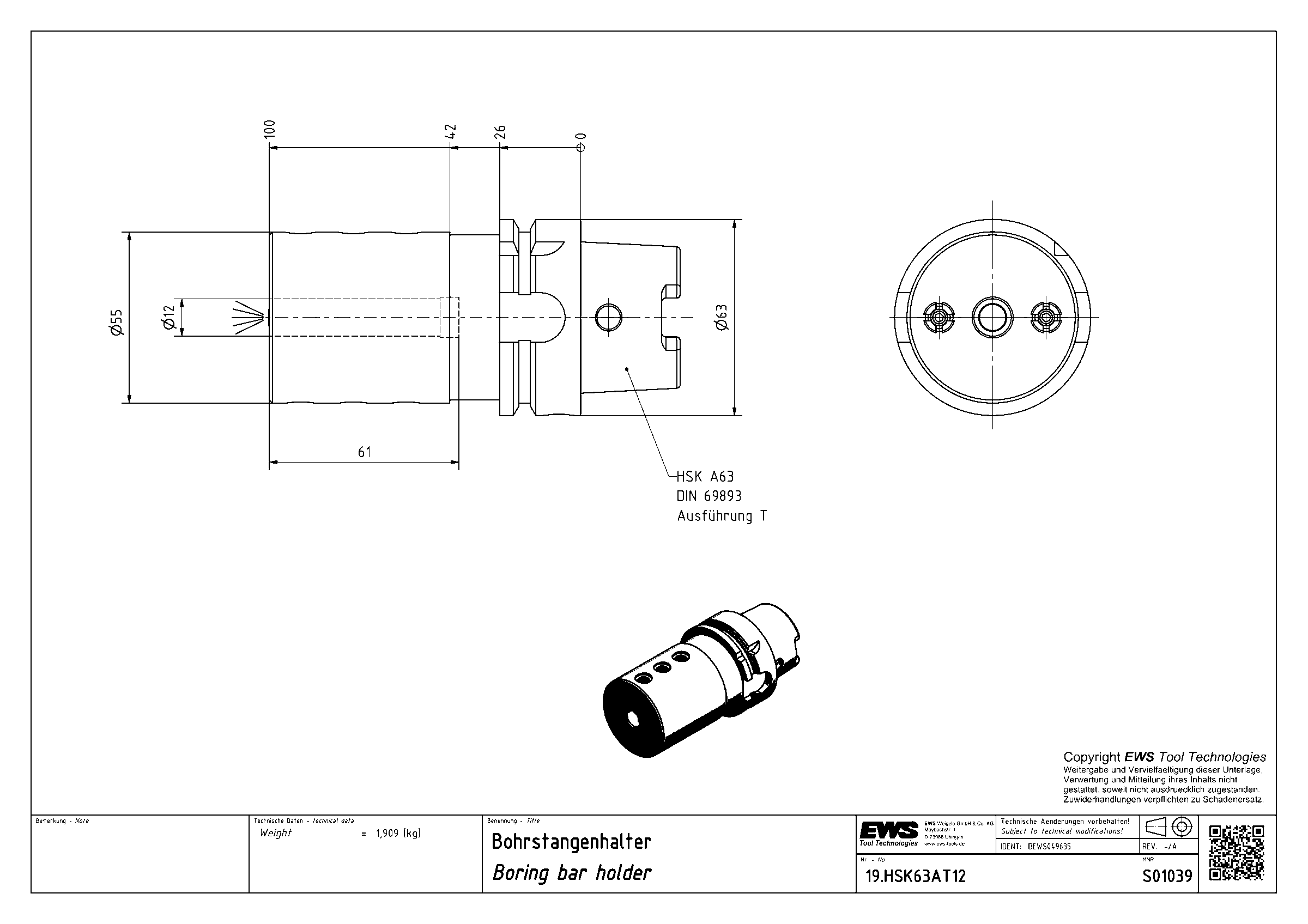

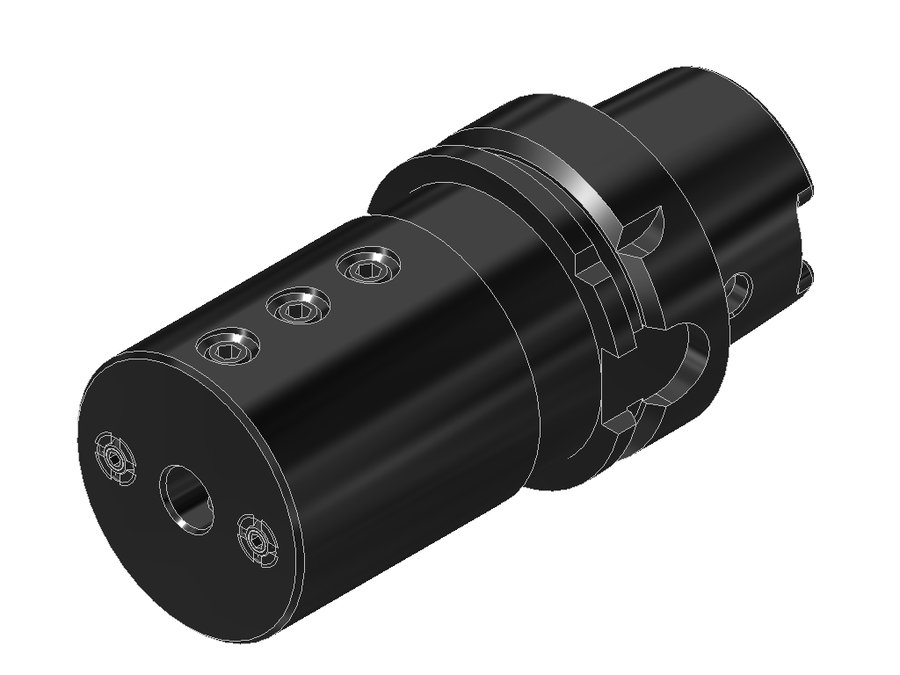

Державка для расточных борштанг EWS 19.HSK63AT12, HSK63AT с ограниченным допуском, отверстие Ø12 мм
| Угол выхода | 0° |
|---|---|
| Диаметр корпуса | 55 мм |
| Код интерфейса станка | HSK06300795 |
| Код интерфейса инструмента | ZYL01202215 |
| Диаметр буртика | 63 мм |
| Исполнение | нейтральное |
| Присоединение к станку | HSK-T63 |
| Присоединение инструмента | борштанга Ø12 |
| Функциональная длина | 39 мм |
| Вылет LPR | 100 мм |
| Масса | 1,909 кг |
| Общая длина | 132 мм |
| Заказной номер EWS | S01039 |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 19.HSK63AT12 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Другие типоразмеры серии
Державки для расточных борштанг EWS, присоединение к станку HSK — 10 позиций серии, EWS.
| Артикул | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|
| 19.HSK63AT06 | борштанга Ø6 | 63 | 100 | 132 | |
| 19.HSK63AT08 | борштанга Ø8 | 39 | 100 | 132 | |
| 19.HSK63AT10 | борштанга Ø10 | 39 | 100 | 132 | |
| 19.HSK63AT12 | борштанга Ø12 | 39 | 100 | 132 | Текущая |
| 19.HSK63AT16 | борштанга Ø16 | 39 | 100 | 132 | |
| 19.HSK63AT20 | борштанга Ø20 | 39 | 100 | 132 | |
| 19.HSK63AT25 | борштанга Ø25 | 49 | 110 | 142 | |
| 19.HSK63AT32 | борштанга Ø32 | 59 | 120 | 152 | |
| 19.HSK63AT40 | борштанга Ø40 | 50 | 125 | 157 | |
| 19.HSK63ATC6L110 | PSC 63 | — | — | — |
Совместимость
Связанные позиции по данным производителя — 8 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 19.HSK63AT12.
Переходники6
- 28.1203HYDВтулка переходная EWS 28.1203HYD, 12, 03
- 28.1204HYDВтулка переходная EWS 28.1204HYD, хвостовик Ø12, гидропатрон Ø мм
- 28.1205HYDВтулка переходная EWS 28.1205HYD, 12, 05
- 28.1206HYDВтулка переходная EWS 28.1206HYD, 12, 06
- 28.1208HYDВтулка переходная EWS 28.1208HYD, 12, 08
- 28.1210HYDВтулка переходная EWS 28.1210HYD, 12, 10
Ключи и отвёртки1
- AZS-M10x1 xxКлюч для монтажного резьбового кольца EWS AZS-M10x1 xx
Принадлежности и оснастка для настройки инструмента1
- UMB100Приспособление монтажное EWS UMB100
