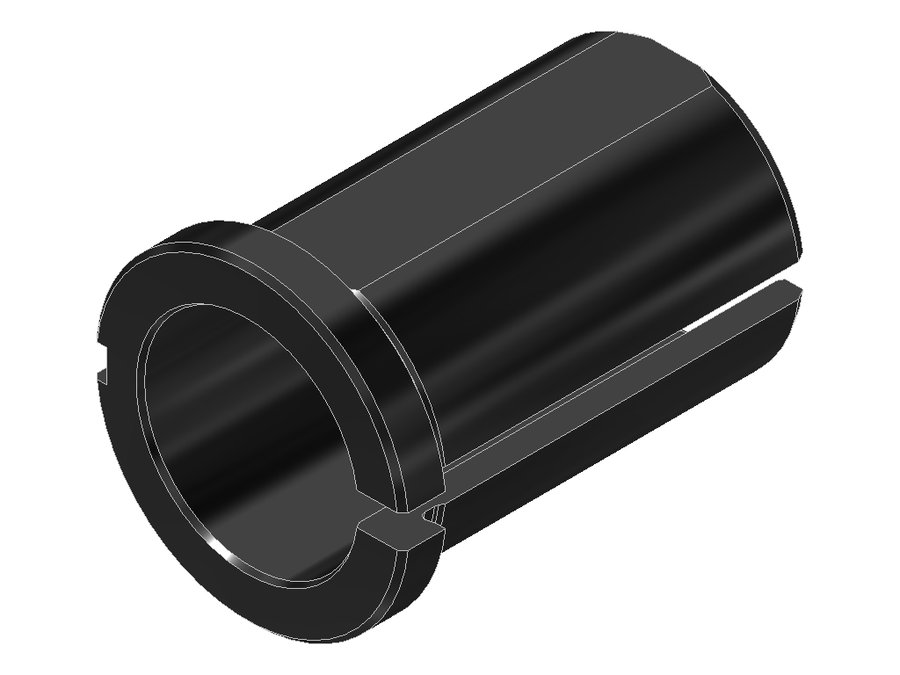

Втулка переходная EWS 28.2520, хвостовик Ø25, отверстие Ø20 мм
EWS · Втулки переходные EWS · арт. 28.2520

Втулка переходная EWS 28.2520, хвостовик Ø25, отверстие Ø20 мм

Код интерфейса станкаZYL02502205
Код интерфейса инструментаZYL02002205
Диаметр буртика29 мм
Диаметр хвостовика25 мм
Масса0,056 кг
Общая длина40 мм
Заказной номер EWS135749

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 28.2520 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Втулки редукционные

Втулки редукционные с шлифованной наружной и внутренней поверхностью или твёрдым точением, для гибкого применения в державках для борштанг.

Материалы

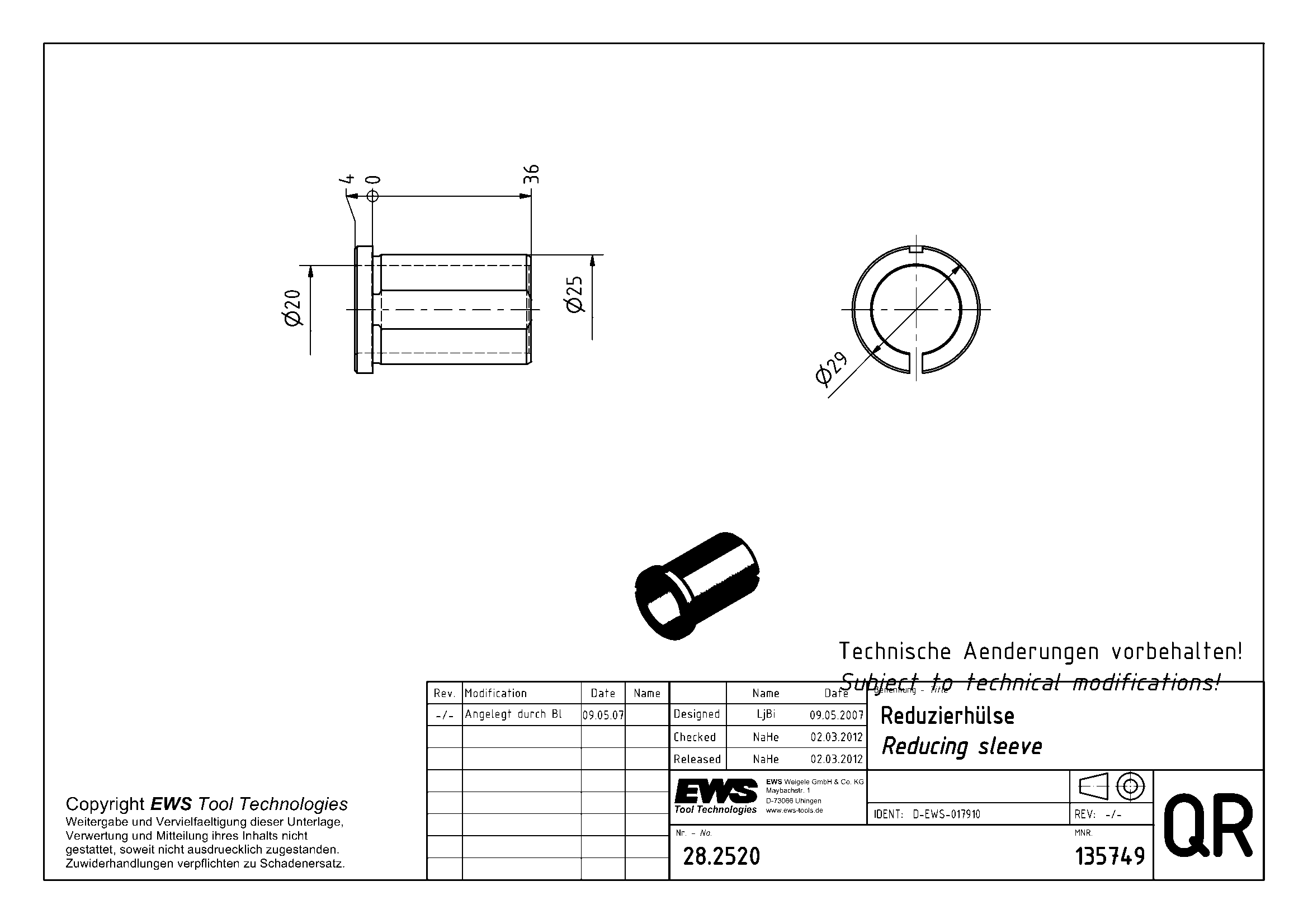

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Втулки переходные EWS — 156 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Переходники.

АртикулДиаметр хвостовика, ммМасса, кгОбщая длина, ммИсполнениеПрисоединение инструментаВ список
28.2516250,08840——
28.2516HYD250,122———
28.2516S250,09950нейтральноеборштанга Ø16
28.2516WN250,09330нейтральноеWeldon Ø16
28.2518HYD25————
28.2518S250,08250нейтральноеборштанга Ø18
28.2520250,05640——Текущая
28.2520HYD250,1———
28.2520S250,06350нейтральноеборштанга Ø20
28.2520WN250,06354нейтральноеWeldon Ø20
28.3008300,23650——
28.3010300,22850——

Совместимость

Связанные позиции по данным производителя — 10 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 28.2520.

Переходники6

  • 28.2006Втулка переходная EWS 28.2006, хвостовик Ø20, отверстие Ø6 мм
  • 28.2008Втулка переходная EWS 28.2008, хвостовик Ø20, отверстие Ø8 мм
  • 28.2010Втулка переходная EWS 28.2010, хвостовик Ø20, отверстие Ø10 мм
  • 28.2011HYDВтулка переходная EWS 28.2011HYD, хвостовик Ø20, отверстие Ø11 мм
  • 28.2012Втулка переходная EWS 28.2012, хвостовик Ø20, отверстие Ø12 мм
  • 28.2016Втулка переходная EWS 28.2016, хвостовик Ø20, отверстие Ø16 мм

Подходит к позициям

У этих позиций 28.2520 указан производителем как подходящий.

Переходники4

  • 28.3025Втулка переходная EWS 28.3025, хвостовик Ø30, отверстие Ø25 мм
  • 28.3225Втулка переходная EWS 28.3225, хвостовик Ø32, отверстие Ø25 мм
  • 28.4025Втулка переходная EWS 28.4025, хвостовик Ø40, отверстие Ø25 мм
  • 28.5025Втулка переходная EWS 28.5025, хвостовик Ø50, отверстие Ø25 мм

Документы по позиции

Для этой позиции документы пока не привязаны.
