EWS · Втулки редукционные EWS · арт. 28.2516WN

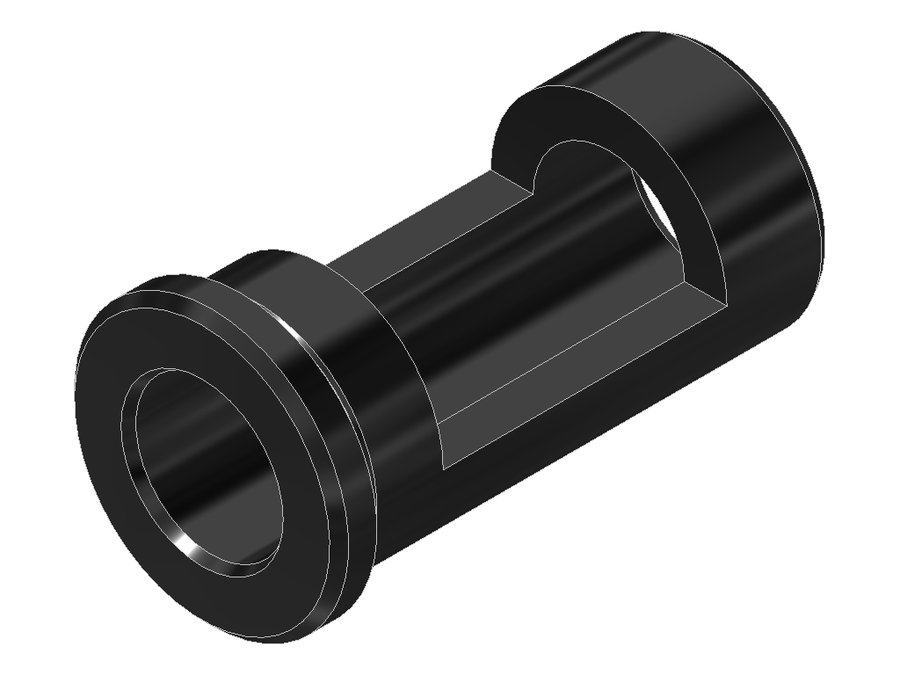

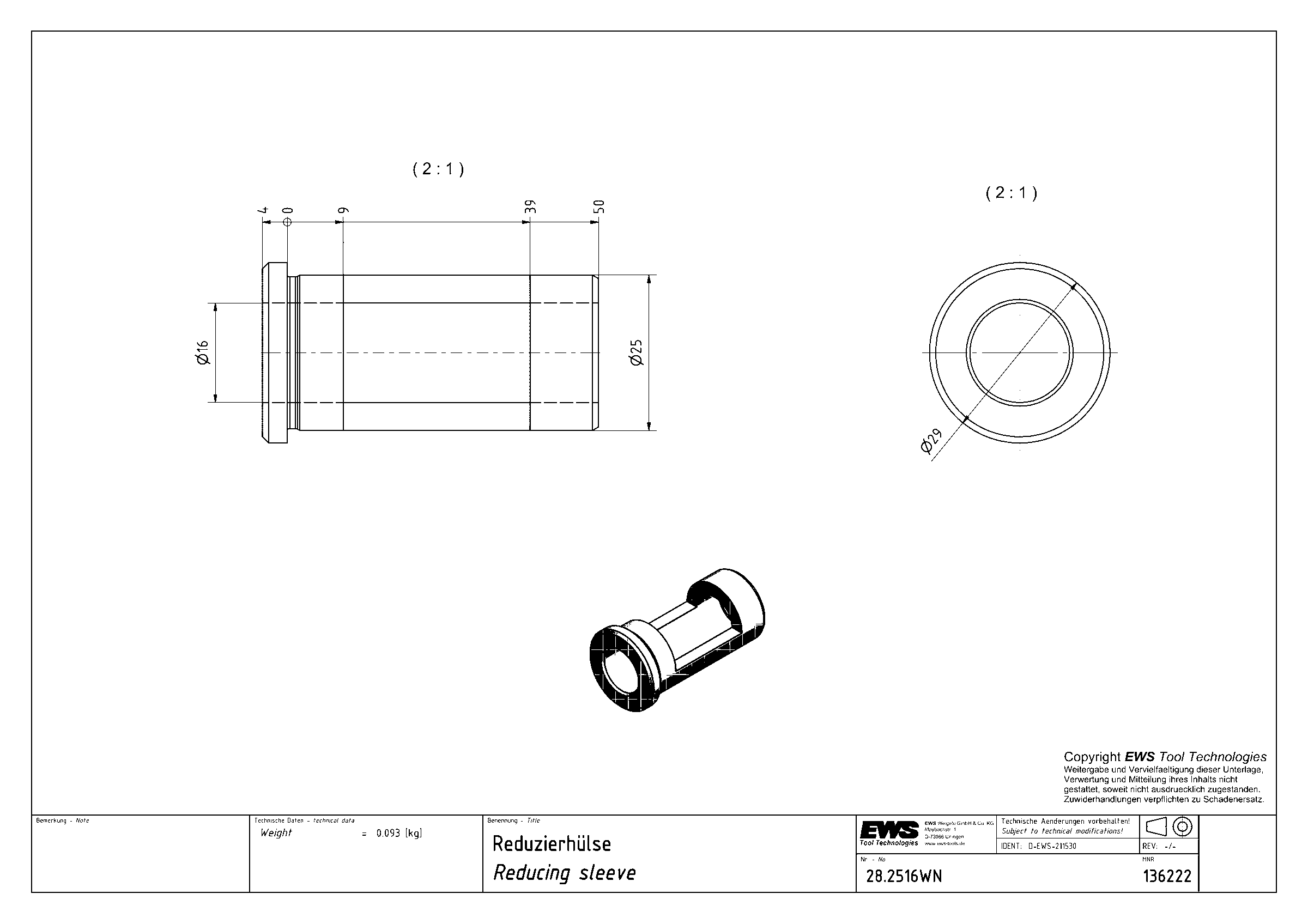

Втулка редукционная EWS 28.2516WN, хвостовик Ø25, Weldon / Whistle Notch Ø16
| Угол выхода | 0° |
|---|---|
| Диаметр корпуса | 29 мм |
| Код интерфейса станка | ZYL02502215 |
| Код интерфейса инструмента | ZYL01601015 |
| Диаметр хвостовика | 25 мм |
| Исполнение | нейтральное |
| Присоединение инструмента | Weldon Ø 16.0 |
| Вылет LPR | 3 мм |
| Масса | 0,093 кг |
| Общая длина | 30 мм |
| Заказной номер EWS | 136222 |
Описание
Втулки редукционные
Втулки редукционные с шлифованной наружной и внутренней поверхностью или твёрдым точением, для гибкого применения в державках для борштанг.
Другие типоразмеры серии
Втулки редукционные EWS — 156 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Переходники.
| Артикул | Диаметр хвостовика, мм | Масса, кг | Общая длина, мм | Исполнение | Присоединение инструмента | В список |
|---|---|---|---|---|---|---|
| 28.2512SIK | 25 | 0,164 | 54 | нейтральное | Ø 12.0 (boring bar) | |
| 28.2514HYD | 25 | 0 | — | — | — | |
| 28.2514S | 25 | 0,113 | 50 | нейтральное | Ø 14.0 (boring bar) | |
| 28.2516 | 25 | 0,088 | 40 | — | — | |
| 28.2516HYD | 25 | 0,122 | — | — | — | |
| 28.2516S | 25 | 0,099 | 50 | нейтральное | Ø 16.0 (boring bar) | |
| 28.2516WN | 25 | 0,093 | 30 | нейтральное | Weldon Ø 16.0 | Текущая |
| 28.2518HYD | 25 | 0 | — | — | — | |
| 28.2518S | 25 | 0,082 | 50 | нейтральное | Ø 18.0 (boring bar) | |
| 28.2520 | 25 | 0,056 | 40 | — | — | |
| 28.2520HYD | 25 | 0,1 | — | — | — | |
| 28.2520S | 25 | 0,063 | 50 | нейтральное | Ø 20.0 (boring bar) |
Совместимость
Связанные позиции по данным производителя — 70 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходит к позициям
У этих позиций 28.2516WN указан производителем как подходящий.
Инструмент статический59
- 17.2525ABCДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.2525ABC, хвостовик Ø25, отверстие Ø25 мм
- 17.2525ABCRLWДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.2525ABCRLW, хвостовик Ø25, отверстие Ø25 мм
- 17.2525DE332Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.2525DE332, хвостовик Ø25, отверстие Ø25 мм
- 17.2525DMFTДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.2525DMFT, хвостовик Ø25, отверстие Ø25 мм
- 17.2525DMFTTFДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.2525DMFTTF, хвостовик Ø25, отверстие Ø25 мм
- 17.2525E332Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.2525E332, хвостовик Ø25, отверстие Ø25 мм
- 17.2525E332RLДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.2525E332RL, хвостовик Ø25, отверстие Ø25 мм
- 17.2525G200Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.2525G200, хвостовик Ø25, отверстие Ø25 мм
- 17.2525G200RLWДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.2525G200RLW, хвостовик Ø25, отверстие Ø25 мм
- 17.2525G200VДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.2525G200V, хвостовик Ø25, отверстие Ø25 мм
- 17.2525MFTДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.2525MFT, хвостовик Ø25, отверстие Ø25 мм
- 17.2525MFTTFДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.2525MFTTF, хвостовик Ø25, отверстие Ø25 мм
- 17.2525TNEДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.2525TNE, хвостовик Ø25, отверстие Ø25 мм
- 17.3025CTXДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3025CTX, хвостовик Ø30, отверстие Ø25 мм
- 17.3025CTXTFДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3025CTXTF, хвостовик Ø30, отверстие Ø25 мм
- 17.3025DCTXДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3025DCTX, хвостовик Ø30, отверстие Ø25 мм
- 17.3025DCTXTFДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3025DCTXTF, хвостовик Ø30, отверстие Ø25 мм
- 17.3025E365Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3025E365, хвостовик Ø30, отверстие Ø25 мм
- 17.3025G300Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3025G300, хвостовик Ø30, отверстие Ø25 мм
- 17.3025G300RLWДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3025G300RLW, хвостовик Ø30, отверстие Ø25 мм
- 17.3025LCTXДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3025LCTX, хвостовик Ø30, отверстие Ø25 мм
- 17.3025LCTXTFДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3025LCTXTF, хвостовик Ø30, отверстие Ø25 мм
- 17.3025LDCTXДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3025LDCTX, хвостовик Ø30, отверстие Ø25 мм
- 17.3025LDCTXTFДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3025LDCTXTF, хвостовик Ø30, отверстие Ø25 мм
- 17.3025TNX65Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3025TNX65, хвостовик Ø30, отверстие Ø25 мм
- 17.BMT25BNDX65Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMT25BNDX65, BMT, отверстие Ø25 мм
- 17.BMT25DAS200-15°Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMT25DAS200-15°, BMT, отверстие Ø25 мм
- 17.BMT25DBMT45X85SW290-15°Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMT25DBMT45X85SW290-15°, BMT, отверстие Ø25 мм
- 17.BMT25DBMT45X85SW300-15°Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMT25DBMT45X85SW300-15°, BMT, отверстие Ø25 мм
- 17.BMT25DBMT45X85SW320-15°Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMT25DBMT45X85SW320-15°, BMT, отверстие Ø25 мм
- 17.BMT25DBMT55SW350-15°Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMT25DBMT55SW350-15°, BMT, отверстие Ø25 мм
- 17.BMT25DBMT65X65X100SW365-15°Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMT25DBMT65X65X100SW365-15°, BMT, отверстие Ø25 мм
- 17.BMT25DBMT65X72SW365-15°Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMT25DBMT65X72SW365-15°, BMT, отверстие Ø25 мм
- 17.BMT25DBNDZ0X50X85Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMT25DBNDZ0X50X85, BMT, отверстие Ø25 мм
- 17.BMT25DNTY3-15°Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMT25DNTY3-15°, BMT, отверстие Ø25 мм
- 17.BMT25DTW10X47.5X82.5-15°Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMT25DTW10X47.5X82.5-15°, BMT, отверстие Ø25 мм
- 17.BMT25DWT250X39X75Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMT25DWT250X39X75, BMT, отверстие Ø25 мм
- 17.BMT25DWT250X47.5X82.5Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMT25DWT250X47.5X82.5, BMT, отверстие Ø25 мм
- 17.BMT25NTY3Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMT25NTY3, BMT, отверстие Ø25 мм
- 17.BMT25NTY3X92.5Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMT25NTY3X92.5, BMT, отверстие Ø25 мм
Показаны первые 40 из 59. Остальные — в разделе Инструмент статический.
Переходники7
- 28.3225G200Втулка редукционная EWS 28.3225G200, хвостовик Ø32, отверстие Ø25 мм
- 28.3225G200M6Втулка редукционная EWS 28.3225G200M6, хвостовик Ø32, отверстие Ø25 мм
- 28.4025SВтулка редукционная EWS 28.4025S, хвостовик Ø40, отверстие Ø25 мм
- 28.4025S-M6Втулка редукционная EWS 28.4025S-M6, хвостовик Ø40, отверстие Ø25 мм
- 28.4025SIKВтулка редукционная EWS 28.4025SIK, хвостовик Ø40, отверстие Ø25 мм
- 28.5025SВтулка редукционная EWS 28.5025S, хвостовик Ø50, отверстие Ø25 мм
- 28.5025SIKВтулка редукционная EWS 28.5025SIK, хвостовик Ø50, отверстие Ø25 мм
Адаптеры с хвостовиком по DIN 698712
- 27.SK4025L70WPДержавка для свёрл со сменными пластинами EWS 27.SK4025L70WP, SK40, d 25 мм, вылет LPR 70 мм
- 27.SK5025L70WPДержавка для свёрл со сменными пластинами EWS 27.SK5025L70WP, SK50, d 25 мм, вылет LPR 70 мм
Адаптеры с хвостовиком по JIS B 6339 (BT MAS)1
- 27.BT4025L76WPДержавка для свёрл со сменными пластинами EWS 27.BT4025L76WP, BT40, d 25 мм, вылет LPR 76 мм
Инструмент приводной1
- 40.5025HYDVL5IKГоловка приводная осевая сверлильно-фрезерная EWS 40.5025HYDVL5IK, хвостовик Ø50, гидропатрон Ø25
