EWS · Втулки редукционные EWS · арт. 28.5025

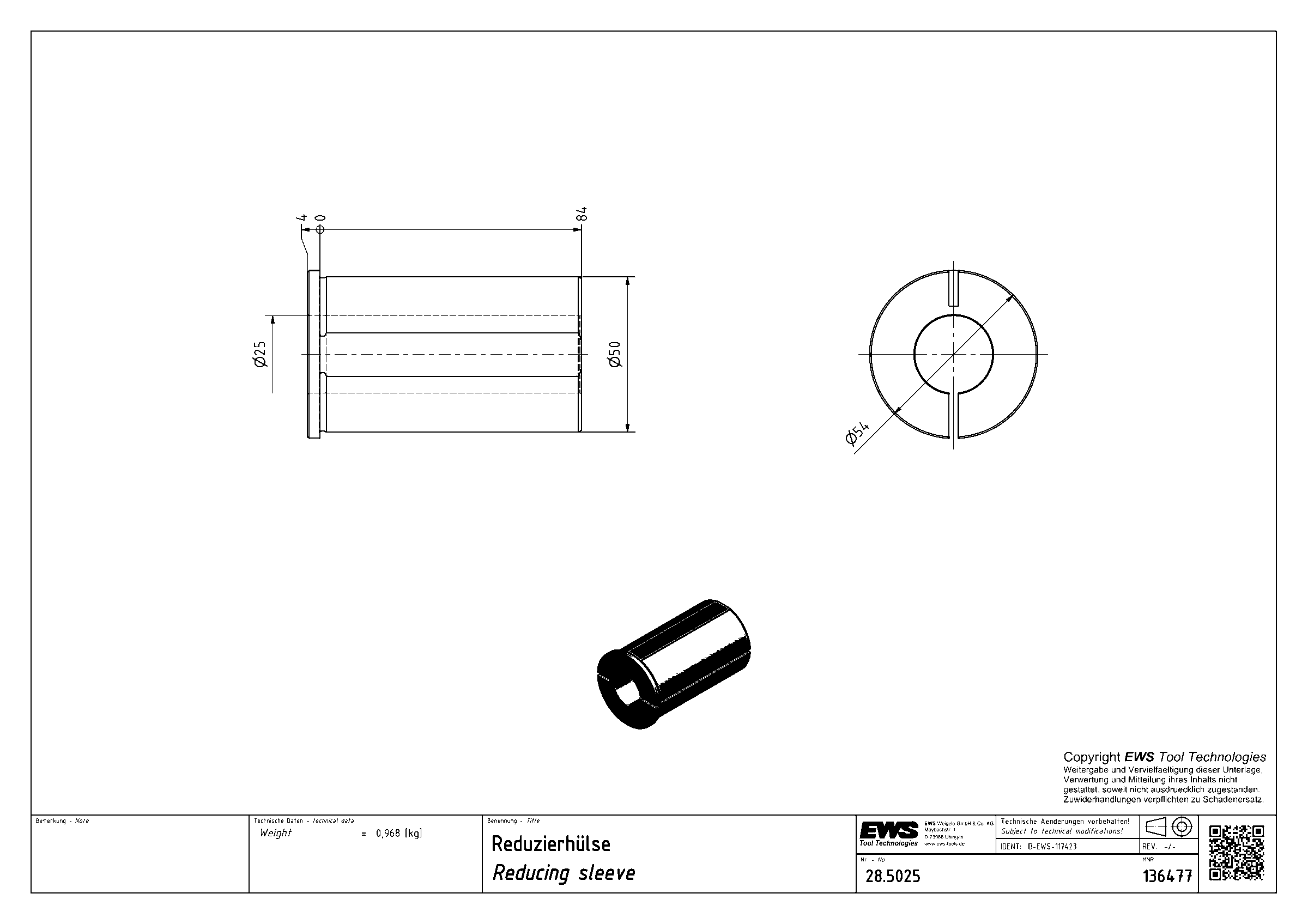

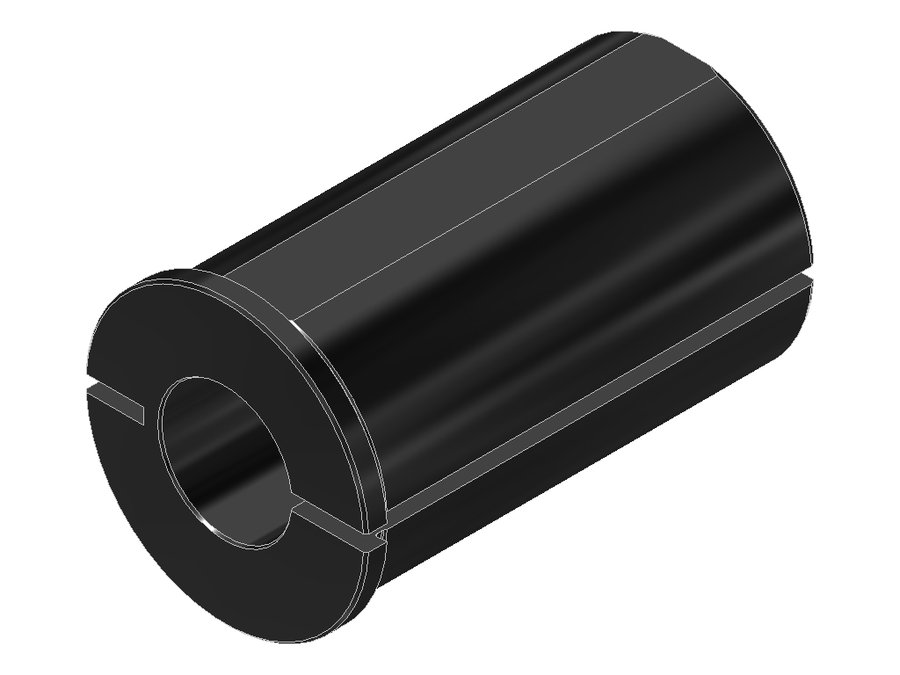

Втулка редукционная EWS 28.5025, хвостовик Ø50, отверстие Ø25 мм
| Код интерфейса станка | ZYL05002205 |
|---|---|
| Код интерфейса инструмента | ZYL02502205 |
| Диаметр буртика | 54 мм |
| Диаметр хвостовика | 50 мм |
| Масса | 0,968 кг |
| Общая длина | 88 мм |
| Заказной номер EWS | 136477 |
Описание
Втулки редукционные
Втулки редукционные с шлифованной наружной и внутренней поверхностью или твёрдым точением, для гибкого применения в державках для борштанг.
Другие типоразмеры серии
Втулки редукционные EWS — 156 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Переходники.
| Артикул | Диаметр хвостовика, мм | Масса, кг | Общая длина, мм | Исполнение | Присоединение инструмента | В список |
|---|---|---|---|---|---|---|
| 28.5012SIK | 50 | 1,116 | 78 | нейтральное | Ø 12.0 (boring bar) | |
| 28.5016S | 50 | 0,932 | 75 | нейтральное | Ø 16.0 (boring bar) | |
| 28.5016SIK | 50 | 0,973 | 78 | нейтральное | Ø 16.0 (boring bar) | |
| 28.5020 | 50 | 1,079 | 88 | — | — | |
| 28.5020S | 50 | 0,88 | 75 | нейтральное | Ø 20.0 (boring bar) | |
| 28.5020SIK | 50 | 0,92 | 78 | нейтральное | Ø 20.0 (boring bar) | |
| 28.5025 | 50 | 0,968 | 88 | — | — | Текущая |
| 28.5025S | 50 | 0,793 | 75 | нейтральное | Ø 25.0 (boring bar) | |
| 28.5025SIK | 50 | 0,829 | 78 | нейтральное | Ø 25.0 (boring bar) | |
| 28.5032 | 50 | 0,767 | 88 | — | — | |
| 28.5032S | 50 | 0,632 | 75 | нейтральное | Ø 32.0 (boring bar) | |
| 28.5032SIK | 50 | 0,656 | 78 | нейтральное | Ø 32.0 (boring bar) |
Совместимость
Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 28.5025.
Переходники5
- 28.2506Втулка редукционная EWS 28.2506, хвостовик Ø25, отверстие Ø6 мм
- 28.2510Втулка редукционная EWS 28.2510, хвостовик Ø25, отверстие Ø10 мм
- 28.2512Втулка редукционная EWS 28.2512, хвостовик Ø25, отверстие Ø12 мм
- 28.2516Втулка редукционная EWS 28.2516, хвостовик Ø25, отверстие Ø16 мм
- 28.2520Втулка редукционная EWS 28.2520, хвостовик Ø25, отверстие Ø20 мм
Документы по позиции
Для этой позиции документы пока не привязаны.
