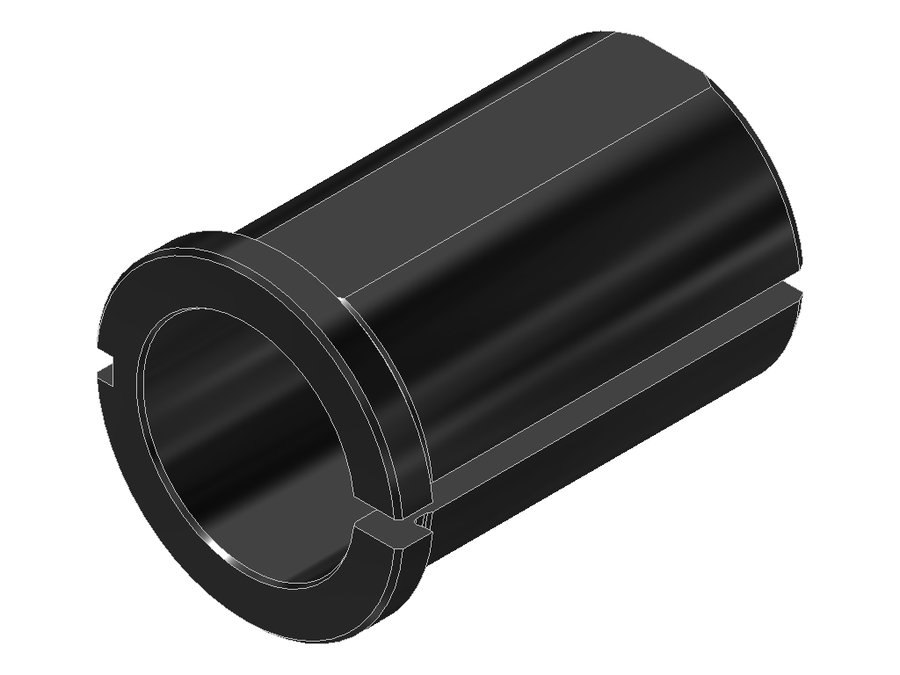

Втулка переходная EWS 28.3225, хвостовик Ø32, отверстие Ø25 мм
EWS · Втулки переходные EWS · арт. 28.3225

Втулка переходная EWS 28.3225, хвостовик Ø32, отверстие Ø25 мм

Код интерфейса станкаZYL03202205
Код интерфейса инструментаZYL02502205
Диаметр буртика36 мм
Диаметр хвостовика32 мм
Масса0,12 кг
Общая длина50 мм
Заказной номер EWS136301

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 28.3225 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Втулки редукционные

Втулки редукционные с шлифованной наружной и внутренней поверхностью или твёрдым точением, для гибкого применения в державках для борштанг.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Втулки переходные EWS — 156 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Переходники.

АртикулДиаметр хвостовика, ммМасса, кгОбщая длина, ммИсполнениеПрисоединение инструментаВ список
28.3218G200IK320,2561нейтральноеборштанга Ø18
28.3220320,18350——
28.3220G200320,2158нейтральноеборштанга Ø20
28.3220G200IK320,22761нейтральноеборштанга Ø20
28.3220G200M6320,23261нейтральноеборштанга Ø20
28.3220HYD320,229—нейтральноегидропатрон Ø20
28.3225320,1250——Текущая
28.3225G200320,14258нейтральноеборштанга Ø25
28.3225G200M6320,1661нейтральноеборштанга Ø25
28.3225HYD32——нейтральноегидропатрон Ø25
28.4006S400,54158нейтральноеборштанга Ø6
28.4006SIK400,58961нейтральноеборштанга Ø6

Совместимость

Связанные позиции по данным производителя — 7 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 28.3225.

Переходники5

  • 28.2506Втулка переходная EWS 28.2506, хвостовик Ø25, отверстие Ø6 мм
  • 28.2510Втулка переходная EWS 28.2510, хвостовик Ø25, отверстие Ø10 мм
  • 28.2512Втулка переходная EWS 28.2512, хвостовик Ø25, отверстие Ø12 мм
  • 28.2516Втулка переходная EWS 28.2516, хвостовик Ø25, отверстие Ø16 мм
  • 28.2520Втулка переходная EWS 28.2520, хвостовик Ø25, отверстие Ø20 мм

Подходит к позициям

У этих позиций 28.3225 указан производителем как подходящий.

Переходники2

  • 28.4032Втулка переходная EWS 28.4032, хвостовик Ø40, отверстие Ø32 мм
  • 28.5032Втулка переходная EWS 28.5032, хвостовик Ø50, отверстие Ø32 мм

Документы по позиции

Для этой позиции документы пока не привязаны.
