EWS · Втулки редукционные EWS · арт. 28.2518S

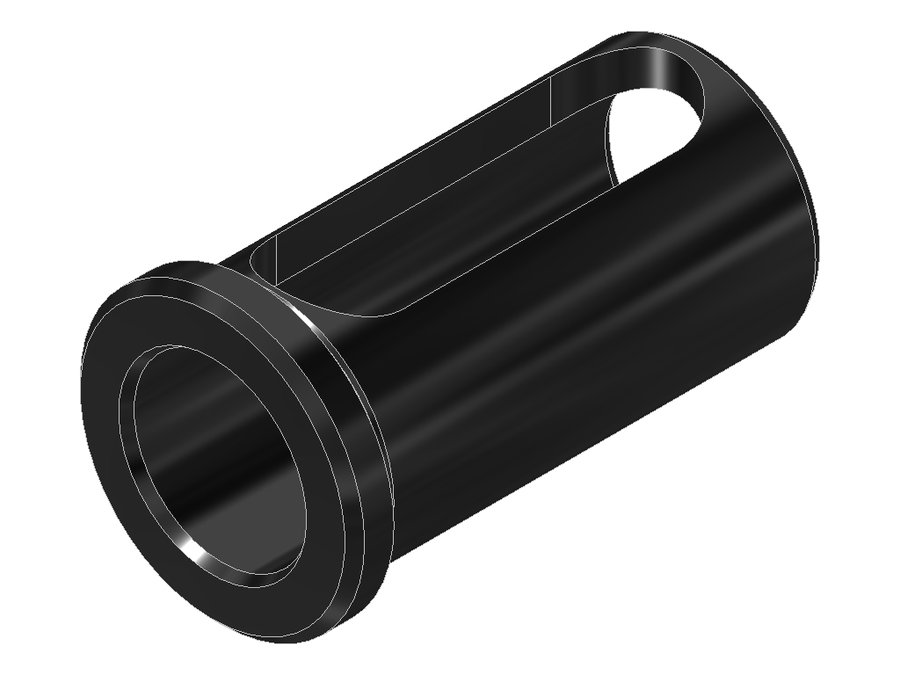

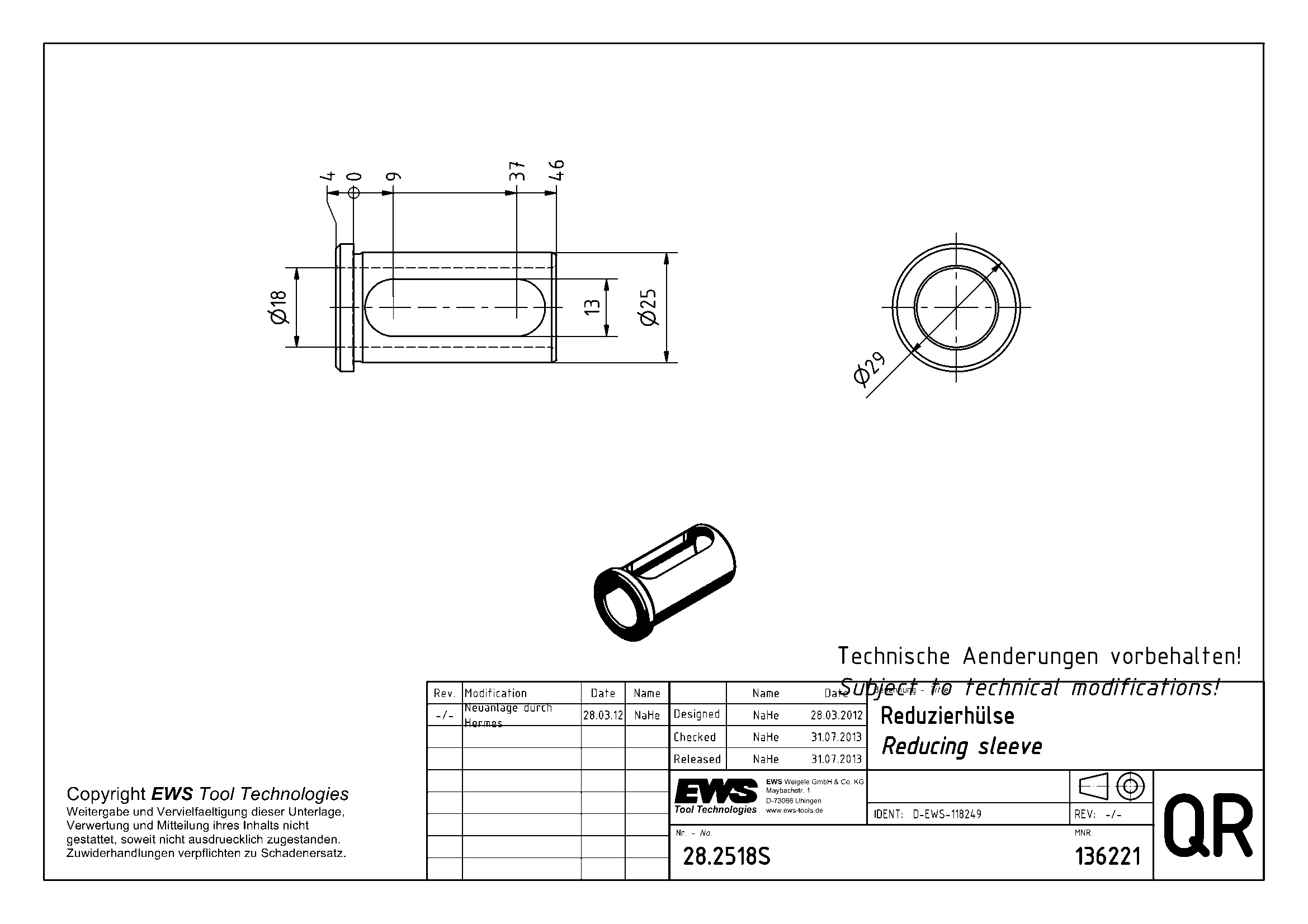

Втулка редукционная EWS 28.2518S, хвостовик Ø25, отверстие Ø18 мм
| Угол выхода | 0° |
|---|---|
| Диаметр корпуса | 29 мм |
| Код интерфейса станка | ZYL02502215 |
| Код интерфейса инструмента | ZYL01802215 |
| Диаметр хвостовика | 25 мм |
| Исполнение | нейтральное |
| Присоединение инструмента | Ø 18.0 (boring bar) |
| Вылет LPR | 4 мм |
| Масса | 0,082 кг |
| Общая длина | 50 мм |
| Заказной номер EWS | 136221 |
Описание
Втулки редукционные
Втулки редукционные с шлифованной наружной и внутренней поверхностью или твёрдым точением, для гибкого применения в державках для борштанг.
Другие типоразмеры серии
Втулки редукционные EWS — 156 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Переходники.
| Артикул | Диаметр хвостовика, мм | Масса, кг | Общая длина, мм | Исполнение | Присоединение инструмента | В список |
|---|---|---|---|---|---|---|
| 28.2514S | 25 | 0,113 | 50 | нейтральное | Ø 14.0 (boring bar) | |
| 28.2516 | 25 | 0,088 | 40 | — | — | |
| 28.2516HYD | 25 | 0,122 | — | — | — | |
| 28.2516S | 25 | 0,099 | 50 | нейтральное | Ø 16.0 (boring bar) | |
| 28.2516WN | 25 | 0,093 | 30 | нейтральное | Weldon Ø 16.0 | |
| 28.2518HYD | 25 | 0 | — | — | — | |
| 28.2518S | 25 | 0,082 | 50 | нейтральное | Ø 18.0 (boring bar) | Текущая |
| 28.2520 | 25 | 0,056 | 40 | — | — | |
| 28.2520HYD | 25 | 0,1 | — | — | — | |
| 28.2520S | 25 | 0,063 | 50 | нейтральное | Ø 20.0 (boring bar) | |
| 28.2520WN | 25 | 0,063 | 54 | нейтральное | Weldon Ø 20.0 | |
| 28.3008 | 30 | 0,236 | 50 | — | — |
Совместимость
Связанные позиции по данным производителя — 70 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходит к позициям
У этих позиций 28.2518S указан производителем как подходящий.
