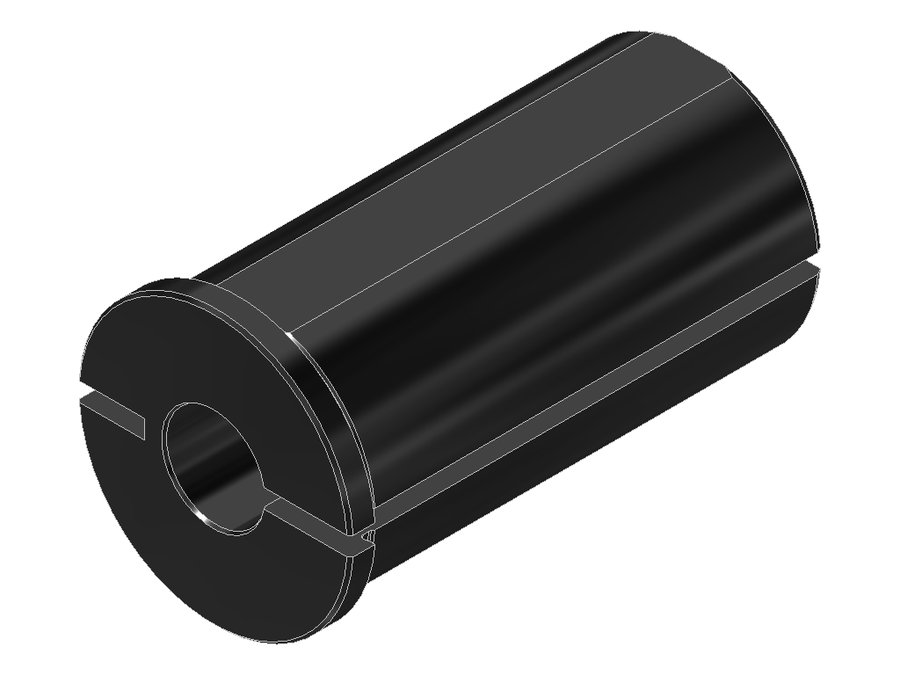

Втулка переходная EWS 28.4016, хвостовик Ø40, отверстие Ø16 мм
EWS · Втулки переходные EWS · арт. 28.4016

Втулка переходная EWS 28.4016, хвостовик Ø40, отверстие Ø16 мм

Код интерфейса станкаZYL04002205
Код интерфейса инструментаZYL01602205
Диаметр буртика44 мм
Диаметр хвостовика40 мм
Масса0,603 кг
Общая длина78 мм
Заказной номер EWS136369

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 28.4016 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Втулки редукционные

Втулки редукционные с шлифованной наружной и внутренней поверхностью или твёрдым точением, для гибкого применения в державках для борштанг.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Втулки переходные EWS — 156 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Переходники.

АртикулДиаметр хвостовика, ммМасса, кгОбщая длина, ммИсполнениеПрисоединение инструментаВ список
28.4010400,6678——
28.4010S400,53258нейтральноеборштанга Ø10
28.4010SIK400,56761нейтральноеборштанга Ø10
28.4012400,63178——
28.4012S400,51658нейтральноеборштанга Ø12
28.4012SIK400,55261нейтральноеборштанга Ø12
28.4016400,60378——Текущая
28.4016S400,42958нейтральноеборштанга Ø16
28.4016S-GEW400,48158нейтральноеборштанга Ø16
28.4016SIK400,45861нейтральноеборштанга Ø16
28.4018SIK400,43861нейтральноеборштанга Ø18
28.4020400,54478——

Совместимость

Связанные позиции по данным производителя — 2 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходит к позициям

У этих позиций 28.4016 указан производителем как подходящий.

Переходники2

  • 28.5040Втулка переходная EWS 28.5040, хвостовик Ø50, отверстие Ø40 мм
  • 28.6040Втулка переходная EWS 28.6040, хвостовик Ø60, отверстие Ø40 мм

Документы по позиции

Для этой позиции документы пока не привязаны.
