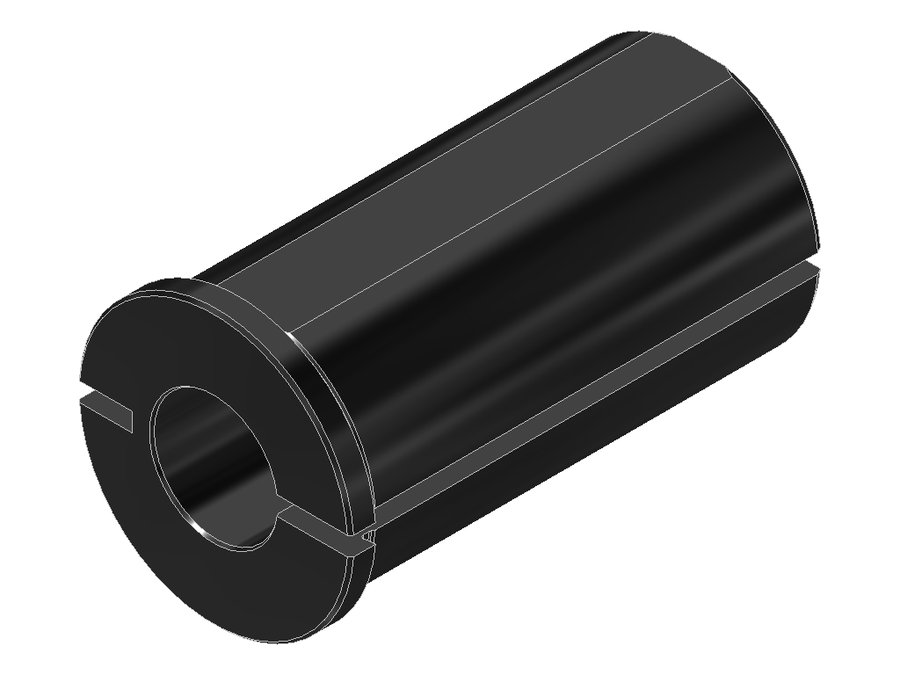

Втулка переходная EWS 28.4020, хвостовик Ø40, отверстие Ø20 мм
EWS · Втулки переходные EWS · арт. 28.4020

Втулка переходная EWS 28.4020, хвостовик Ø40, отверстие Ø20 мм

Код интерфейса станкаZYL04002205
Код интерфейса инструментаZYL02002205
Диаметр буртика44 мм
Диаметр хвостовика40 мм
Масса0,544 кг
Общая длина78 мм
Заказной номер EWS136371

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 28.4020 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Втулки редукционные

Втулки редукционные с шлифованной наружной и внутренней поверхностью или твёрдым точением, для гибкого применения в державках для борштанг.

Материалы

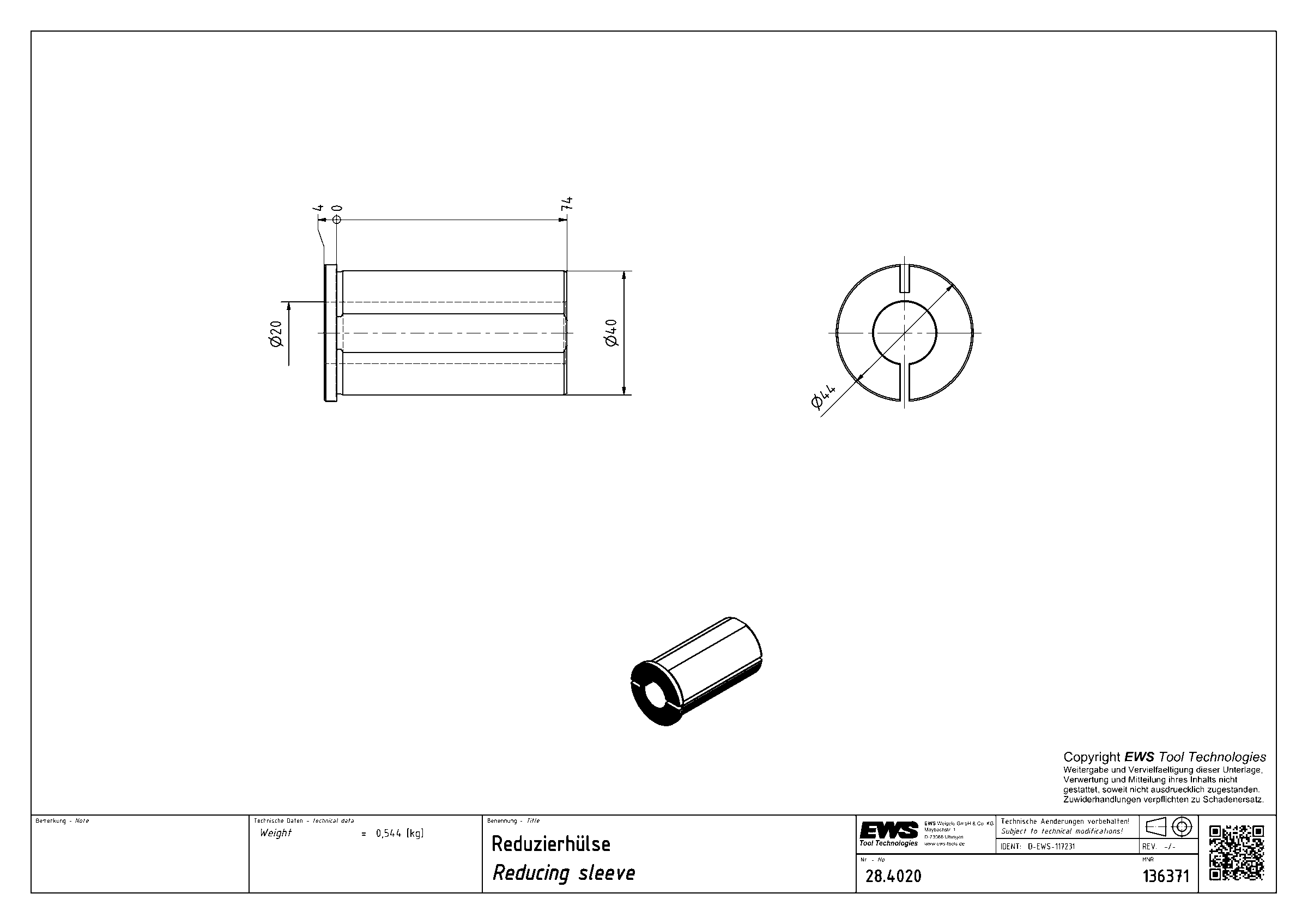

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Втулки переходные EWS — 156 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Переходники.

АртикулДиаметр хвостовика, ммМасса, кгОбщая длина, ммИсполнениеПрисоединение инструментаВ список
28.4012SIK400,55261нейтральноеборштанга Ø12
28.4016400,60378——
28.4016S400,42958нейтральноеборштанга Ø16
28.4016S-GEW400,48158нейтральноеборштанга Ø16
28.4016SIK400,45861нейтральноеборштанга Ø16
28.4018SIK400,43861нейтральноеборштанга Ø18
28.4020400,54478——Текущая
28.4020S400,38858нейтральноеборштанга Ø20
28.4020S-GEW400,42858нейтральноеборштанга Ø20
28.4020SIK400,41661нейтральноеборштанга Ø20
28.4025400,45278——
28.4025S400,3258нейтральноеборштанга Ø25

Совместимость

Связанные позиции по данным производителя — 8 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 28.4020.

Переходники6

  • 28.2006Втулка переходная EWS 28.2006, хвостовик Ø20, отверстие Ø6 мм
  • 28.2008Втулка переходная EWS 28.2008, хвостовик Ø20, отверстие Ø8 мм
  • 28.2010Втулка переходная EWS 28.2010, хвостовик Ø20, отверстие Ø10 мм
  • 28.2011HYDВтулка переходная EWS 28.2011HYD, хвостовик Ø20, отверстие Ø11 мм
  • 28.2012Втулка переходная EWS 28.2012, хвостовик Ø20, отверстие Ø12 мм
  • 28.2016Втулка переходная EWS 28.2016, хвостовик Ø20, отверстие Ø16 мм

Подходит к позициям

У этих позиций 28.4020 указан производителем как подходящий.

Переходники2

  • 28.5040Втулка переходная EWS 28.5040, хвостовик Ø50, отверстие Ø40 мм
  • 28.6040Втулка переходная EWS 28.6040, хвостовик Ø60, отверстие Ø40 мм

Документы по позиции

Для этой позиции документы пока не привязаны.
