EWS · Втулки редукционные EWS · арт. 28.4012S

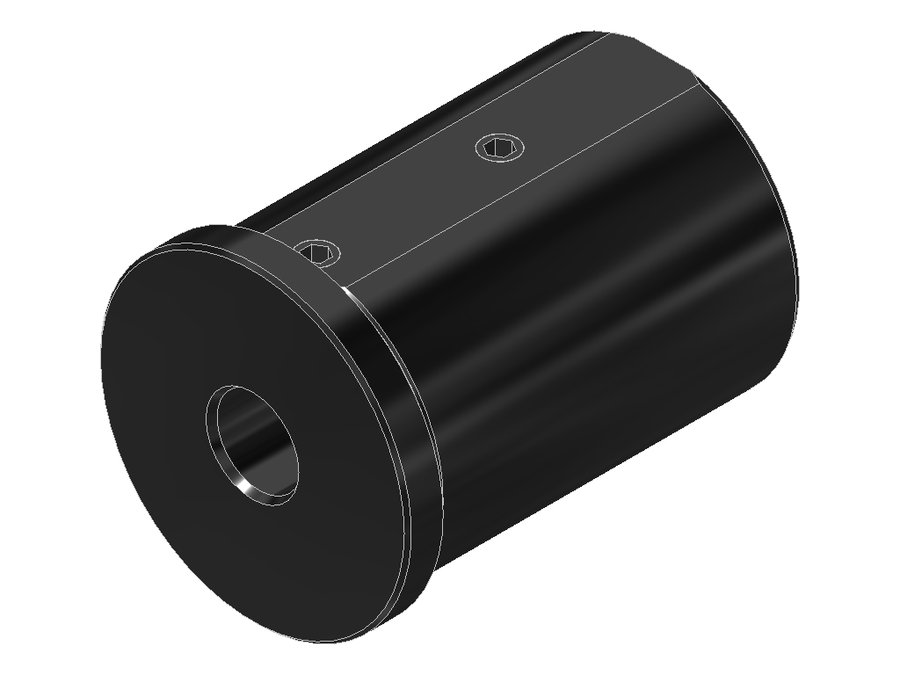

Втулка редукционная EWS 28.4012S, хвостовик Ø40, отверстие Ø12 мм

Угол выхода	0°
Диаметр корпуса	44 мм
Код интерфейса станка	ZYL04002215
Код интерфейса инструмента	ZYL01202215
Диаметр хвостовика	40 мм
Исполнение	нейтральное
Присоединение инструмента	Ø 12.0 (boring bar)
Вылет LPR	5 мм
Масса	0,516 кг
Общая длина	58 мм
Заказной номер EWS	136379

Описание

Втулки редукционные

Втулки редукционные с шлифованной наружной и внутренней поверхностью или твёрдым точением, для гибкого применения в державках для борштанг.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

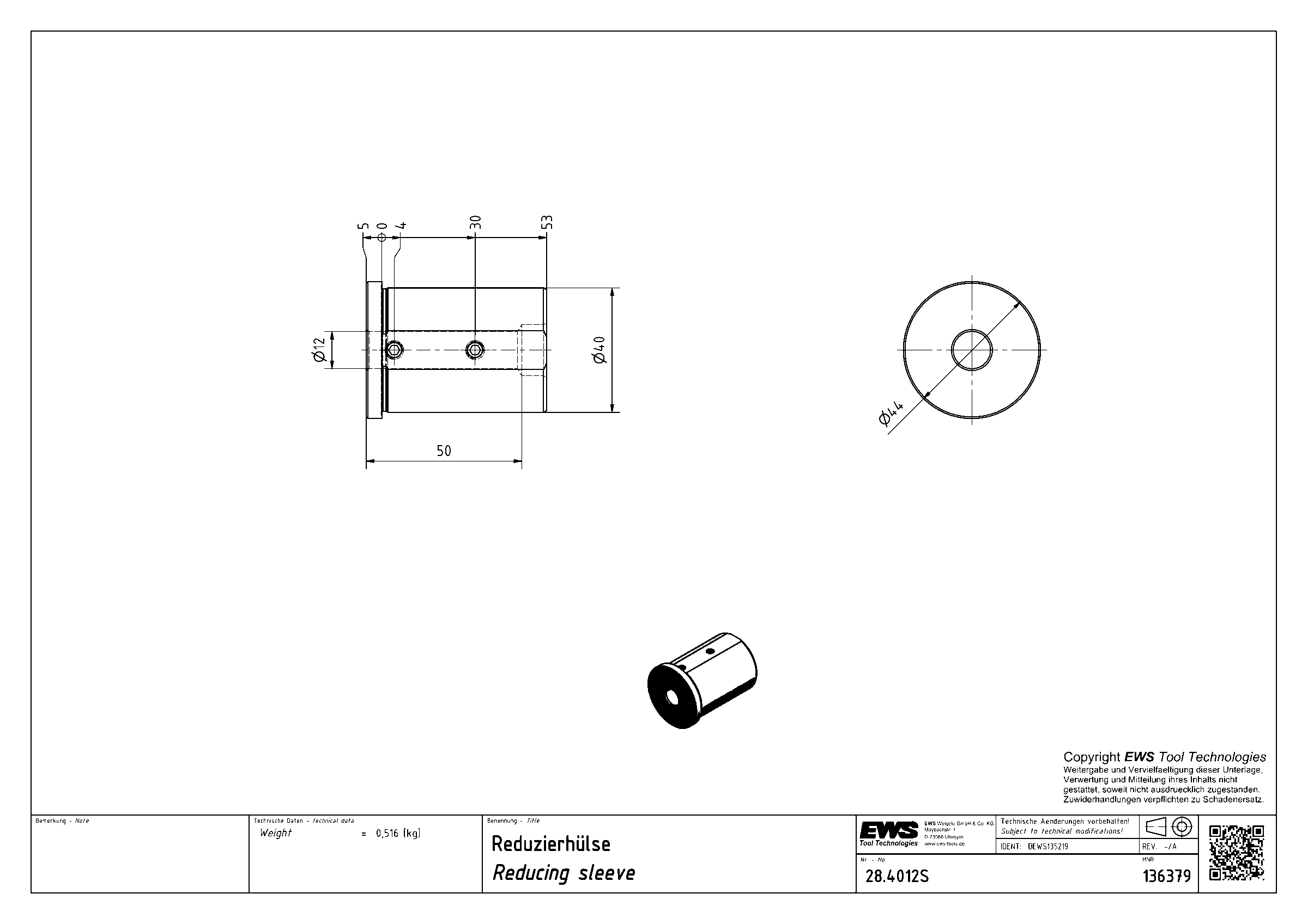

Технический лист с чертежом (PDF)PDF, на сервере производителя EWSОткрыть →

Чертёж 2D (DXF)DXF, на сервере производителя EWS; файл крупный (до 10 МБ)Открыть →

Другие типоразмеры серии

Втулки редукционные EWS — 156 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Переходники.

Артикул	Диаметр хвостовика, мм	Масса, кг	Общая длина, мм	Исполнение	Присоединение инструмента	В список
28.4008S	40	0,543	58	нейтральное	Ø 8.0 (boring bar)
28.4008SIK	40	0,58	61	нейтральное	Ø 8.0 (boring bar)
28.4010	40	0,66	78	—	—
28.4010S	40	0,532	58	нейтральное	Ø 10.0 (boring bar)
28.4010SIK	40	0,567	61	нейтральное	Ø 10.0 (boring bar)
28.4012	40	0,631	78	—	—
28.4012S	40	0,516	58	нейтральное	Ø 12.0 (boring bar)	Текущая
28.4012SIK	40	0,552	61	нейтральное	Ø 12.0 (boring bar)
28.4016	40	0,603	78	—	—
28.4016S	40	0,429	58	нейтральное	Ø 16.0 (boring bar)
28.4016S-GEW	40	0,481	58	нейтральное	Ø 16.0 (boring bar)
28.4016SIK	40	0,458	61	нейтральное	Ø 16.0 (boring bar)

Показать ещё · всего в серии 156

Совместимость

Связанные позиции по данным производителя — 120 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Отфильтровать подходящие в подборе →

Подходящие позиции

Производитель перечисляет их как подходящие к 28.4012S.

Переходники6

28.1203HYDВтулка редукционная EWS 28.1203HYD, 12, 03
28.1204HYDВтулка редукционная EWS 28.1204HYD, хвостовик Ø12, гидропатрон Ø04 мм
28.1205HYDВтулка редукционная EWS 28.1205HYD, 12, 05
28.1206HYDВтулка редукционная EWS 28.1206HYD, 12, 06
28.1208HYDВтулка редукционная EWS 28.1208HYD, 12, 08
28.1210HYDВтулка редукционная EWS 28.1210HYD, 12, 10

Подходит к позициям

У этих позиций 28.4012S указан производителем как подходящий.

Инструмент статический110

17.2540G200RLWДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.2540G200RLW, хвостовик Ø25, отверстие Ø40 мм
17.3040CTXTFДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3040CTXTF, хвостовик Ø30, отверстие Ø40 мм
17.3040G300RLWДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3040G300RLW, хвостовик Ø30, отверстие Ø40 мм
17.3040LCTXДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3040LCTX, хвостовик Ø30, отверстие Ø40 мм
17.3040LCTXTFДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3040LCTXTF, хвостовик Ø30, отверстие Ø40 мм
17.3040LCTXTF-PLДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3040LCTXTF-PL, хвостовик Ø30, отверстие Ø40 мм
17.3040LDCTXДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3040LDCTX, хвостовик Ø30, отверстие Ø40 мм
17.3040LDCTXTFДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3040LDCTXTF, хвостовик Ø30, отверстие Ø40 мм
17.4040CTXДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040CTX, хвостовик Ø40, отверстие Ø40 мм
17.4040CTXRLTFLZ0-VSДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040CTXRLTFLZ0-VS, хвостовик Ø40, отверстие Ø40 мм
17.4040CTXTFДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040CTXTF, хвостовик Ø40, отверстие Ø40 мм
17.4040CTXTF-PLДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040CTXTF-PL, хвостовик Ø40, отверстие Ø40 мм
17.4040DCTXДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040DCTX, хвостовик Ø40, отверстие Ø40 мм
17.4040DCTXTFДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040DCTXTF, хвостовик Ø40, отверстие Ø40 мм
17.4040DCTXTF-PLДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040DCTXTF-PL, хвостовик Ø40, отверстие Ø40 мм
17.4040DMP620Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040DMP620, хвостовик Ø40, отверстие Ø40 мм
17.4040DSQT15Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040DSQT15, хвостовик Ø40, отверстие Ø40 мм
17.4040DTOEMX100Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040DTOEMX100, хвостовик Ø40, отверстие Ø40 мм
17.4040G300RLWДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040G300RLW, хвостовик Ø40, отверстие Ø40 мм
17.4040G400RLWДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040G400RLW, хвостовик Ø40, отверстие Ø40 мм
17.4040LCTXДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040LCTX, хвостовик Ø40, отверстие Ø40 мм
17.4040LCTXTFДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040LCTXTF, хвостовик Ø40, отверстие Ø40 мм
17.4040LCTXTF-PLДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040LCTXTF-PL, хвостовик Ø40, отверстие Ø40 мм
17.4040LDCTXДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040LDCTX, хвостовик Ø40, отверстие Ø40 мм
17.4040LDCTXRLTFLZ10/Z-100-PLДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040LDCTXRLTFLZ10/Z-100-PL, хвостовик Ø40, отверстие Ø40 мм
17.4040LDCTXRLTFRZ10/Z-100-PLДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040LDCTXRLTFRZ10/Z-100-PL, хвостовик Ø40, отверстие Ø40 мм
17.4040LDCTXRLZ10/Z-100-PLДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040LDCTXRLZ10/Z-100-PL, хвостовик Ø40, отверстие Ø40 мм
17.4040LDCTXTFДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040LDCTXTF, хвостовик Ø40, отверстие Ø40 мм
17.4040LDCTXTF-PLДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040LDCTXTF-PL, хвостовик Ø40, отверстие Ø40 мм
17.4040LT15Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040LT15, хвостовик Ø40, отверстие Ø40 мм
17.4040LTOEMX120Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040LTOEMX120, хвостовик Ø40, отверстие Ø40 мм
17.4040MP610Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040MP610, хвостовик Ø40, отверстие Ø40 мм
17.4040MP620Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040MP620, хвостовик Ø40, отверстие Ø40 мм
17.4040MT20Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040MT20, хвостовик Ø40, отверстие Ø40 мм
17.4040NZ2000Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040NZ2000, хвостовик Ø40, отверстие Ø40 мм
17.4040SQT15Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040SQT15, хвостовик Ø40, отверстие Ø40 мм
17.4040TOEMX100Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040TOEMX100, хвостовик Ø40, отверстие Ø40 мм
17.5040CTXTF-PLДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.5040CTXTF-PL, хвостовик Ø50, отверстие Ø40 мм
17.5040CTXX120Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.5040CTXX120, хвостовик Ø50, отверстие Ø40 мм
17.5040DCTXTF-PLДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.5040DCTXTF-PL, хвостовик Ø50, отверстие Ø40 мм

Показаны первые 40 из 110. Остальные — в разделе Инструмент статический.

Адаптеры с хвостовиком по DIN 698712

27.SK4040L115WPДержавка для свёрл со сменными пластинами EWS 27.SK4040L115WP, SK40, d 40 мм, вылет LPR 115 мм
27.SK5040L80WPДержавка для свёрл со сменными пластинами EWS 27.SK5040L80WP, SK50, d 40 мм, вылет LPR 80 мм

Переходники2

28.5040SВтулка редукционная EWS 28.5040S, хвостовик Ø50, отверстие Ø40 мм
28.5040SIKВтулка редукционная EWS 28.5040SIK, хвостовик Ø50, отверстие Ø40 мм
