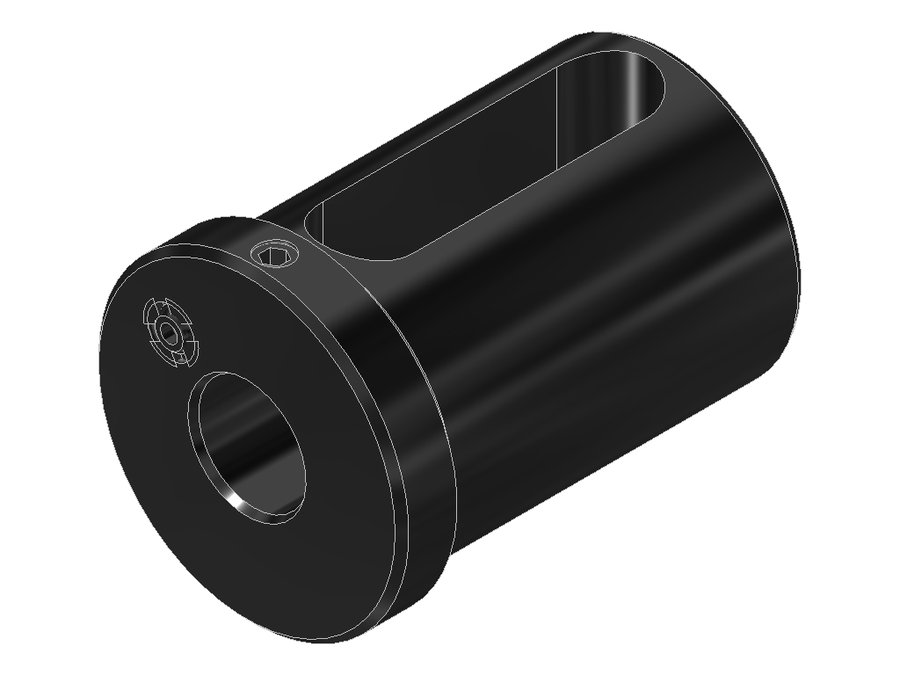

Втулка переходная EWS 28.4016SIK, хвостовик Ø40, отверстие Ø16 мм
EWS · Втулки переходные EWS · арт. 28.4016SIK

Втулка переходная EWS 28.4016SIK, хвостовик Ø40, отверстие Ø16 мм

Угол выхода0°
Диаметр корпуса45 мм
Код интерфейса станкаZYL04002215
Код интерфейса инструментаZYL01602215
Диаметр хвостовика40 мм
Исполнениенейтральное
Присоединение инструментаборштанга Ø16
Вылет LPR8 мм
Масса0,458 кг
Общая длина61 мм
Заказной номер EWS136447

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 28.4016SIK в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Втулки редукционные

Втулки редукционные с шлифованной наружной и внутренней поверхностью или твёрдым точением, для гибкого применения в державках для борштанг.

Внутренний подвод СОЖ
Для режущего инструмента с дополнительным внутренним подводом СОЖ.

Материалы

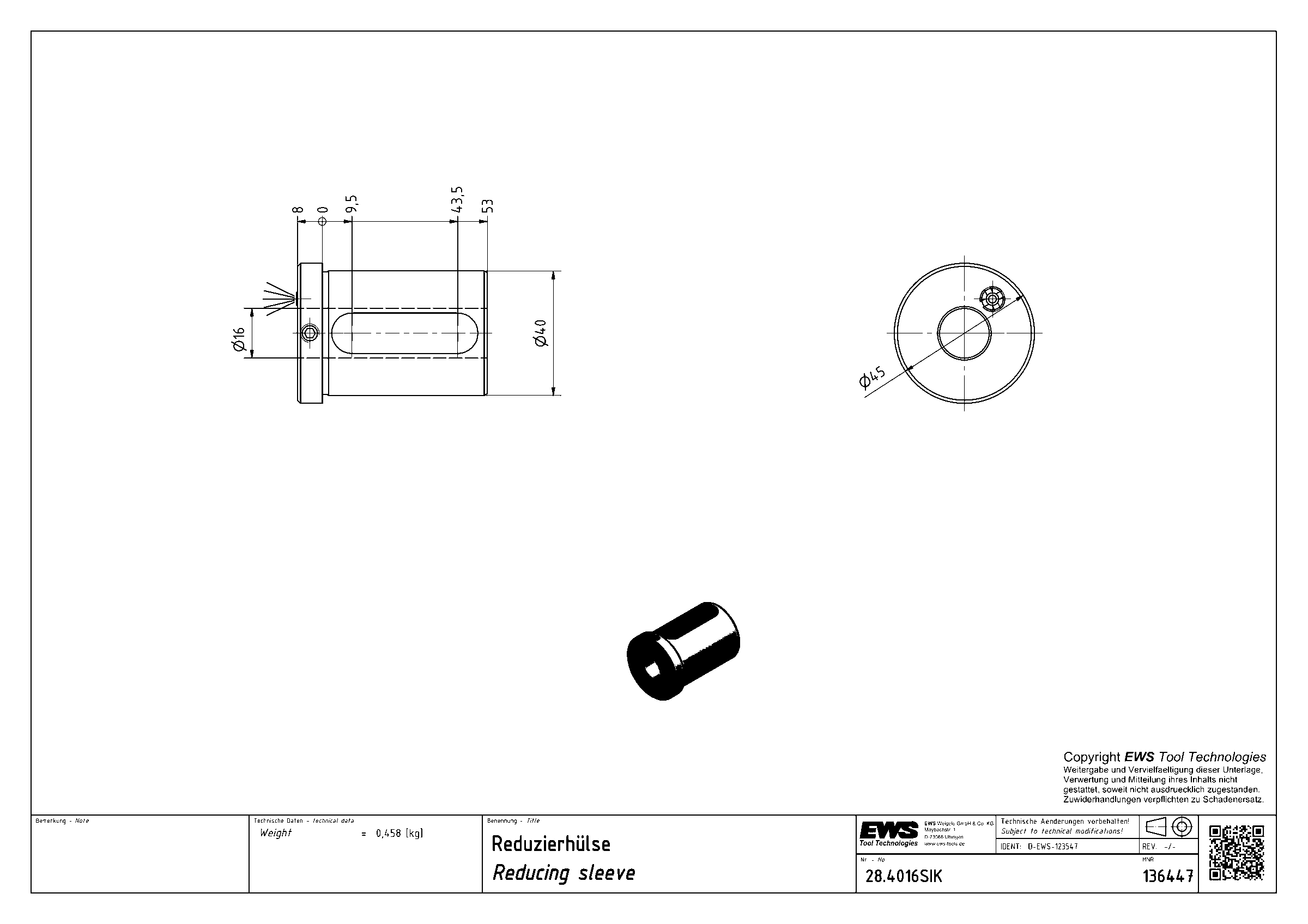

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Втулки переходные EWS — 156 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Переходники.

АртикулДиаметр хвостовика, ммМасса, кгОбщая длина, ммИсполнениеПрисоединение инструментаВ список
28.4012400,63178——
28.4012S400,51658нейтральноеборштанга Ø12
28.4012SIK400,55261нейтральноеборштанга Ø12
28.4016400,60378——
28.4016S400,42958нейтральноеборштанга Ø16
28.4016S-GEW400,48158нейтральноеборштанга Ø16
28.4016SIK400,45861нейтральноеборштанга Ø16Текущая
28.4018SIK400,43861нейтральноеборштанга Ø18
28.4020400,54478——
28.4020S400,38858нейтральноеборштанга Ø20
28.4020S-GEW400,42858нейтральноеборштанга Ø20
28.4020SIK400,41661нейтральноеборштанга Ø20

Совместимость

Связанные позиции по данным производителя — 118 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Отфильтровать подходящие в подборе →

Подходящие позиции

Производитель перечисляет их как подходящие к 28.4016SIK.

Переходники4

  • 28.1606SВтулка переходная EWS 28.1606S, хвостовик Ø16, отверстие Ø6 мм
  • 28.1608SВтулка переходная EWS 28.1608S, хвостовик Ø16, отверстие Ø8 мм
  • 28.1610SВтулка переходная EWS 28.1610S, хвостовик Ø16, отверстие Ø10 мм
  • 28.1612SВтулка переходная EWS 28.1612S, хвостовик Ø16, отверстие Ø12 мм

Подходит к позициям

У этих позиций 28.4016SIK указан производителем как подходящий.

Инструмент статический110

  • 17.2540G200RLWДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.2540G200RLW, хвостовик Ø25, отверстие Ø40 мм
  • 17.3040CTXTFДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3040CTXTF, хвостовик Ø30, отверстие Ø40 мм
  • 17.3040G300RLWДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3040G300RLW, хвостовик Ø30, отверстие Ø40 мм
  • 17.3040LCTXДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3040LCTX, хвостовик Ø30, отверстие Ø40 мм
  • 17.3040LCTXTFДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3040LCTXTF, хвостовик Ø30, отверстие Ø40 мм
  • 17.3040LCTXTF-PLДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3040LCTXTF-PL, хвостовик Ø30, отверстие Ø40 мм
  • 17.3040LDCTXДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3040LDCTX, хвостовик Ø30, отверстие Ø40 мм
  • 17.3040LDCTXTFДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3040LDCTXTF, хвостовик Ø30, отверстие Ø40 мм
  • 17.4040CTXДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040CTX, хвостовик Ø40, отверстие Ø40 мм
  • 17.4040CTXRLTFLZ0-VSДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040CTXRLTFLZ0-VS, хвостовик Ø40, отверстие Ø40 мм
  • 17.4040CTXTFДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040CTXTF, хвостовик Ø40, отверстие Ø40 мм
  • 17.4040CTXTF-PLДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040CTXTF-PL, хвостовик Ø40, отверстие Ø40 мм
  • 17.4040DCTXДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040DCTX, хвостовик Ø40, отверстие Ø40 мм
  • 17.4040DCTXTFДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040DCTXTF, хвостовик Ø40, отверстие Ø40 мм
  • 17.4040DCTXTF-PLДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040DCTXTF-PL, хвостовик Ø40, отверстие Ø40 мм
  • 17.4040DMP620Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040DMP620, хвостовик Ø40, отверстие Ø40 мм
  • 17.4040DSQT15Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040DSQT15, хвостовик Ø40, отверстие Ø40 мм
  • 17.4040DTOEMX100Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040DTOEMX100, хвостовик Ø40, отверстие Ø40 мм
  • 17.4040G300RLWДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040G300RLW, хвостовик Ø40, отверстие Ø40 мм
  • 17.4040G400RLWДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040G400RLW, хвостовик Ø40, отверстие Ø40 мм
  • 17.4040LCTXДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040LCTX, хвостовик Ø40, отверстие Ø40 мм
  • 17.4040LCTXTFДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040LCTXTF, хвостовик Ø40, отверстие Ø40 мм
  • 17.4040LCTXTF-PLДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040LCTXTF-PL, хвостовик Ø40, отверстие Ø40 мм
  • 17.4040LDCTXДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040LDCTX, хвостовик Ø40, отверстие Ø40 мм
  • 17.4040LDCTXRLTFLZ10/Z-100-PLДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040LDCTXRLTFLZ10/Z-100-PL, хвостовик Ø40, отверстие Ø40 мм
  • 17.4040LDCTXRLTFRZ10/Z-100-PLДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040LDCTXRLTFRZ10/Z-100-PL, хвостовик Ø40, отверстие Ø40 мм
  • 17.4040LDCTXRLZ10/Z-100-PLДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040LDCTXRLZ10/Z-100-PL, хвостовик Ø40, отверстие Ø40 мм
  • 17.4040LDCTXTFДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040LDCTXTF, хвостовик Ø40, отверстие Ø40 мм
  • 17.4040LDCTXTF-PLДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040LDCTXTF-PL, хвостовик Ø40, отверстие Ø40 мм
  • 17.4040LT15Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040LT15, хвостовик Ø40, отверстие Ø40 мм
  • 17.4040LTOEMX120Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040LTOEMX120, хвостовик Ø40, отверстие Ø40 мм
  • 17.4040MP610Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040MP610, хвостовик Ø40, отверстие Ø40 мм
  • 17.4040MP620Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040MP620, хвостовик Ø40, отверстие Ø40 мм
  • 17.4040MT20Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040MT20, хвостовик Ø40, отверстие Ø40 мм
  • 17.4040NZ2000Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040NZ2000, хвостовик Ø40, отверстие Ø40 мм
  • 17.4040SQT15Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040SQT15, хвостовик Ø40, отверстие Ø40 мм
  • 17.4040TOEMX100Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040TOEMX100, хвостовик Ø40, отверстие Ø40 мм
  • 17.5040CTXTF-PLДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.5040CTXTF-PL, хвостовик Ø50, отверстие Ø40 мм
  • 17.5040CTXX120Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.5040CTXX120, хвостовик Ø50, отверстие Ø40 мм
  • 17.5040DCTXTF-PLДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.5040DCTXTF-PL, хвостовик Ø50, отверстие Ø40 мм

Показаны первые 40 из 110. Остальные — в разделе Инструмент статический.

Адаптеры с хвостовиком по DIN 698712

  • 27.SK4040L115WPДержавка для свёрл со сменными пластинами EWS 27.SK4040L115WP, SK40, d 40 мм, вылет LPR 115 мм
  • 27.SK5040L80WPДержавка для свёрл со сменными пластинами EWS 27.SK5040L80WP, SK50, d 40 мм, вылет LPR 80 мм

Переходники2

  • 28.5040SВтулка переходная EWS 28.5040S, хвостовик Ø50, отверстие Ø40 мм
  • 28.5040SIKВтулка переходная EWS 28.5040SIK, хвостовик Ø50, отверстие Ø40 мм

Документы по позиции

Для этой позиции документы пока не привязаны.
