EWS · Втулки редукционные EWS · арт. 28.4010SIK

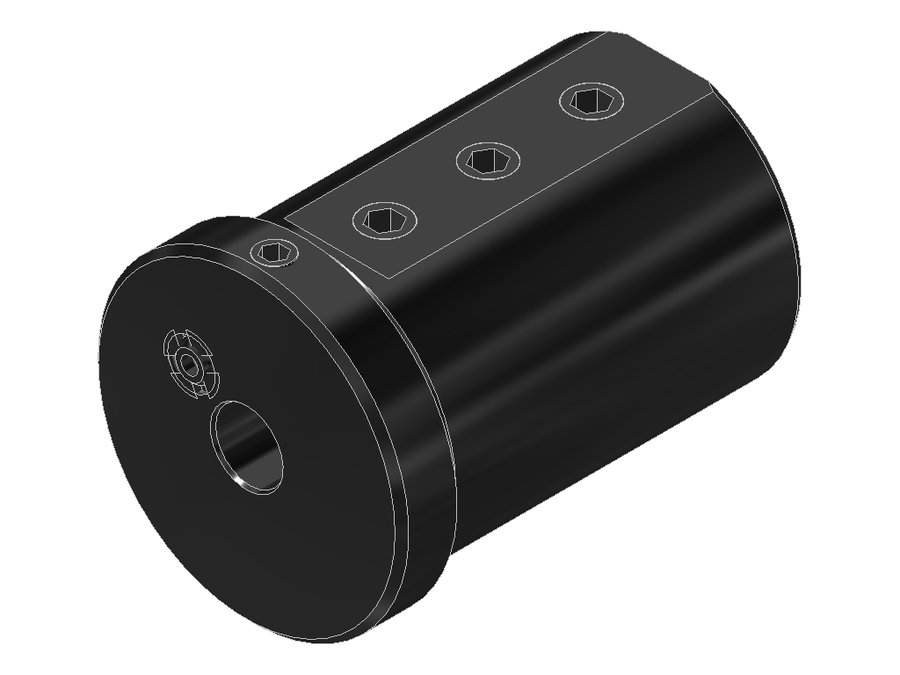

Втулка редукционная EWS 28.4010SIK, хвостовик Ø40, отверстие Ø10 мм

Угол выхода	0°
Диаметр корпуса	45 мм
Код интерфейса станка	ZYL04002215
Код интерфейса инструмента	ZYL01002215
Диаметр хвостовика	40 мм
Исполнение	нейтральное
Присоединение инструмента	Ø 10.0 (boring bar)
Вылет LPR	8 мм
Масса	0,567 кг
Общая длина	61 мм
Заказной номер EWS	136445

Описание

Втулки редукционные

Втулки редукционные с шлифованной наружной и внутренней поверхностью или твёрдым точением, для гибкого применения в державках для борштанг.

Внутренний подвод СОЖ
Для режущего инструмента с дополнительным внутренним подводом СОЖ.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

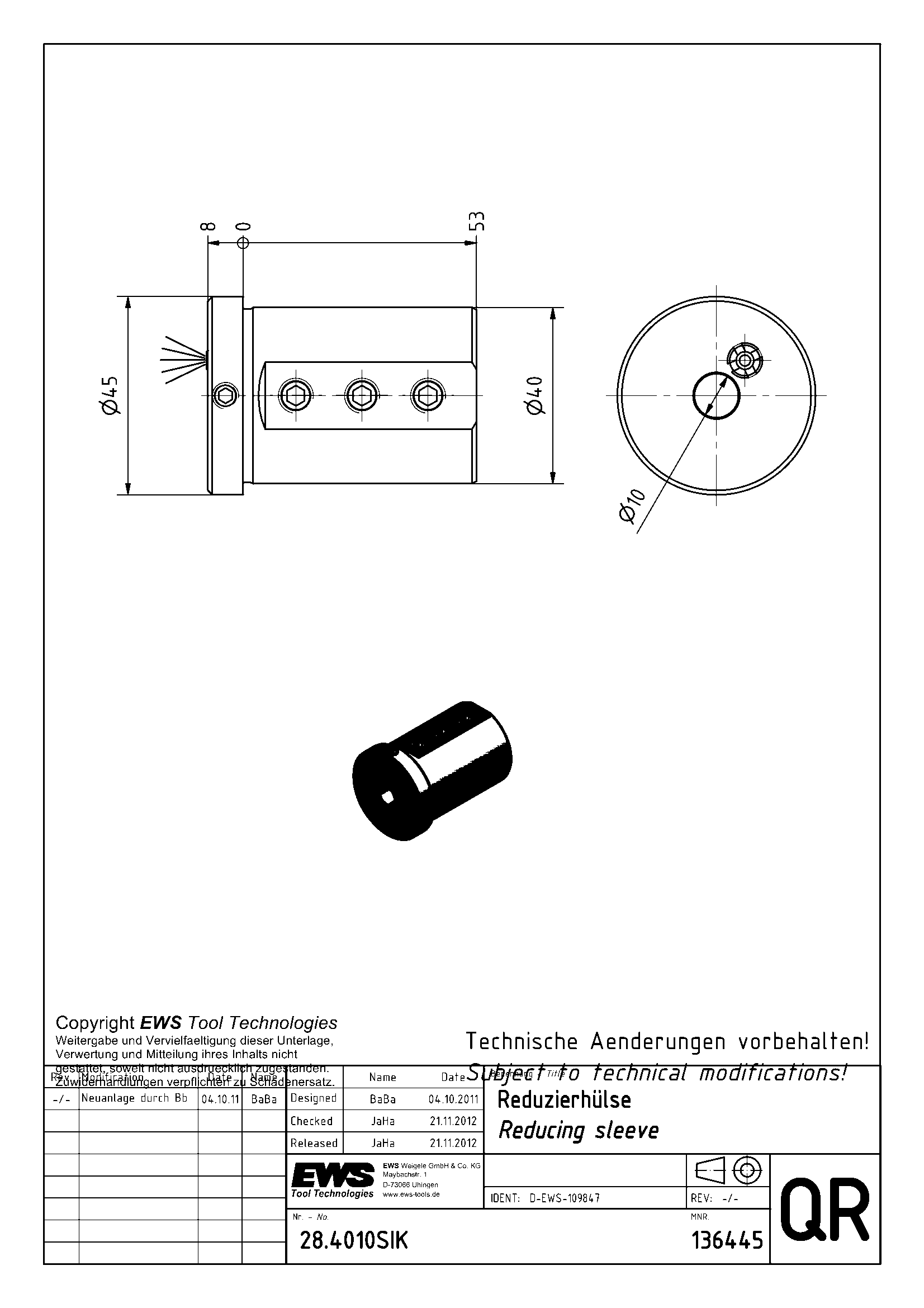

Технический лист с чертежом (PDF)PDF, на сервере производителя EWSОткрыть →

Чертёж 2D (DXF)DXF, на сервере производителя EWS; файл крупный (до 10 МБ)Открыть →

Другие типоразмеры серии

Втулки редукционные EWS — 156 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Переходники.

Артикул	Диаметр хвостовика, мм	Масса, кг	Общая длина, мм	Исполнение	Присоединение инструмента	В список
28.4006SIK	40	0,589	61	нейтральное	Ø 6.0 (boring bar)
28.4008	40	0,663	78	—	—
28.4008S	40	0,543	58	нейтральное	Ø 8.0 (boring bar)
28.4008SIK	40	0,58	61	нейтральное	Ø 8.0 (boring bar)
28.4010	40	0,66	78	—	—
28.4010S	40	0,532	58	нейтральное	Ø 10.0 (boring bar)
28.4010SIK	40	0,567	61	нейтральное	Ø 10.0 (boring bar)	Текущая
28.4012	40	0,631	78	—	—
28.4012S	40	0,516	58	нейтральное	Ø 12.0 (boring bar)
28.4012SIK	40	0,552	61	нейтральное	Ø 12.0 (boring bar)
28.4016	40	0,603	78	—	—
28.4016S	40	0,429	58	нейтральное	Ø 16.0 (boring bar)
